उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|

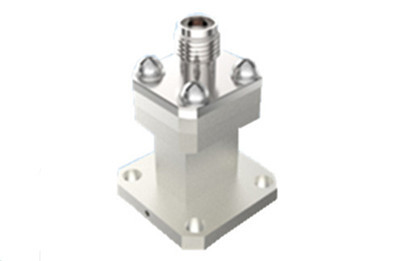

| उत्पाद का नाम: | 2.92 आरएफ समाक्षीय वेवगाइड एडाप्टर | सतत-तरंग शक्ति: | 2W |
|---|---|---|---|
| आवृत्ति: | (187.5/ए)गीगाहर्ट्ज~(285.7/ए)गीगाहर्ट्ज | इन्सुलेशन प्रतिरोध: | ≥5000MΩ |
| आवेदन: | संचार | सामग्री: | पीतल |
| रेटेड भंडारण तापमान रेंज तापमान: | -55°C~+100°C | तापमान रेंज आपरेट करना: | -65°C~+125°C |
| प्रमुखता देना: | BJ260 समाक्षीय एडाप्टर,2W निरंतर तरंग शक्ति समाक्षीय एडाप्टर,संचार क्षमता समाक्षीय एडाप्टर |
||
हमारी कंपनी अंतरिक्ष यानों के लिए दो प्रकार के समाक्षीय तरंगमार्ग परिवर्तक का निर्माण करती हैः प्रत्यक्ष-आहार और साइड-आहार।
ये कनवर्टर 5.3GHz से 110GHz तक एक व्यापक आवृत्ति रेंज के भीतर काम करते हैं। वेवगाइड अंत में विभिन्न आयताकार वेवगाइड पोर्ट हैं, जिनमें BJ70, BJ84, BJ100, BJ120, BJ140, BJ180, BJ220,BJ260, BJ320, BJ400, BJ500, BJ620, BJ740, और BJ900। समाक्षीय अंत पर, वे SMA श्रृंखला, 2.92 मिमी श्रृंखला, 2.4 मिमी श्रृंखला, 1.85 मिमी श्रृंखला जैसे इंटरफेस के साथ संगत हैं, दूसरों के बीच।प्रत्येक मॉडल को अपने संबंधित तरंग गाइड प्रकार के पूर्ण बैंडविड्थ का समर्थन करने के लिए डिज़ाइन किया गया है.
इन कन्वर्टर्स की प्रमुख विशेषताओं में मजबूत निर्माण, कॉम्पैक्ट आकार, असाधारण विद्युत प्रदर्शन और स्थिरता और हल्के डिजाइन (≤20 ग्राम) शामिल हैं।इन्हें विभिन्न अंतरिक्ष यान अनुप्रयोगों में व्यापक रूप से अपनाया गया है.
विनिर्देशः
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
| मुख्य मापदंड | |||
| निरंतर तरंग शक्ति | 2W | ||
| आवृत्ति सीमा | (187.5/a) गीगाहर्ट्ज~(285.7/a) गीगाहर्ट्ज,a वेवगाइड पोर्ट के लंबे पक्ष के आयाम हैं | ||
| परिचालन तापमान सीमा | -65°C~+125°C | ||
| इन्सुलेशन प्रतिरोध | ≥5000MΩ | ||
| अन्य | |||
| आवरण की मोटाई | मध्य संपर्क पर सोने की परत की मोटाई ≥1.27μm | ||
| प्लैटिंग पोरोसिटी | पतला नाइट्रिक एसिड | एक पारदर्शी कंटेनर में 1.316 (तापमान 25°C±3°C) के विशिष्ट गुरुत्वाकर्षण के साथ, 30 सेकंड | |
| सघन नाइट्रिक एसिड | एकाग्रता विश्लेषणात्मक रूप से शुद्ध 68% एक कंटेनर में 25°C±3°C,20min पर | ||
| नामित भंडारण तापमान सीमा तापमान | -55°C~+100°C | ||

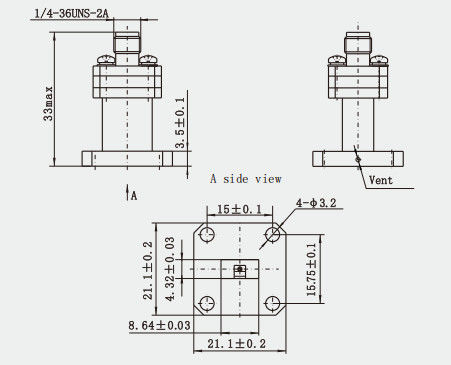

रूपरेखा चित्र:(मिमी)
विशेषताएं:
1थर्मल डिजाइन और माइक्रो-डिस्चार्ज दमन: अंतरिक्ष यान के अंदर उत्पन्न होने वाली गर्मी से निपटने और माइक्रो-डिस्चार्ज घटनाओं को रोकने के लिए,इन कन्वर्टर्स को थर्मल डिजाइन और माइक्रो-डिस्चार्ज दमन के संदर्भ में भी अनुकूलित किया जाएगा।.
2हल्के वजन का डिजाइन: अंतरिक्ष यानों की सख्त वजन आवश्यकताओं को पूरा करने के लिए,अंतरिक्ष-ग्रेड तरंग-निर्देशन समाक्षीय एडाप्टर आमतौर पर हल्के होने और वजन को कम स्तर पर रखने के लिए डिज़ाइन किए जाते हैं (ई.g, ≤20 ग्राम) ।
3. कई इंटरफेस संगतताः ये कन्वर्टर्स विभिन्न सिस्टम आवश्यकताओं के साथ संगतता के लिए कई वेवगाइड और समाक्षीय इंटरफेस प्रदान करते हैं। उदाहरण के लिए,तरंग गाइड पक्ष मॉडल की एक विस्तृत श्रृंखला को कवर कर सकते हैं जैसे कि BJ70, BJ84, BJ100, आदि, जबकि समाक्षीय पक्ष SMA श्रृंखला, 2.92 मिमी श्रृंखला, और अन्य जैसे इंटरफेस की एक विस्तृत श्रृंखला के साथ संगत हो सकता है।
आवेदनः
1डेटा ट्रांसमिशन: विभिन्न घटकों के बीच तेज़ और सटीक डेटा ट्रांसमिशन सुनिश्चित करने के लिए अंतरिक्ष यान के भीतर डेटा ट्रांसमिशन सिस्टम में एयरोस्पेस-ग्रेड वेवगाइड समाक्षीय एडेप्टर का भी उपयोग किया जाता है।
2वैज्ञानिक अनुसंधान: अंतरिक्ष विज्ञान प्रयोगों में, इन कन्वर्टर्स का उपयोग विभिन्न वैज्ञानिक उपकरणों और सेंसरों को जोड़ने के लिए किया जाता है ताकि ब्रह्मांडीय वातावरण के अवलोकन और अनुसंधान का समर्थन किया जा सके।
उत्पाद सूचीः
1.85 श्रृंखला
2.4सीरीज
2.92सीरीज
एसएमएसीरीज
एसएमपी श्रृंखला
एसएमपीएम श्रृंखला
ग्लास इन्सुलेटर उत्पाद
समाक्षीय तरंगनिर्देशन एडाप्टर
नोटः
हमारे पास 10,000 से अधिक प्रकार केSMA कनेक्टर, यदि आप जिस कनेक्टर का उपयोग कर रहे हैं वह नहीं मिला है, तो कृपया अपने विवरण के साथ हमसे संपर्क करें।
