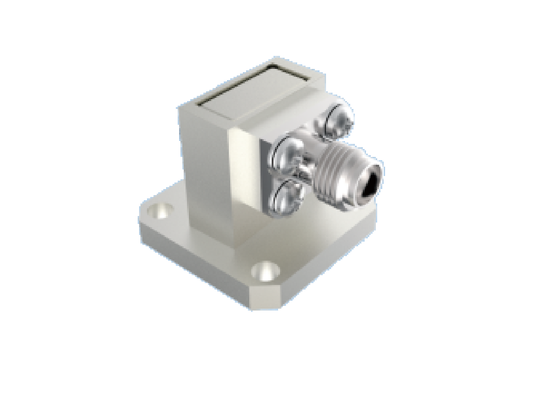

WR 42 Waveguide to 2.92mm K Type Adapter 18GHz~26.5GHz Right Angle Aerospace RF Connectors Using for K Band

बड़ी छवि : सबसे अच्छी कीमत

उत्पाद विवरण:

उत्पत्ति के प्लेस:	शीआन, चीन
ब्रांड नाम:	ELT
प्रमाणन:	RoHS
मॉडल संख्या:	BTZH-P1H-3

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	नए उत्पादन के लिए MOQ 10
मूल्य:	Depending on the quantity
पैकेजिंग विवरण:	1pcs/प्लास्टिक बैग; 100pcs/कार्टन
प्रसव के समय:	8-12weeks
भुगतान शर्तें:	टी/टी या नियंत्रण रेखा
आपूर्ति की क्षमता:	आवश्यकताओं के रूप में

संपर्क करें

विस्तृत उत्पाद विवरण

प्रोडक्ट का नाम:	2.92 मिमी एडाप्टर के लिए वेवगाइड	नमूना:	BTZH-P1H-3
आवृति सीमा:	18GHz~26.5GHz	मुक़ाबला:	50Ω
डीडब्ल्यूवी:	500V	इन्सुलेशन प्रतिरोध:	≥5000MΩ
वीएसडब्ल्यूआर:	≤1.25	निविष्ट वस्तु का नुकसान:	≤0.25 डीबी
तापमान:	-55℃ ~125℃
प्रमुखता देना:	WR 42 waveguide right angle adapter , 2.92mm K type RF connector , Aerospace waveguide adapter 18GHz-26.5GHz

WR 42 एयरोस्पेस वेवगाइड कंपोनेंट्स से 2.92mm K टाइप एडॉप्टर Ku/K बैंड 15GHz~22GHz राइट एंगल एयरोस्पेस RF कनेक्टर कम इंसर्शन लॉस के साथ

एलीट इलेक्ट्रॉनिक्स एयरोस्पेस-ग्रेड वेवगाइड से कोएक्सियल एडॉप्टर का उत्पादन करता है, जो दो संरचनात्मक प्रकारों में उपलब्ध है: एंड लॉन्च और राइट एंगल टाइप। आवृत्ति 5.3 GHz से 145 GHz तक होती है। रेक्टेंगुलर वेवगाइड पोर्ट में शामिल हैं: BJ70(WR137), BJ84(WR112), BJ100(WR90), BJ120(WR75), BJ140(WR62), BJ180(WR51), BJ220(WR42), BJ260(WR34), BJ320(WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12), BJ900(WR10), BJ 1200(WR8)कोएक्सियल इंटरफ़ेस SMA, 2.92 mm, 2.4 mm और 1.85 mm, 1.0mm, 0.8mm को कवर करता है श्रृंखला। प्रत्येक

वेवगाइड पोर्ट पूर्ण वेवगाइड बैंडविड्थ का समर्थन करता है। विश्वसनीय संरचना, कॉम्पैक्ट आउटलाइन आयाम, अच्छी स्थिरता के साथ उत्कृष्ट विद्युत प्रदर्शन और हल्के वजन (≤20 ग्राम) की विशेषता वाले ये उत्पाद विभिन्न प्रकार के अंतरिक्ष यान में व्यापक रूप से उपयोग किए जाते हैं।वेवगाइड कंपोनेंट्स डिजाइन विशेषताएँकॉम्पैक्ट डिजाइन

145GHz तक फ्रीक्वेंसी बैंड ऑपरेशन

विश्वसनीयता के लिए मजबूत निर्माण
कई कॉन्फ़िगरेशन में उपलब्ध: एंड लॉन्च, राइट एंगल विकल्प
कम VSWR और कम इंसर्शन लॉस
50Ω 18GHz~26.5GHz WR 42 / BJ220 वेवगाइड से 2.92mm एडॉप्टर K बैंड राइट एंगल वेवगाइड कंपोनेंट्स कम VSWR के साथ
मॉडल : BTZH-P1H-3

नोट: कृपया एयरोस्पेस ऑफ वेवगाइड कंपोनेंट्स के अधिक मॉडल विवरण के लिए बिक्री से स्वतंत्र रूप से संपर्क करें।

नोट: कृपया अपने आवेदन के अनुसार अधिक समान मॉडल के लिए हमारे कैटलॉग की जांच करें।

अनुप्रयोग

Xi'an Elite Electronics मांग वाले उद्योगों के लिए व्यवस्थित इंटरकनेक्शन समाधानों में माहिर है, जिनमें शामिल हैं:

एयरोस्पेस और विमानन प्रणाली

नेविगेशन और रडार उपकरण

संचार प्रणाली
माप उपकरण
इलेक्ट्रॉनिक्स अनुप्रयोग
पैकेजिंग और शिपिंग
प्रत्येक राइट एंगल वेवगाइड WR42 से 2.92mm एडॉप्टर एयरोस्पेस वेवगाइड कंपोनेंट्स को परिवहन के दौरान सुरक्षा सुनिश्चित करने के लिए सावधानीपूर्वक पैक किया जाता है:

हम शीघ्र वितरण के लिए विश्वसनीय कूरियर सेवाओं का उपयोग करते हैं, जो ग्राहकों को शिपमेंट पर ट्रैकिंग जानकारी प्रदान करते हैं।

वेवगाइड पोर्ट की संबंधित जानकारी: (केवल संदर्भ के लिए)

आवृत्ति (GHz)	आंतरिक चौड़ाई	आंतरिक ऊंचाई	सामान्य फ्रीक्वेंसी बैंड	BJ70	WR137
5.38~8.17	34.85	15.80	C/X बैंड	Ku बैंड	WR112
6.57~9.99	28.50	12.62	X बैंड	BJ100	WR75
8.20~12.50	22.86	10.16	X बैंड	BJ120	WR75
9.84~15.00	19.05	9.525	Ku लो फ्रीक्वेंसी	BJ140	WR62
11.90~18.00	15.80	7.90	Ku बैंड	BJ180	WR51
15.80~24.00	12.95	6.48	Ku हाई/K लो फ्रीक्वेंसी	BJ220	WR42
18.00~26.50	10.67	5.33	K बैंड	BJ260	WR34
21.70~33.00	8.636	4.318	Ka लो फ्रीक्वेंसी	BJ320	WR28
26.50~40.00	7.112	3.556	Ka	BJ400	WR22
33.00~50.00	5.690	2.845	Ka हाई फ्रीक्वेंसी / U	BJ500	WR19
39.20~59.60	4.775	2.388	U/V बैंड	BJ620	WR15
50.00~75.00	3.759	1.880	V बैंड	BJ740	WR12
60.50~91.90	3.099	1.549	E बैंड	BJ900	WR10
75.00~110.0	2.540	1.270	W बैंड	BJ1200	WR08
92.20~140.0	2.032	1.016	F बैंड
