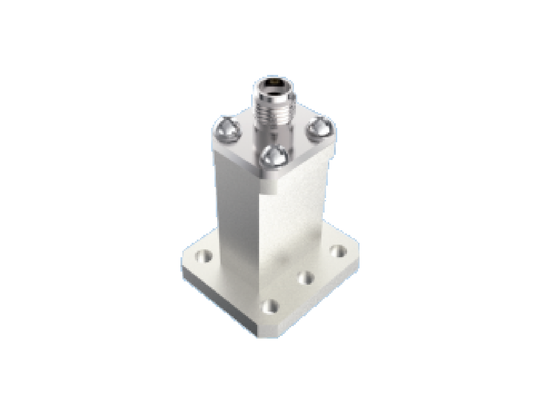

WR 51 Waveguide to 2.92mm K Type Adapter Ku/K Band 15GHz~22GHz End Launch Aerospace RF Connectors with Low Insertion Loss

बड़ी छवि : WR 51 Waveguide to 2.92mm K Type Adapter Ku/K Band 15GHz~22GHz End Launch Aerospace RF Connectors with Low Insertion Loss सबसे अच्छी कीमत

उत्पाद विवरण:

उत्पत्ति के प्लेस:	शीआन, चीन
ब्रांड नाम:	ELT
प्रमाणन:	RoHS
मॉडल संख्या:	BTZH-H1G-3

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	नए उत्पादन के लिए MOQ 10
मूल्य:	Depending on the quantity
पैकेजिंग विवरण:	1pcs/प्लास्टिक बैग; 100pcs/कार्टन
प्रसव के समय:	8-12weeks
भुगतान शर्तें:	टी/टी या नियंत्रण रेखा
आपूर्ति की क्षमता:	आवश्यकताओं के रूप में

संपर्क करें

विस्तृत उत्पाद विवरण

प्रोडक्ट का नाम:	K टाइप एडाप्टर के लिए वेवगाइड	नमूना:	BTZH-H1G-3
आवृति सीमा:	15GHz ~ 22GHz	मुक़ाबला:	50Ω
डीडब्ल्यूवी:	500V	इन्सुलेशन प्रतिरोध:	≥5000MΩ
वीएसडब्ल्यूआर:	≤1.25	निविष्ट वस्तु का नुकसान:	≤0.25 डीबी
तापमान:	-55℃ ~125℃
प्रमुखता देना:	Waveguide to 2.92mm K adapter , Ku/K Band RF connector , Aerospace waveguide with low insertion loss

WR 51 Waveguide to 2.92mm K Type Adapter Ku/K Band 15GHz~22GHz End Launch Aerospace RF Connectors with Low Insertion Loss

Elite Electronics produces aerospace-grade waveguide to coaxial adapter, available in two structural types: End launch and right angle type. The frequency ranges from 5.3 GHz to 145 GHz. The rectangular waveguide ports include: BJ70(WR137), BJ84(WR112), BJ100(WR90), BJ120(WR75), BJ140(WR62), BJ180(WR51), BJ220(WR42), BJ260(WR34), BJ320(WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12), BJ900(WR10), BJ 1200(WR8)

The coaxial interface cover SMA, 2.92 mm, 2.4 mm and 1.85 mm, 1.0mm, 0.8mm series. Each waveguide port supports the full waveguide bandwidth. Featuring reliable structure, compact outline dimensions, excellent electrical performance with good consistency, and light weight (≤20 g), these products are widely used in various types of spacecraft.

Waveguide to Coaxial Adapter Design Features

Compact design
Frequency band operation up to 145GHz
Rugged construction for reliability
Available in multiple configurations: end launch, right angle options
Low VSWR & low Insertion loss

50Ω 15GHz~22GHz WR 51 / BJ180 Waveguide to 2.92mm Adapter Ku / K Band End Launch Aerospace RF Connectors with Low VSWR

Model : BTZH-H1G-3

Note: Please contact sales freely for more model details.

Note: Please check our catalog for more similar models according to your application.

Applications

Xi'an Elite Electronics specializes in systematic interconnection solutions for demanding industries including:

Aerospace and aviation systems
Navigation and radar equipment
Communication systems
Measurement instruments
Electronics applications

Packaging & Shipping

Each waveguide WR51 to 2.92mm adapter aerospace RF Connectors is carefully packaged to ensure protection during transportation:

We use reliable courier services for prompt delivery, providing customers with tracking information upon shipment.

Related Information of Waveguide Port: (for reference only)

BJ	WR	Frequency (GHz)	Inner Width	Inner Hight	Common Freq. Band
BJ70	WR137	5.38～8.17	34.85	15.80	C/X Band
BJ84	WR112	6.57～9.99	28.50	12.62	X Band
BJ100	WR90	8.20～12.50	22.86	10.16	X Band
BJ120	WR75	9.84～15.00	19.05	9.525	Ku low freq.
BJ140	WR62	11.90～18.00	15.80	7.90	Ku Band
BJ180	WR51	15.80～24.00	12.95	6.48	Ku high/K low freq.
BJ220	WR42	18.00～26.50	10.67	5.33	K Band
BJ260	WR34	21.70～33.00	8.636	4.318	Ka low freq.
BJ320	WR28	26.50～40.00	7.112	3.556	Ka
BJ400	WR22	33.00～50.00	5.690	2.845	Ka High freq. / U
BJ500	WR19	39.20～59.60	4.775	2.388	U/V Band
BJ620	WR15	50.00～75.00	3.759	1.880	V Band
BJ740	WR12	60.50～91.90	3.099	1.549	E Band
BJ900	WR10	75.00～110.0	2.540	1.270	W Band
BJ1200	WR08	92.20～140.0	2.032	1.016	F Band
