उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|

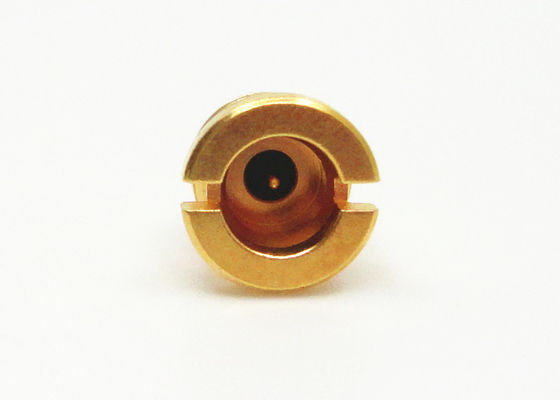

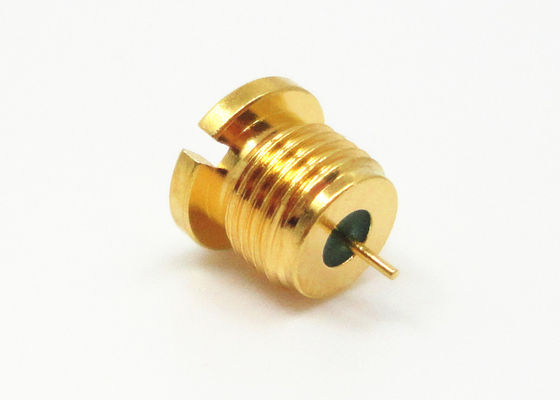

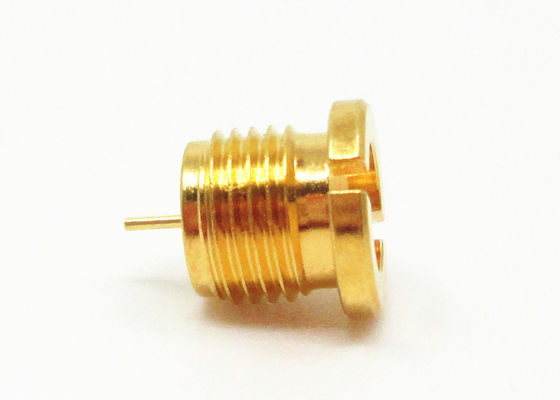

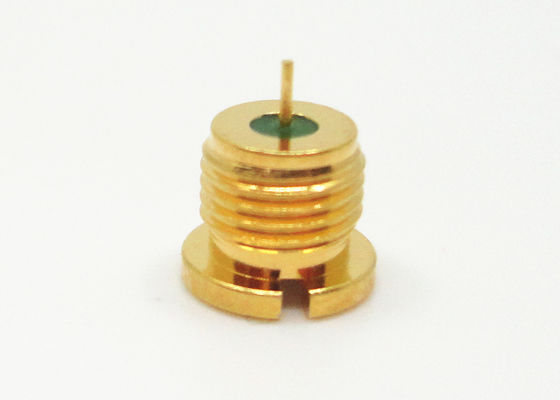

| प्रोडक्ट का नाम: | हर्मेटिक रूप से मुहरबंद एसएमपी पुरुष थ्रेड-इन माउंट कनेक्टर | माउंट विधि: | थ्रेड-इन माउंट |
|---|---|---|---|
| मुक़ाबला: | 50Ω | लिंग: | नर |
| आवृति सीमा: | डीसी ~ 40GHz | काँच: | 7052 7070 |
| छिलके की सामग्री: | कोवर 4j29 | हर्मेसिटी: | <1.01325 X 10E-08 std.cc/s |
| प्रमुखता देना: | हर्मेटिकली सीएमपी आरएफ कनेक्टर,गोल्ड प्लेटेड एसएमपी आरएफ कनेक्टर,50p एसएमपी पुरुष कनेक्टर |
||
एसएमपी मेल थ्रेड-इन/बल्कहेड स्टाइल टू स्ट्रेट स्टेनलेस स्टील माइक्रोस्ट्रिप आरएफ कनेक्टर
एसएमपी एक प्रकार का छोटा पुश-इन या स्नैप प्रकार आरएफ कोएक्सियल कनेक्टर है, जिसमें छोटे आकार, हल्के वजन, अच्छे भूकंपीय प्रदर्शन और विस्तृत कामकाजी बैंड की विशेषताएं हैं।यह 30GHz तक की आवृत्तियों पर काम करता है (हमारे SMP कनेक्टर उत्पाद 40GHz तक पहुंच सकते हैं) और प्लग तीन इंटरफ़ेस रूपों में आता है - फुल कार्ड, लिमिट कार्ड और ऑप्टिकल होल (ब्रेक सहित)।पीसीबी माउंटिंग, केबल माउंटिंग और सीरीज़ एडेप्टर पैकेज घनत्व को बनाए रखते हुए बोर्ड-टू-बोर्ड, ब्लाइंड प्लग और रैक और पैनल अनुप्रयोगों के लिए इंटरकनेक्ट समाधान प्रदान करते हैं।उच्च विश्वसनीयता और मॉड्यूलर गहन आवश्यकताओं के साथ स्थापना के लिए उपयुक्त।
विनिर्देश
| विद्युत विशेषताओं | ||
| मुक़ाबला | 50Ω | |
| आवृति सीमा | डीसी ~ 40GHz | |
| रेटेड वोल्टेज | 170VRMS* | |
| इन्सुलेशन प्रतिरोध | ≥2000MΩ | |
| डाइलेक्ट्रिक्स वोल्टेज प्रतिरोध | 500VRMS* | |
| केंद्र प्रतिरोध | बाहरी कंडक्टर | ≤4mΩ |
| केंद्र कंडक्टर | ≤26mΩ | |
| वीएसडब्ल्यूआर | ≤1.3 | |
| सामग्री और यांत्रिक विशेषताएं | ||
| केंद्र कंडक्टर | नर | एसएन-पी कांस्य, सोना चढ़ाया |
| महिला | बेरिलियम कांस्य, सोना चढ़ाया हुआ | |
| लोचदार संपर्क | बेरिलियम कांस्य | सोना चढ़ाया हुआ |
| खोल और अन्य धातु भागों | पीतल स्टेनलेस स्टील | गोल्ड प्लेटेड पैसिवेशन |
| रोधक | ग्लास सिंटरिंग / PTFE / PEI | |
| हर्मेटिक उत्पाद रिसाव दर | 1.01325×10-3Pa·cm3/s | |
विस्तृत आरेखण
| प्रतिरूप संख्या। | इंटरफेस | टिप्पणी |
| एसएमपी (एम)-JHD14G | सीमित निरोध | इंटरफ़ेस गहराई 2.79 मिमी, भली भांति बंद |
| एसएमपी (एम)-JHD14G-एस | चिकना बोर | इंटरफ़ेस गहराई 2.79 मिमी, भली भांति बंद |
| एसएमपी (एम)-JHD14G-S2 | पकड़ने वाला दस्ताना | इंटरफ़ेस गहराई 2.79 मिमी, भली भांति बंद |
| एसएमपी (एम)-JYD14-एफ | पूर्ण निरोध |
इंटरफ़ेस गहराई 2.79 मिमी, भली भांति बंद |
अनुप्रयोग
- एंटीना
- ब्रॉडबैंड
-दूरसंचार
- इंस्ट्रुमेंटेशन
- चरणबद्ध सरणी एंटीना
- बोर्ड से बोर्ड इंटरकनेक्शन
विशेषताएँ:
* रेडियल/अक्षीय मिसलिग्न्मेंट झेलने की क्षमता
* बोर्ड-माउंट, फील्ड-रिप्लेसेबल, बुलेट, हर्मेटिक और केबल कनेक्टर कॉन्फ़िगरेशन
* कस्टम कनेक्टर्स उपलब्ध हैं
