उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | एसएमपी आरएफ समाक्षीय कनेक्टर | कनेक्टर बॉडी स्टाइल: | सीधा / समकोण |
|---|---|---|---|
| मुक़ाबला: | 50Ω | प्रमाणपत्र: | सीई आरओएचएस आईएसओ-9001-2015 |
| सहनशीलता: | 500 चक्र | सामग्री: | पीतल / स्टेनलेस स्टील |
| माउंट विधि: | 2 छेद निकला हुआ किनारा माउंट | लिंग: | पुरुष महिला |
| प्रमुखता देना: | पीतल आरएफ पुरुष कनेक्टर,एसएमपी फुल डिटेंट आरएफ कनेक्टर,500VRMS आरएफ कनेक्टर |
||

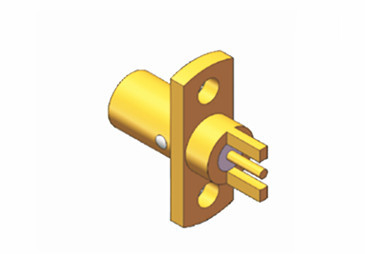

एसएमपी सीरीज 2-होल पुरुष फ्लैंज आरएफ कनेक्टर पूर्ण डिटेंट और गहरी 2.79 इंच इंटरफ़ेस के साथ
एसएमपी इंटरफेस एक कॉम्पैक्ट कनेक्टर है, जो एमएमसीएक्स कनेक्टर के समान पैमाने पर मापता है, लेकिन डीसी से 40GHz तक की आवृत्ति रेंज की विशेषता है।इस इंटरकनेक्ट श्रृंखला SMP पुरुष पीसीबी कनेक्टर्स से लैस स्टैकिंग बोर्डों के लिए तैरती महिला-से-महिला एडाप्टर (आमतौर पर गोलियों के रूप में संदर्भित) का उपयोग करती हैटिकाऊ संरचना और रेडियल और अक्षीय असंतुलन को समायोजित करने की क्षमता अंधे इंटरकनेक्शन समाधानों को सक्षम करती है।एसएमपी इंटरफ़ेस आम तौर पर लघुकृत उच्च आवृत्ति समाक्षीय मॉड्यूल में प्रयोग किया जाता है.
| विद्युत विशेषताएं | ||
| प्रतिबाधा | 50Ω | |
| आवृत्ति सीमा | डीसी~40GHz | |
| नामित वोल्टेज | 170VRMS* | |
| इन्सुलेशन प्रतिरोध | ≥2000MΩ | |
| डायलेक्ट्रिक्स वोल्टेज प्रतिरोध | 500VRMS* | |
|
केंद्र प्रतिरोध
|
बाहरी कंडक्टर | सामान्य≤2.5mΩ, सीलिंग≤4mΩ |
| केंद्र कंडक्टर | सामान्य≤6mΩ, सीलिंग≤26mΩ | |
| वीएसडब्ल्यूआर | ≤1.3 | |
| सामग्री और यांत्रिक गुण | ||
| केंद्र कंडक्टर | पुरुष | Sn-P कांस्य, सोना चढ़ाना |
| स्त्री | बेरीलियम कांस्य, सोने से सजी | |
| लोचदार संपर्क | बेरिलियम कांस्य | सोने से सजी |
| शेल और अन्य धातु भागों | पीतल | सोने से ढँका हुआ |
| इन्सुलेटर | ग्लास सिंटरिंग/पीटीएफई/पीईआई | |
| हेर्मेटिक उत्पाद रिसाव दर | 1.01325×10-3Pa·cm3/s | |
|
मॉडल संख्या
|
इंटरफ़ेस शैली
|
नोट |
|
SMP-JFD89
|
सीमित रोक
|
|
| SMP-JFD97G | सीमित रोक | |
| SMP-JFD98G | सीमित रोक | |
| SMP-JFD101 | सीमित रोक |
वायरलेस संचार: आरएफ समाक्षीय कनेक्टर का व्यापक रूप से वायरलेस संचार प्रणालियों में उपयोग किया जाता है, जैसे कि मोबाइल संचार बेस स्टेशन, उपग्रह संचार उपकरण और रडार प्रणाली।इनका प्रयोग ट्रांसमीटरों को जोड़ने के लिए किया जाता है, रिसीवर और सिग्नल प्रसारण और वितरण के लिए एंटेना।
नोटः
हमारे पास 10,000 से अधिक प्रकार केएसएमपी कनेक्टर, यदि आप जिस कनेक्टर का उपयोग कर रहे हैं, वह नहीं मिला है, तो कृपया हमें अपने विवरण के साथ संपर्क करेंआईएस।
