उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|

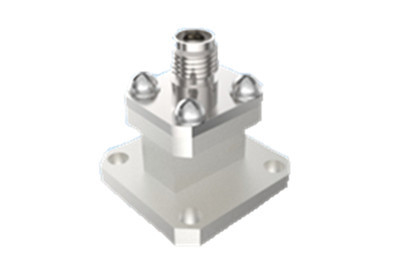

| उत्पाद का नाम: | 2.92 आरएफ समाक्षीय वेवगाइड एडाप्टर | सतत-तरंग शक्ति: | 2W |
|---|---|---|---|
| आवृत्ति: | (187.5/ए)गीगाहर्ट्ज~(285.7/ए)गीगाहर्ट्ज | इन्सुलेशन प्रतिरोध: | ≥5000MΩ |
| आवेदन: | संचार | सामग्री: | पीतल |
| रेटेड भंडारण तापमान रेंज तापमान: | -55°C~+100°C | तापमान रेंज आपरेट करना: | -65°C~+125°C |
| प्रमुखता देना: | BJ220 वेवगाइड एडाप्टर,2.92 प्रकार वेवगाइड एडाप्टर,प्रत्यक्ष फ़ीड वेवगाइड एडाप्टर |
||
हमारी कंपनी अंतरिक्ष यानों के लिए समाक्षीय तरंगमार्ग कनवर्टरों का निर्माण करती है, जो दो संरचनात्मक रूपों में उपलब्ध हैंः प्रत्यक्ष-आहार और साइड-आहार।
ये कनवर्टर 5.3GHz से 110GHz तक की एक विस्तृत आवृत्ति रेंज को पूरा करते हैं। वेवगाइड के अंत में पेश किए जाने वाले आयताकार वेवगाइड पोर्ट में BJ70, BJ84, BJ100,BJ120, BJ140, BJ180, BJ220, BJ260, BJ320, BJ400, BJ500, BJ620, BJ740, और BJ900। समाक्षीय पक्ष पर, इंटरफेस SMA श्रृंखला, 2.92mm श्रृंखला, 2.4mm श्रृंखला, और 1.85mm श्रृंखला के साथ संगत हैं,अन्य मेंविशेष रूप से, प्रत्येक मॉडल को अपने संबंधित तरंग मार्ग प्रकार के पूर्ण बैंडविड्थ का समर्थन करने के लिए सावधानीपूर्वक डिज़ाइन किया गया है।
हमारे वेवगाइड कन्वर्टर्स की प्रमुख विशेषताओं में उनकी मजबूत संरचना, कॉम्पैक्ट बाहरी आयाम, असाधारण विद्युत प्रदर्शन और उच्च स्थिरता शामिल हैं,और हल्के डिजाइन (≤20 ग्राम)इन गुणों ने उन्हें विभिन्न अंतरिक्ष यान अनुप्रयोगों में अत्यधिक पसंद किया है, जिससे मांग वाले एयरोस्पेस वातावरण में इष्टतम कनेक्टिविटी और प्रदर्शन सुनिश्चित होता है।
विनिर्देशः
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
| मुख्य मापदंड | |||
| निरंतर तरंग शक्ति | 2W | ||
| आवृत्ति सीमा | (187.5/a) गीगाहर्ट्ज~(285.7/a) गीगाहर्ट्ज,a वेवगाइड पोर्ट के लंबे पक्ष के आयाम हैं | ||
| परिचालन तापमान सीमा | -65°C~+125°C | ||
| इन्सुलेशन प्रतिरोध | ≥5000MΩ | ||
| अन्य | |||
| आवरण की मोटाई | मध्य संपर्क पर सोने की परत की मोटाई ≥1.27μm | ||
| प्लैटिंग पोरोसिटी | पतला नाइट्रिक एसिड | एक पारदर्शी कंटेनर में 1.316 (तापमान 25°C±3°C) के विशिष्ट गुरुत्वाकर्षण के साथ, 30 सेकंड | |
| सघन नाइट्रिक एसिड | एकाग्रता विश्लेषणात्मक रूप से शुद्ध 68% एक कंटेनर में 25°C±3°C,20min पर | ||
| नामित भंडारण तापमान सीमा तापमान | -55°C~+100°C | ||

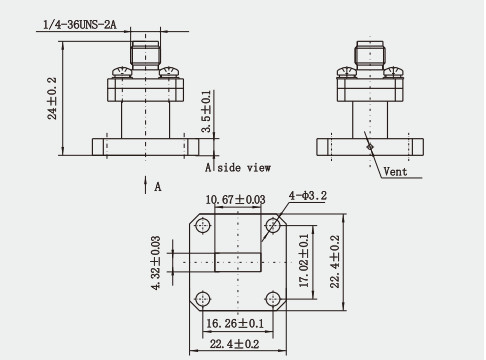

रूपरेखा चित्र:(मिमी)
विशेषताएं:
1अच्छी संगतता: 2.92 मिमी समाक्षीय कनेक्टर और SMA और 3.5 मिमी कनेक्टर के बीच आयामी समानता के बावजूद,वे अधिकतम आवृत्ति और अछूता dielectric सामग्री जैसे क्षेत्रों में भिन्न होते हैं, इसलिए संभावित प्रदर्शन प्रभावों को ध्यान में रखते हुए उन्हें आपस में जोड़ते समय सावधानी बरतने की आवश्यकता है।
2उत्कृष्ट विद्युत प्रदर्शनः 2.92 समाक्षीय कनवर्टरों के लिए वेवगाइड में उत्कृष्ट विद्युत प्रदर्शन है, उदाहरण के लिए 16 डीबी से अधिक वापसी हानि,जिसका अर्थ है कि वे संकेतों को प्रसारित करते समय उच्च संकेत अखंडता बनाए रखते हैं.
3अनुप्रयोगों की विस्तृत श्रृंखलाः वेवगाइड से 2.92 समाक्षीय कनवर्टर का व्यापक रूप से विभिन्न रडार प्रणालियों, परीक्षण उपकरण, और मेट्रो और हवाई अड्डे के सिग्नलिंग सिस्टम आदि में उपयोग किया जाता है।इन अनुप्रयोगों में संकेत संचरण के लिए बहुत उच्च आवश्यकताएं हैं, और उच्च प्रदर्शन और उच्च विश्वसनीयता वाले कन्वर्टर्स की आवश्यकता होती है।
आवेदनः
1परीक्षण उपकरणः माइक्रोवेव परीक्षण और माप प्रणाली में।92 वेवगुइड कोएक्सियल कन्वर्टर्स का प्रयोग परीक्षण संकेत के सटीक संचरण को सुनिश्चित करने के लिए परीक्षण उपकरण को परीक्षण उपकरण से जोड़ने के लिए किया जाता है.
2चिकित्सा माइक्रोवेव सिस्टम: चिकित्सा माइक्रोवेव थेरेपी उपकरण में, 2.तरंगमार्ग समाक्षीय परिवर्तक का प्रयोग माइक्रोवेव थेरेपी उपकरण के समाक्षीय आउटपुट सिग्नल को रोगी थेरेपी के लिए उपयुक्त तरंगमार्ग के रूप में परिवर्तित करने के लिए किया जाता है.
3अनुसंधान संस्थानः अनुसंधान संस्थानों की माइक्रोवेव प्रयोगशालाओं में, 2.92 वेवग्वाइड कोएक्सियल कन्वर्टर माइक्रोवेव प्रयोगों और शिक्षण के लिए एक महत्वपूर्ण उपकरण है।जो विभिन्न माइक्रोवेव उपकरणों और उपकरणों को जोड़ने के लिए प्रयोग किया जाता है.
उत्पाद सूचीः
1.85 श्रृंखला
2.4सीरीज
2.92सीरीज
एसएमएसीरीज
एसएमपी श्रृंखला
एसएमपीएम श्रृंखला
ग्लास इन्सुलेटर उत्पाद
समाक्षीय तरंगनिर्देशन एडाप्टर
नोटः
हमारे पास 10,000 से अधिक प्रकार केSMA कनेक्टर, यदि आप जिस कनेक्टर का उपयोग कर रहे हैं वह नहीं मिला है, तो कृपया अपने विवरण के साथ हमसे संपर्क करें।
