उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|

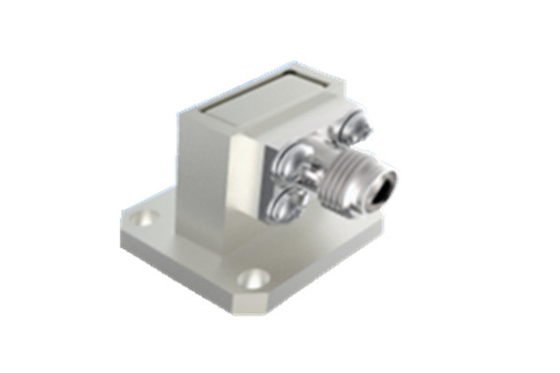

| उत्पाद का नाम: | 2.92 आरएफ समाक्षीय वेवगाइड एडाप्टर | सतत-तरंग शक्ति: | 2W |
|---|---|---|---|
| आवृत्ति: | (187.5/ए)गीगाहर्ट्ज~(285.7/ए)गीगाहर्ट्ज | इन्सुलेशन प्रतिरोध: | ≥5000MΩ |
| आवेदन: | संचार | सामग्री: | पीतल |
| रेटेड भंडारण तापमान रेंज तापमान: | -55°C~+100°C | तापमान रेंज आपरेट करना: | -65°C~+125°C |
| प्रमुखता देना: | संचार साइड फ़ीड कोएक्सियल एडाप्टर,BJ260 साइड फीड कोएक्सियल एडाप्टर,2.92 प्रकार साइड फ़ीड कोएक्सियल एडाप्टर |
||
हमारी कंपनी अंतरिक्ष यान अनुप्रयोगों के लिए अनुकूलित समाक्षीय तरंगमार्ग कनवर्टरों का उत्पादन करने में माहिर है, जो दो अलग-अलग विन्यासों में उपलब्ध हैंः प्रत्यक्ष-खाद्य और साइड-खाद्य।
इन कन्वर्टर्स को 5.3GHz से 110GHz तक के व्यापक आवृत्ति स्पेक्ट्रम में काम करने के लिए डिज़ाइन किया गया है। वेवगाइड के अंत में, हम BJ70, BJ84,बीजे100, BJ120, BJ140, BJ180, BJ220, BJ260, BJ320, BJ400, BJ500, BJ620, BJ740, और BJ900। समाक्षीय पक्ष पर, हमारे इंटरफेस SMA श्रृंखला, 2.92mm श्रृंखला, 2.4mm श्रृंखला, 1.85mm श्रृंखला,अन्य मेंप्रत्येक मॉडल को अपने संबंधित तरंग मार्ग प्रकार के पूर्ण बैंडविड्थ का समर्थन करने के लिए सटीक रूप से इंजीनियर किया गया है।
हमारे वेवगाइड कन्वर्टर्स की मुख्य विशेषताओं में मजबूत निर्माण, कॉम्पैक्ट बाहरी आयाम, उच्च स्थिरता के साथ उत्कृष्ट विद्युत प्रदर्शन और हल्के डिजाइन (≤20 ग्राम) शामिल हैं।ये विशेषताएं उन्हें विभिन्न अंतरिक्ष यान अनुप्रयोगों में अत्यधिक पसंद करती हैं, चुनौतीपूर्ण एयरोस्पेस वातावरण में इष्टतम कनेक्टिविटी और प्रदर्शन सुनिश्चित करना।
विनिर्देशः
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
| मुख्य मापदंड | |||
| निरंतर तरंग शक्ति | 2W | ||
| आवृत्ति सीमा | (187.5/a) गीगाहर्ट्ज~(285.7/a) गीगाहर्ट्ज,a वेवगाइड पोर्ट के लंबे पक्ष के आयाम हैं | ||
| परिचालन तापमान सीमा | -65°C~+125°C | ||
| इन्सुलेशन प्रतिरोध | ≥5000MΩ | ||
| अन्य | |||
| आवरण की मोटाई | मध्य संपर्क पर सोने की परत की मोटाई ≥1.27μm | ||
| प्लैटिंग पोरोसिटी | पतला नाइट्रिक एसिड | एक पारदर्शी कंटेनर में 1.316 (तापमान 25°C±3°C) के विशिष्ट गुरुत्वाकर्षण के साथ, 30 सेकंड | |
| सघन नाइट्रिक एसिड | एकाग्रता विश्लेषणात्मक रूप से शुद्ध 68% एक कंटेनर में 25°C±3°C,20min पर | ||
| नामित भंडारण तापमान सीमा तापमान | -55°C~+100°C | ||

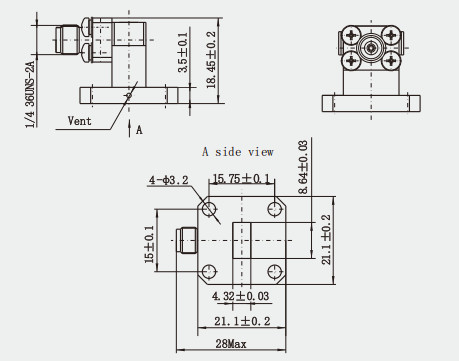

रूपरेखा चित्र:(मिमी)
विशेषताएं:
1संरचनात्मक डिजाइन: एयरोस्पेस ग्रेड वेवगाइड सहअक्षीय एडाप्टर आमतौर पर एक चरणबद्ध प्रतिबाधा परिवर्तन संरचना को अपनाते हैं, जो बेहतर प्रतिबाधा मिलान प्राप्त करने में मदद करता है,इस प्रकार विद्युत चुम्बकीय तरंगों के प्रतिबिंब और हानि को कमइसके अतिरिक्त,संरचनात्मक डिजाइन में ऊपरी और निचले गुहाएं शामिल हैं ताकि प्रसंस्करण के दौरान मिलान चरणों की सटीक नियंत्रण की अनुमति दी जा सके और डिवाइस की एकरूपता और विद्युत प्रदर्शन में और सुधार किया जा सके।.
2.पर्यावरण अनुकूलन क्षमता: एयरोस्पेस ग्रेड वेवगाइड कोएक्सियल एडाप्टर को कठोर एयरोस्पेस वातावरण, जिसमें शॉक कंपन, थर्मल वैक्यूम और अन्य स्थितियां शामिल हैं, के अनुकूल होने की आवश्यकता है। इसलिए,वे पर्यावरण अनुकूलन क्षमता संरक्षण को ध्यान में रखते हुए डिजाइन किया जाएगा, और बेहतर सामग्री, बेहतर प्रक्रियाओं और बेहतर संरचनात्मक डिजाइन के माध्यम से उपकरणों की पर्यावरणीय अनुकूलन क्षमता में सुधार किया जाएगा।
आवेदनः
1उपग्रह संचार: उपग्रह संचार प्रणालियों में, उपग्रह पर विभिन्न घटकों जैसे कि एंटीना,एम्पलीफायर और फिल्टर, सिग्नल संचरण की स्थिरता और विश्वसनीयता सुनिश्चित करने के लिए।
2रडार प्रणालियाँ: अंतरिक्ष यान रडार प्रणालियों में इन कनवर्टर्स का उपयोग रडार संकेतों के कुशल संचरण और प्रसंस्करण को सक्षम करने के लिए किया जाता है।रडार प्रणाली की पहचान सटीकता और सीमा में सुधार.
उत्पाद सूचीः
1.85 श्रृंखला
2.4सीरीज
2.92सीरीज
एसएमएसीरीज
एसएमपी श्रृंखला
एसएमपीएम श्रृंखला
ग्लास इन्सुलेटर उत्पाद
समाक्षीय तरंगनिर्देशन एडाप्टर
नोटः
हमारे पास 10,000 से अधिक प्रकार केSMA कनेक्टर, यदि आप जिस कनेक्टर का उपयोग कर रहे हैं वह नहीं मिला है, तो कृपया अपने विवरण के साथ हमसे संपर्क करें।
