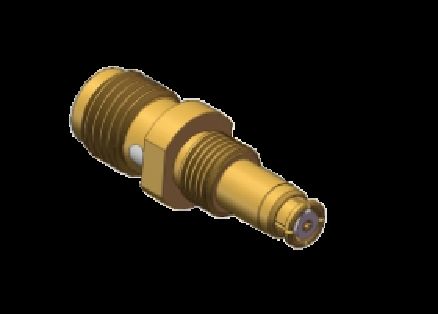

स्ट्रेट एसएमए जैक से एसएमपी जैक एडाप्टर आवृत्ति रेंज 0.3MHz से 18GHz माइक्रोवेव घटक का उपयोग करके
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
विस्तृत उत्पाद विवरण
| प्रोडक्ट का नाम: | एसएमए जैक से एसएमपी जैक एडाप्टर | नमूना: | एसएमए/एसएमपी-केके10 |
|---|---|---|---|
| उपस्थिति: | 50Ω | डीडब्ल्यूवी: | 500V |
| इन्सुलेशन प्रतिरोध: | >5000MΩ | आवृति सीमा: | 0.3MHz-18GHz |
| विसंवाहक: | पीटीएफई | शैली: | सीधा |
| आवास: | तांबा मिश्र धातु, सोना चढ़ाना | संपर्क: | तांबा मिश्र धातु, सोने की तालिंग |
| तापमान: | -55℃～+125℃ | लंबाई: | अधिकतम 20.1 मिमी |
| स्टॉक में: | >300पीसी | आवेदन: | रडार और संचार प्रणाली, माइक्रोवेव घटक |
| प्रमुखता देना: | एसएमपी जैक से एसएमपी जैक एडाप्टर,आरएफ समाक्षीय एडाप्टर 0.3MHz-18GHz,माइक्रोवेव घटक एसएमपी कनेक्टर |
||
उत्पाद विवरण:
SMA-से-SMP एडाप्टर RF और माइक्रोवेव क्षेत्र में एक सामान्य रूप से उपयोग किया जाने वाला इंटर-सीरीज़ कोएक्सियल एडाप्टर है। इसका मुख्य कार्य थ्रेडेड SMA इंटरफेस और पुश-ऑन SMP इंटरफेस वाले उपकरणों के बीच इंटरकनेक्शन को सक्षम करना है। उच्च-आवृत्ति, कम-नुकसान वाले प्रदर्शन और स्थिर यांत्रिक गुणों का लाभ उठाते हुए, इस एडाप्टर का उपयोग प्रयोगशाला RF परीक्षण और माप, उपग्रह संचार उपकरण और रडार सिस्टम जैसे परिदृश्यों में व्यापक रूप से किया जाता है। यह 5G संचार और एयरोस्पेस क्षेत्रों में परीक्षण उपकरणों के साथ भी संगत है, उच्च-मूल्य वाले उपकरणों के कनेक्टर इंटरफेस की प्रभावी ढंग से रक्षा करता है, जबकि बोर्ड-टू-बोर्ड इंटरकनेक्शन जैसे उच्च-सटीक कनेक्शन आवश्यकताओं को पूरा करता है, इस प्रकार विभिन्न इंटरफेस वाले उपकरणों के बीच कुशल संगतता प्राप्त करता है।
|
विद्युत विशेषताएँ
|
||
|
बाधा
|
50Ω
|
|
|
आवृत्ति रेंज
|
DC~40GHz
|
|
|
रेटेड वोल्टेज
|
170VRMS
|
|
|
ढांकता हुआ वोल्टेज-प्रतिरोध
|
500VRMS
|
|
|
इन्सुलेशन प्रतिरोध
|
≥5000MΩ
|
|
|
|
बाहरी कंडक्टर
|
सामान्य≤2.5mΩ
|
|
केंद्र कंडक्टर
|
सामान्य≤6mΩ
|
|
|
VSWR
|
≤1.3
|
|
| VSWR | DC~18GHz | 18GHz~26.5GHz | 26.5~40GHz | |
| सीधा | ≤1.25 | ≤1.3 | ≤1.4 | |
| समकोण | ≤1.3 | |||
| एडाप्टर | ≤1.25 | ≤1.3 | ≤1.4 | |
| अन्य | ≤1.3 |
SMA से SMP जैक से जैक का आउटलाइन आयाम: SMA/SMP-KK10 18GHz तक
अन्य समान सीधाSMA से SMP जैक से जैक: SMA/SMP-KK3
अन्य समान सीधाSMA जैक से SMP जैक एडाप्टर: SMA/SMP-KK9
अनुप्रयोग:
Xi'an Elite Electronic RF कनेक्टर्स और एडेप्टर, माइक्रोवेव/वेवगाइड घटकों और केबल असेंबली का एक अग्रणी निर्माता है, जो एयरोस्पेस, विमानन, नेविगेशन, सैटकॉम, रडार, में सेवा प्रदान करता हैसंचार 23 वर्षों से अधिक समय से क्षेत्र.
अनुकूलन:
विभिन्न लंबाई वाले SMP स्ट्रेट एडाप्टर के लिए उत्पाद अनुकूलन सेवाएं उपलब्ध हैं:
ब्रांड का नाम: ELT
MOQ: 200 पीसी
मूल्य: मात्रा पर निर्भर करता है
कृपया हमें ड्राइंग या विवरण भेजें और हम अपने इंजीनियर को मूल्यांकन की व्यवस्था करने देंगे या हम आपको वैकल्पिक मॉडल की अनुशंसा करेंगे या आपको हमारा समाधान प्रदान करेंगे।
हम कनेक्टर्स के लिए अनुकूलन भी आपूर्ति कर सकते हैं जैसे SMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, TMA, BMA, SBMA, 2.92mm, 2.4mm, 1.85mm, माइक्रो डी कनेक्टर्स, RF लोड, एंटीना, फिल्टर, पावर डिवाइडर, युग्मक।
पैकिंग और शिपिंग:
SMP स्ट्रेट एडाप्टर के लिए पैकेजिंग:
1 टुकड़ा/ छोटी प्लास्टिक की थैली
10 टुकड़े/ बड़ी प्लास्टिक की थैली
100 टुकड़े/ कार्टन बॉक्स
SMP स्ट्रेट एडाप्टर को शिपिंग के दौरान इसकी सुरक्षा सुनिश्चित करने के लिए एक छोटे कार्डबोर्ड बॉक्स में सुरक्षित रूप से पैक किया गया है। बॉक्स को आसान पहचान के लिए उत्पाद के नाम और विशिष्टताओं के साथ लेबल किया गया है।
शिपिंग के लिए, SMP स्ट्रेट एडाप्टर को कारन में रखा जाता है। हम शिपिंग के बाद ट्रैकिंग नंबर की आपूर्ति करेंगे।
