उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | बीएमए आरएफ कनेक्टर | चढ़ाना: | निकल/सोना चढ़ाया हुआ |
|---|---|---|---|
| स्थायित्व: | 500 चक्र | संपर्क सामग्री: | पीतल, BeCu |
| सामग्री: | एसएस | डिजाइन मानक:: | आईईसी 1169-33 |
| प्रकार: | सीधा | लिंग: | महिला |
| प्रमुखता देना: | 4-छेद आरएफ समाक्षीय कनेक्टर,बीएमए महिला आरएफ समाक्षीय कनेक्टर,स्टेनलेस स्टील आरएफ समाक्षीय कनेक्टर |
||

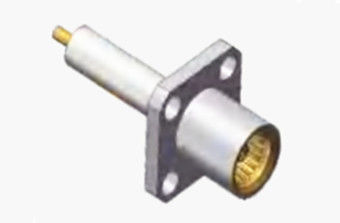

स्टेनलेस स्टील बीएमए महिला 4-छेद फ्लैंज आरएफ समाक्षीय कनेक्टर
BMA श्रृंखला कनेक्टर, IEC1169-33 मानकों को पूरा करने के लिए निर्मित,एक नए डिजाइन स्प्रिंग प्लेट तंत्र शामिल है जो स्थिर विद्युत कनेक्शन और बेहतर प्रदर्शन विशेषताओं को सुनिश्चित करता हैइन कनेक्टरों का एक प्रमुख लाभ अक्षीय और रेडियल दोनों तरह से तैरने की उनकी दोहरी क्षमता है, साथ ही एक कॉम्पैक्ट पदचिह्न और हल्के संरचना है।जो उन्हें विशेष रूप से चेसिस और कैबिनेट्री में अंधेरे मैट अनुप्रयोगों के लिए उपयुक्त बनाता हैइस प्रकार के घेरों के लिए मॉड्यूलर कनेक्टर प्रणालियों में व्यापक रूप से अपनाया गया, बीएमए श्रृंखला अंतरराष्ट्रीय समकक्षों के साथ संगतता प्रदान करती है, जिससे त्वरित संलग्न और विघटन संभव हो जाता है।इनका प्रयोग अक्सर रेडियो संचार उपकरण और परिष्कृत उपकरणों में समाक्षीय केबलों को जोड़ने में किया जाता है.
विनिर्देश
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
| विद्युत विशेषताएं | ||
| प्रतिबाधा | 50 ओम | |
| आवृत्ति सीमा | डीसी~18GHz | |
| नामित वोल्टेज | 250 वीआरएमएस (समुद्र स्तर अधिकतम) | |
| डायलेक्ट्रिक्स वोल्टेज प्रतिरोध | 1000 वीआरएमएस (समुद्र के अधिकतम स्तर) | |
| इन्सुलेशन प्रतिरोध | ≥5000 एमओएचएम | |
| संपर्क प्रतिरोध | बाहरी कंडक्टर | ≤2.0mOhm |
| केंद्र कंडक्टर | ≤0.5mOhm | |
| वीएसएमआर | ≤1.3 | |
उत्पाद का विवरण
| सामग्री और यांत्रिक गुण | |||
| केंद्र कंडक्टर | पुरुष/प्लग | पीतल | सोने से सजी |
| महिला/सोकेट | Sn-P कांस्य | सोने से सजी | |
| लचीलापन संपर्क | बेरिलियम कांस्य | निकेल लेपित | |
| शेल / आवास | पीतल, स्टेनलेस स्टील | निकेल लेपित | |
| इन्सुलेटर | पीटीएफई | ||
| सीलिंग रिंग | सिलिकॉन रबड़ | ||
| स्थायित्व | 500 चक्र | ||
| RoHS अनुरूप | हाँ |
| संभोग चक्र | 500चक्र |
| संपर्क को बनाए रखना | 10N मिनट |
| केबल प्रतिधारण | 100 एन मिनट |
| संभोग बल | 0.6N अधिकतम |
| अनकपलिंग बल | 0.6 N अधिकतम |
पर्यावरणीय विनिर्देश:
| परिचालन तापमान | -55 से +155°C |
| आईपी रेटिंग (जोड़ा) | IP64 |
विशेषताएं:
1उत्कृष्ट यांत्रिक और विद्युत प्रदर्शनः इसमें अच्छी यांत्रिक शक्ति और स्थिरता है, और यह भौतिक तनाव और पर्यावरण परिवर्तनों के एक निश्चित स्तर का सामना कर सकता है।इसके उत्कृष्ट विद्युत गुण, जैसे कि उच्च इन्सुलेशन प्रतिरोध, डायलेक्ट्रिक प्रतिरोध वोल्टेज, निम्न वोल्टेज वीएसडब्ल्यूआर, आदि, प्रभावी रूप से उच्च आवृत्ति संकेतों की संचरण गुणवत्ता सुनिश्चित कर सकते हैं।
2. सुविधाजनक डॉकिंगः अद्वितीय संरचनात्मक डिजाइन कनेक्टर को पूरी तरह से संरेखित नहीं होने के मामले में भी जोड़ने के लिए जैक में प्लग के दबाव के माध्यम से हो सकता है,और आगे एक विश्वसनीय कनेक्शन प्राप्त करने के लिए अद्वितीय संरचनात्मक डिजाइन के माध्यम से, आसान और तेज़ संचालन, स्थापना और रखरखाव की दक्षता में सुधार।
3अनुप्रयोग आवृत्ति की विस्तृत श्रृंखलाः विभिन्न डिजाइनों और मॉडलों के अनुसार, बीएमए कनेक्टर्स की कार्य आवृत्ति DC से लेकर दसियों गीगाहर्ट्ज तक की एक विस्तृत श्रृंखला को कवर कर सकती है,जो विभिन्न आवृत्ति बैंडों में आरएफ संकेत संचरण की जरूरतों को पूरा कर सकते हैं.
आवेदनः
1रडार प्रणाली
चरणबद्ध रेंज रडार: चरणबद्ध रेंज रडार में, एंटीना रेंज इकाई, चरण शिफ्टर, फ़ीड नेटवर्क आदि को जोड़ने के लिए बड़ी संख्या में आरएफ समाक्षीय कनेक्टर की आवश्यकता होती है।अपने लघुकरण और उच्च प्रदर्शन के साथ, बीएमए महिला माइक्रोस्ट्रिप आरएफ समाक्षीय कनेक्टर कनेक्टर पर चरणबद्ध सरणी रडार की उच्च आवश्यकताओं को पूरा कर सकते हैं ताकि रडार प्रणाली की उच्च सटीकता और विश्वसनीयता सुनिश्चित हो सके।
मौसम संबंधी रडार: मौसम संबंधी रडार का उपयोग मौसम परिवर्तनों और मौसम संबंधी घटनाओं की निगरानी के लिए किया जाता है, और इसके आरएफ भाग के लिए ट्रांसमीटर, एंटीना को जोड़ने के लिए आरएफ समाक्षीय कनेक्टर का उपयोग करना आवश्यक है,रिसीवर और अन्य उपकरण.बीएमए महिला माइक्रोस्ट्रिप आरएफ समाक्षीय कनेक्टर मौसम विज्ञान रडार की सटीकता और विश्वसनीयता सुनिश्चित करने के लिए स्थिर संकेत संचरण प्रदान कर सकते हैं।
2. इलेक्ट्रॉनिक काउंटरमेजर्स सिस्टम
इलेक्ट्रॉनिक युद्ध उपकरणः इलेक्ट्रॉनिक युद्ध उपकरण में, जैसे जेमर, टोही विमान आदि, विभिन्न प्रकार के आरएफ मॉड्यूल और एंटेना को जोड़ने के लिए आरएफ समाक्षीय कनेक्टर का उपयोग करने की आवश्यकता होती है।बीएमए महिला माइक्रोस्ट्रिप आरएफ समाक्षीय कनेक्टर अच्छा विद्युत प्रदर्शन और विरोधी जामिंग क्षमता प्रदान कर सकते हैं, जटिल विद्युत चुम्बकीय वातावरण में इलेक्ट्रॉनिक युद्ध उपकरण की आवश्यकताओं को पूरा करने के लिए।
संचार विरोधी उपाय उपकरण: संचार विरोधी उपाय उपकरण का उपयोग शत्रु के संचार संकेतों को गड़बड़ करने और तोड़ने के लिए किया जाता है।आरएफ फ्रंट-एंड और सिग्नल प्रोसेसिंग यूनिट को जोड़ने के लिए उच्च प्रदर्शन आरएफ समाक्षीय कनेक्टर्स का उपयोग करने की आवश्यकता है.बीएमए महिला माइक्रोस्ट्रिप आरएफ समाक्षीय कनेक्टर स्थिर सिग्नल संचरण और कम हानि प्रदान कर सकते हैं, संचार प्रतिरोध उपकरण के प्रदर्शन में सुधार कर सकते हैं।
नोटः
हमारे पास 10,000 से अधिक प्रकार के इंटरकनेक्ट उत्पाद हैं (((बीएनसी,टीएनसी,एमसीएक्स,एमएमसीएक्स,एसएमए,एसएसएमए,एसएमबी,एसएसएमबी,बीएमए,एसबीएमए,एसएमसी,एससी,एसएमपी,एसएसएमपी आदि.), यदि आप जिस कनेक्टर का उपयोग कर रहे हैं, वह नहीं मिला है, तो, आप इस प्रकार के कनेक्टर का उपयोग कर सकते हैं।कृपया अपने विवरण के साथ हमसे संपर्क करें.
