उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | टीएनसी कनेक्टर | चढ़ाना: | निक्ल से पोलिश किया हुआ |
|---|---|---|---|
| मुक़ाबला: | 50Ω | स्थायित्व: | 500 चक्र |
| संपर्क सामग्री: | पीतल, BeCu | सामग्री: | बास |
| डिजाइन मानक:: | आईईसी 60169-17 | प्रकार: | सीधा |
| प्रमुखता देना: | 4 छेद फ्लैंज आरएफ कनेक्टर,टीएनसी महिला जलरोधक आरएफ कनेक्टर |
||

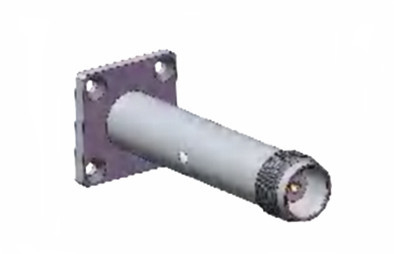

उत्कृष्ट सिग्नल संचरण टीएनसी महिला जलरोधक 4 छेद फ्लैंग्स पीसीबी माउंट आरएफ कनेक्टर
टीएनसी श्रृंखला उत्पाद बीएनसी कनेक्टर का एक थ्रेडेड संस्करण है। टीएनसी आरएफ कनेक्टर में संभोग के लिए पेंच थ्रेड होते हैं। ये कनेक्टर लघु, थ्रेडेड होते हैं,और एक स्थिर 50 ओम प्रतिबाधा के साथ जलरोधक इकाइयों DC से 11GHz तक काम करते हैं. टीएनसी कनेक्टर के दो प्रकार हैंः मानक और रिवर्स ध्रुवीयता। ये कम लागत वाले कनेक्टर आमतौर पर डाई-कास्ट और मोल्ड घटकों का उपयोग करते हैं।यद्यपि उनका प्रदर्शन औद्योगिक उत्पादों के बराबर नहीं हो सकता है, ये कनेक्टर विभिन्न वाणिज्यिक अनुप्रयोगों के लिए आदर्श हैं। उनका व्यापक रूप से एंटीना कनेक्शन के लिए उपयोग किया जाता है और एवियोनिक्स, संचार और सामान्य औद्योगिक बाजारों में कई अनुप्रयोग हैं।रिवर्स ध्रुवीयता और 75Ohm TNC कनेक्टर भी उपलब्ध हैं.
विनिर्देश
|
विद्युत विशेषताएं
|
||||
|
प्रतिबाधा
|
50Ω
|
|||
|
आवृत्ति सीमा
|
डीसी~4GHz
|
|||
|
नामित वोल्टेज
|
2500VRMS (समुद्र स्तर पर अधिकतम)
|
|||
|
डायलेक्ट्रिक्स वोल्टेज प्रतिरोध
|
750VRMS (समुद्र स्तर पर अधिकतम)
|
|||
|
इन्सुलेशन प्रतिरोध
|
≥2000MΩ
|
|||
|
संपर्क प्रतिरोध
|
बाहरी कंडक्टर
|
≤6mΩ
|
||
|
केंद्र कंडक्टर
|
≤1.5mΩ
|
|||
|
वीएसएमआर
|
≤1.3
|
|||

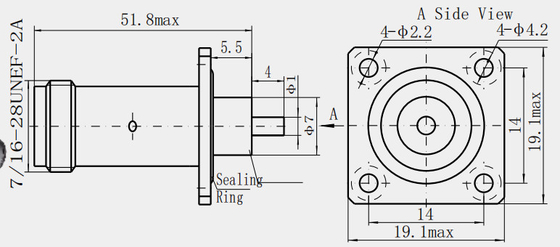

यांत्रिक विनिर्देश
| डिजाइन मानक | आईईसी 60169-17 |
| RoHS अनुरूप | हाँ |
| केंद्र संपर्क समाप्ति | क्रिम |
| बाहरी संपर्क समाप्ति | क्रिम |
| संभोग चक्र | 500चक्र |
| संपर्क को बनाए रखना | 10N मिनट |
| केबल प्रतिधारण | 100 एन मिनट |
| संभोग बल | 13.6N अधिकतम |
| अनकपलिंग बल | 13.6N अधिकतम |
पर्यावरणीय विनिर्देश:
| परिचालन तापमान | -30 से +70°C |
| आईपी रेटिंग (जोड़ा) | IP64 |
विशेषताएं:
आवेदनः
विमानन और एयरोस्पेस: टीएनसी कनेक्टर का उपयोग एंटीना, ट्रांससीवर और अन्य आरएफ घटकों को जोड़ने के लिए एवियोनिक्स प्रणालियों में व्यापक रूप से किया जाता है।
रक्षा और सैन्यः इन कनेक्टरों का उपयोग सैन्य संचार प्रणालियों, रडार प्रणालियों और अन्य रक्षा उपकरणों में उनकी विश्वसनीयता और कठोरता के कारण किया जाता है।
संचार प्रणाली: टीएनसी कनेक्टर का प्रयोग रेडियो संचार प्रणालियों में किया जाता है, जैसे दो तरफा रेडियो, वाकी-टॉकी और बेस स्टेशन।
परीक्षण और माप उपकरण: इन कनेक्टरों का उपयोग परीक्षण उपकरण, ऑसिलोस्कोप, स्पेक्ट्रम विश्लेषक और आरएफ केबलों और उपकरणों को जोड़ने के लिए सिग्नल जनरेटर में किया जाता है।
अनुसंधान एवं विकास: टीएनसी कनेक्टर्स का प्रयोग अनुसंधान प्रयोगशालाओं में आरएफ उपकरणों को जोड़ने और इलेक्ट्रॉनिक्स और दूरसंचार के क्षेत्र में प्रयोग करने के लिए किया जाता है।
उपभोक्ता इलेक्ट्रॉनिक्सः टीएनसी कनेक्टर कुछ उपभोक्ता इलेक्ट्रॉनिक उपकरणों में पाए जा सकते हैं, जैसे शौकिया रेडियो उपकरण और हैम रेडियो सेट।
नोटः
हमारे पास 10,000 से अधिक प्रकार के इंटरकनेक्ट उत्पाद हैं (((बीएनसी,टीएनसी,एमसीएक्स,एमएमसीएक्स,एसएमए,एसएसएमए,एसएमबी,एसएसएमबी,बीएमए,एसबीएमए,एसएमसी,एससी,एसएमपी,एसएसएमपी आदि.), यदि आप जिस कनेक्टर का उपयोग कर रहे हैं, वह नहीं मिला है, तो, आप इस प्रकार के कनेक्टर का उपयोग कर सकते हैं।कृपया अपने विवरण के साथ हमसे संपर्क करें.
