उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Product name: | BMA RF Connector | Plating: | Nickel/Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Male |
| प्रमुखता देना: | पुरुष सीधा आरएफ समाक्षीय कनेक्टर,बीएमए आरएफ समाक्षीय कनेक्टर,पीसीबी माउंट आरएफ समाक्षीय कनेक्टर |
||

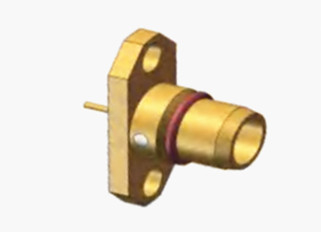

पीसीबी माउंट के लिए बीएमए पुरुष सीधा 2-छेद फ्लैंज पीतल आरएफ समाक्षीय कनेक्टर
बीएमए श्रृंखला कनेक्टर एक अंधा मेट कनेक्टर है जिसे आईईसी1169-33 मानक के अनुसार विकसित और निर्मित किया गया है।इसमें एक उपन्यास स्प्रिंग प्लेट संरचना है जो विश्वसनीय संपर्क और बेहतर विद्युत प्रदर्शन सुनिश्चित करती हैइस कनेक्टर का लाभ यह है कि यह अक्षीय और रेडियल दोनों तरह से तैर सकता है, प्रत्येक कनेक्शन बिंदु और एक हल्के डिजाइन के बीच न्यूनतम स्थान के साथ,इसे चेसिस कैबिनेट अंधा मैट अनुप्रयोगों में उपयोग के लिए उपयुक्त बनानाबीएमए श्रृंखला का व्यापक रूप से चेसिस कैबिनेट के लिए मॉड्यूल कनेक्शन में उपयोग किया जाता है। ये कनेक्टर अंतरराष्ट्रीय समकक्षों के साथ विनिमेय हैं, जिससे त्वरित संलग्न और विघटन की अनुमति मिलती है,और आम तौर पर रेडियो उपकरण और उपकरणों में समाक्षीय केबलों को जोड़ने के लिए उपयोग किया जाता है.
विनिर्देश
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
| विद्युत विशेषताएं | ||
| प्रतिबाधा | 50 ओम | |
| आवृत्ति सीमा | डीसी~18GHz | |
| नामित वोल्टेज | 250 वीआरएमएस (समुद्र स्तर अधिकतम) | |
| डायलेक्ट्रिक्स वोल्टेज प्रतिरोध | 1000 वीआरएमएस (समुद्र के अधिकतम स्तर) | |
| इन्सुलेशन प्रतिरोध | ≥5000 एमओएचएम | |
| संपर्क प्रतिरोध | बाहरी कंडक्टर | ≤2.0mOhm |
| केंद्र कंडक्टर | ≤0.5mOhm | |
| वीएसएमआर | ≤1.3 | |
उत्पाद का विवरण
| सामग्री और यांत्रिक गुण | |||
| केंद्र कंडक्टर | पुरुष/प्लग | पीतल | सोने से सजी |
| महिला/सोकेट | Sn-P कांस्य | सोने से सजी | |
| लचीलापन संपर्क | बेरिलियम कांस्य | निकेल लेपित | |
| शेल / आवास | पीतल, स्टेनलेस स्टील | निकेल लेपित | |
| इन्सुलेटर | पीटीएफई | ||
| सीलिंग रिंग | सिलिकॉन रबड़ | ||
| स्थायित्व | 500 चक्र | ||
| RoHS अनुरूप | हाँ |
| संभोग चक्र | 500चक्र |
| संपर्क को बनाए रखना | 10N मिनट |
| केबल प्रतिधारण | 100 एन मिनट |
| संभोग बल | 0.6N अधिकतम |
| अनकपलिंग बल | 0.6 N अधिकतम |
पर्यावरणीय विनिर्देश:
| परिचालन तापमान | -55 से +155°C |
| आईपी रेटिंग (जोड़ा) | IP64 |
विशेषताएं:
1. अच्छे यांत्रिक गुणः छोटे आकार और हल्के वजन, सीमित स्थान के साथ उपकरणों में उपयोग करने में आसान है। अंधा युग्मन के नए डिजाइन को अपनाकर, यह तेजी से और सुरक्षित प्लगिंग और अनप्लगिंग का एहसास कर सकता है,जो लगातार कनेक्शन और डिस्कनेक्शन के साथ अनुप्रयोगों के लिए उपयुक्त है, जैसे दूरसंचार अवसंरचना, रडार प्रणाली आदि, और उपकरण के उपयोग की दक्षता और रखरखाव की सुविधा में प्रभावी ढंग से सुधार कर सकते हैं।
2तर्कसंगत संरचनात्मक डिजाइनः संरचनात्मक रूप से यह एसएमए श्रृंखला का पुश-इन रूप है, और इंटरफ़ेस इंटरफ़ेस वायु इंटरफ़ेस को अपनाता है, यह डिजाइन कनेक्टर के आकार और वजन को कम करने में मदद करता है,अच्छा विद्युत प्रदर्शन बनाए रखते हुए.
3उच्च विश्वसनीयताः उच्च यांत्रिक जीवन के साथ, आम तौर पर 500 गुना या उससे अधिक तक, प्रक्रिया के दीर्घकालिक उपयोग में स्थिरता और विश्वसनीयता सुनिश्चित कर सकते हैं।
4अनुप्रयोगों की विस्तृत श्रृंखलाः विभिन्न प्रकार के माइक्रोवेव सर्किट कनेक्शन के लिए उपयुक्त, विशेष रूप से चेसिस, अलमारियों, अंधा सम्मिलन और बंद करने के लिए,रडार और अन्य पूर्ण प्रणालियों की मॉड्यूलरता के लिए अनुकूल, देश-विदेश में व्यापक रूप से उपयोग किया गया है।
आवेदनः
1- एयरोस्पेस: विमानों, उपग्रहों और अन्य एयरोस्पेस उपकरणों में, विभिन्न प्रकार के इलेक्ट्रॉनिक उपकरणों और संचार प्रणालियों को जोड़ने के लिए उपयोग किया जाता है, जैसे उपग्रह संचार एंटेना,हवाई रडार, इलेक्ट्रॉनिक युद्ध प्रणाली आदि, बीएमए कनेक्टर्स के लघुकरण और हल्के वजन की विशेषताएं एयरोस्पेस उपकरण के वजन को कम करने के लिए अनुकूल हैं,और उपकरण की पोर्टेबिलिटी और गतिशीलता में सुधारएक ही समय में, उनकी उच्च विश्वसनीयता और भूकंपीयता, एयरोस्पेस वातावरण की कठोर परिस्थितियों के अनुकूल है।
2परीक्षण और माप उपकरणः आरएफ परीक्षण उपकरणों में, जैसे कि स्पेक्ट्रम विश्लेषक, नेटवर्क विश्लेषक, सिग्नल जनरेटर आदि,इनका प्रयोग परीक्षण के अधीन उपकरण और परीक्षण यंत्रों के बीच आरएफ संकेत संचरण को जोड़ने के लिए किया जाता है।.इसके सटीक विद्युत प्रदर्शन और स्थिर कनेक्शन विशेषताएं परीक्षण परिणामों की सटीकता और विश्वसनीयता सुनिश्चित कर सकती हैं और परीक्षण और माप की दक्षता और सटीकता में सुधार करने में मदद कर सकती हैं.
नोटः
हमारे पास 10,000 से अधिक प्रकार के इंटरकनेक्ट उत्पाद हैं (((बीएनसी,टीएनसी,एमसीएक्स,एमएमसीएक्स,एसएमए,एसएसएमए,एसएमबी,एसएसएमबी,बीएमए,एसबीएमए,एसएमसी,एससी,एसएमपी,एसएसएमपी आदि.), यदि आप जिस कनेक्टर का उपयोग कर रहे हैं, वह नहीं मिला है, तो, आप इस प्रकार के कनेक्टर का उपयोग कर सकते हैं।कृपया अपने विवरण के साथ हमसे संपर्क करें.
