उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | टीएनसी कनेक्टर | चढ़ाना: | निक्ल से पोलिश किया हुआ |
|---|---|---|---|
| प्रतिबाधा: | 50Ω | सामग्री: | पीतल |
| संपर्क सामग्री: | पीतल, BeCu | स्थायित्व: | 500 चक्र |
| डिजाइन मानक:: | आईईसी 60169-17 | प्रकार: | सीधा |
| प्रमुखता देना: | टीएनसी सीधी आरएफ समाक्षीय कनेक्टर,स्टेनलेस स्टील आरएफ समाक्षीय कनेक्टर,SFF-50-3-1 आरएफ कोएक्सियल कनेक्टर |
||

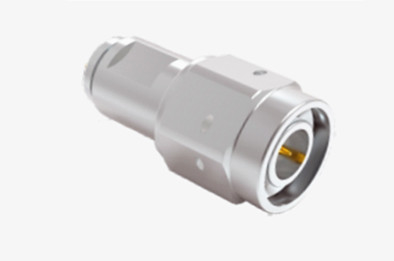

टीएनसी सीधी पुरुष स्टेनलेस स्टील आरएफ समाक्षीय कनेक्टर के लिए एसएफएफ-50-3-1 केबल
टीएनसी सीरीज का उत्पाद बीएनसी कनेक्टर का एक थ्रेडेड संस्करण है, जिसमें सुरक्षित संभोग के लिए पेंच थ्रेड हैं। ये लघु, थ्रेडेड,जलरोधक इकाइयों को एक स्थिर 50 ओम प्रतिबाधा बनाए रखने और DC-11 GHz आवृत्ति सीमा के भीतर काम करते हैं. टीएनसी कनेक्टर के दो मुख्य प्रकार हैंः मानक और रिवर्स ध्रुवीयता. आम तौर पर मरने के लिए कास्ट और ढाला घटकों से निर्मित,ये लागत प्रभावी कनेक्टर विभिन्न प्रकार के वाणिज्यिक अनुप्रयोगों के लिए उपयुक्त हैंयद्यपि उनका प्रदर्शन औद्योगिक या उच्च गुणवत्ता वाले ग्रेड उत्पादों के बराबर नहीं हो सकता है, वे एंटीना कनेक्शन जैसे अनुप्रयोगों में उत्कृष्ट हैं। टीएनसी कनेक्टर का व्यापक रूप से एवियोनिक्स में उपयोग किया जाता है,रक्षाइसके अतिरिक्त, रिवर्स ध्रुवीयता और टीएनसी कनेक्टर के 75 ओम संस्करण भी उपलब्ध हैं।
विनिर्देश
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
|
विद्युत विशेषताएं
|
||||
|
प्रतिबाधा
|
50Ω
|
|||
|
आवृत्ति सीमा
|
डीसी~4GHz
|
|||
|
नामित वोल्टेज
|
2500VRMS (समुद्र स्तर पर अधिकतम)
|
|||
|
डायलेक्ट्रिक्स वोल्टेज प्रतिरोध
|
750VRMS (समुद्र स्तर पर अधिकतम)
|
|||
|
इन्सुलेशन प्रतिरोध
|
≥2000MΩ
|
|||
|
संपर्क प्रतिरोध
|
बाहरी कंडक्टर
|
≤6mΩ
|
||
|
केंद्र कंडक्टर
|
≤1.5mΩ
|
|||
|
वीएसएमआर
|
≤1.3
|
|||
यांत्रिक विनिर्देश
| डिजाइन मानक | आईईसी 60169-17 |
| RoHS अनुरूप | हाँ |
| केंद्र संपर्क समाप्ति | क्रिम |
| बाहरी संपर्क समाप्ति | क्रिम |
| संभोग चक्र | 500चक्र |
| संपर्क को बनाए रखना | 10N मिनट |
| केबल प्रतिधारण | 100 एन मिनट |
| संभोग बल | 13.6N अधिकतम |
| अनकपलिंग बल | 13.6N अधिकतम |

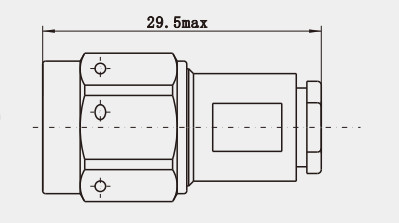

विस्तृत चित्र
विशेषताएं:
1. घुमावदार कनेक्शनः घुमावदार कनेक्शन, यह कनेक्शन कनेक्शन को अधिक ठोस और विश्वसनीय बनाता है, बायोनेट और अन्य कनेक्शन विधियों की तुलना में, आकस्मिक ढीला होने से बेहतर तरीके से रोक सकता है,अवसरों के लिए उपयुक्त है जो कनेक्शन की उच्च स्थिरता की आवश्यकता है, जैसे कि मोबाइल संचार उपकरण के कंपन स्थितियों में।
2बाहरी कंडक्टर का विशिष्ट आंतरिक व्यासः बाहरी कंडक्टर का आंतरिक व्यास 6.5 मिमी (0.256 इंच) है, और कुछ अन्य सामान्य प्रकार के आरएफ समाक्षीय कनेक्टर, जैसे कि बीएनसी प्रकार, एसएमए प्रकार,आदि. स्पष्ट अंतर के आकार में, उपयोग के बीच पहचान और अंतर करना आसान है।
आवेदनः
1वायरलेस संचार: इसका उपयोग वायरलेस बेस स्टेशनों, उपग्रह संचार उपकरण और रेडियो ट्रांसमीटर को स्थिर आरएफ कनेक्शन प्रदान करने के लिए जोड़ने के लिए किया जाता है। मोबाइल संचार में,क्या यह बेस स्टेशनों के बीच सिग्नल ट्रांसमिशन है या बेस स्टेशनों और मोबाइल टर्मिनलों के बीच संचार है, टीएनसी कनेक्टर एक ही समय में संवाद करने वाले बड़ी संख्या में उपयोगकर्ताओं की जरूरतों को पूरा करने के लिए संकेतों का कुशल और स्थिर संचरण सुनिश्चित कर सकते हैं।
2वायर्ड कम्युनिकेशन: वायर्ड कम्युनिकेशन सिस्टम जैसे कि लोकल एरिया नेटवर्क और मेट्रोपॉलिटन एरिया नेटवर्क में, विभिन्न वायर्ड कम्युनिकेशन उपकरणों को जोड़ने के लिए टीएनसी कनेक्टर का उपयोग किया जा सकता है।जैसे स्विच, राउटर आदि, उच्च गति से डेटा ट्रांसमिशन और नेटवर्क के स्थिर संचालन को प्राप्त करने के लिए।
नोटः
हमारे पास 10,000 से अधिक प्रकार केटीएनसी कनेक्टर, यदि आप जिस कनेक्टर का उपयोग कर रहे हैं, वह नहीं मिला है, तो कृपया हमें अपने विवरण के साथ संपर्क करेंls.
