उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
विस्तृत उत्पाद विवरण
| प्रोडक्ट का नाम: | 2 छेद निकला हुआ किनारा एसएमपी पुरुष आरएफ समाक्षीय एडाप्टर कनेक्टर | नमूना: | एसएमपी-केके13 |
|---|---|---|---|
| आवृति सीमा: | 0.3MHz-18GHz | आवास: | तांबा मिश्र धातु, सोना चढ़ाना |
| पैकेजिंग विवरण: | तांबे की मिश्र धातु, सोने की परत | भुगतान की शर्तें: | पीटीएफई |
| आपूर्ति की योग्यता: | अंधा साथी | इन्सुलेशन प्रतिरोध: | >5000MΩ |
| डीडब्ल्यूवी: | 500V | मॉडल नंबर: | 50Ω |
| लंबाई: | 10.7मिमी | तापमान: | -55℃～+125℃ |
| स्टॉक में: | >800पीसी | ||
| प्रमुखता देना: | SMP female to female adapter,SMP jack to jack connector,18GHz RF coaxial adapter |
||
उत्पाद का वर्णन:
एसएमपी कनेक्टर एक पुश-ऑन उप-लघु आरएफ समाक्षीय एडाप्टर कनेक्टर है जिसे 40Ghz तक उच्च आवृत्ति के अनुप्रयोगों के लिए डिज़ाइन किया गया है। यह अपने कॉम्पैक्ट आकार और विश्वसनीय प्रदर्शन के लिए जाना जाता है,इसे विभिन्न इलेक्ट्रॉनिक उपकरणों में उपयोग के लिए आदर्श बनाता हैयह उच्च घनत्व बोर्ड कनेक्शन का एहसास करने के लिए बड़े माउंटिंग स्थान को बचा सकता है।पुरुष प्लग में तीन संरचनाएं हैं: पूर्ण ढलान, सीमित ढलान (जिसे अर्ध ढलान, आधा ढलान भी कहा जाता है) और चिकनी बोर (पकड़ने वाले के दस्ताने सहित) ।
विभिन्न उपयोग अनुप्रयोगों के अनुसार, उपयोगकर्ता विभिन्न संरचनाओं के साथ पुरुष प्लग का चयन कर सकता है। जब उपयोगकर्ता को आवृत्ति अंतर की आवश्यकता नहीं होती है, तो वे पूर्ण डिस्टेंस चुन सकते हैं।पूर्ण विरामअधिकतम कनेक्शन प्रतिधारण बल, सबसे अच्छा कंपन प्रतिरोध और प्रभाव प्रदर्शन है। यह आमतौर पर केबल कनेक्शन के लिए प्रयोग किया जाता है।
जब उपयोगकर्ता को कई बार सम्मिलित करने की आवश्यकता होती है, तो वे सीमित ढीलापन (जिसे अर्ध ढीलापन, आधा ढीलापन भी कहा जाता है) का उपयोग कर सकते हैं।वह प्रतिधारण बल मध्यम आधार हैचिकनी बोर संरचना परइसका व्यापक रूप से पीसीबी असेंबली और ब्लाइंड युग्मन कनेक्शन के लिए उपयोग किया जाता है।
जब उपयोगकर्ता को अधिक की आवश्यकता होती है या बोर्ड आरएफ समाक्षीय एडाप्टर कनेक्टर के लिए कई एसएमपी बोर्ड को इकट्ठा करना पड़ता है, तो वे चिकनी बोर संरचना का चयन कर सकते हैं।एक ही संलग्नक बल और विघटन बल है और अक्षीय और रेडियल असंगतता की अनुमति देता है। यह अक्सर अंधा संभोग कनेक्शन में उपयोग किया जाता है।
|
विद्युत विशेषताएं
|
||
|
प्रतिबाधा
|
50Ω
|
|
|
आवृत्ति सीमा
|
डीसी~40GHz
|
|
|
नामित वोल्टेज
|
170VRMS
|
|
|
डायलेक्ट्रिक्स वोल्टेज प्रतिरोध
|
500VRMS
|
|
|
इन्सुलेशन प्रतिरोध
|
≥5000MΩ
|
|
|
|
बाहरी कंडक्टर
|
सामान्य≤2.5mΩ
|
|
केंद्र कंडक्टर
|
सामान्य≤6mΩ
|
|
|
वीएसडब्ल्यूआर
|
≤1.3
|
|
| वीएसडब्ल्यूआर | डीसी~18GHz | 18 गीगाहर्ट्ज से 26.5 गीगाहर्ट्ज | 26.5~40GHz | |
| सीधा | ≤1.25 | ≤1.3 | ≤1.4 | |
| सही कोण | ≤1.3 | |||
| एडाप्टर | ≤1.25 | ≤1.3 | ≤1.4 | |
| अन्य | ≤1.3 |

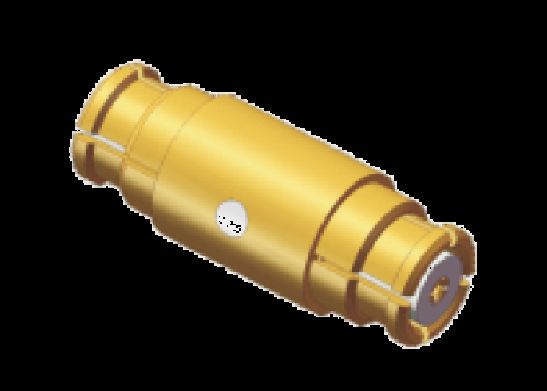

एसएमपी जैक से जैक का रूपरेखा आयामःSMP-KK13 18GHz तक
अन्यएसएमपी महिला से महिला तकसमान मॉडल: एसएमपी-केके25 40GHz तक
अधिक उत्पादों के लिए, कृपया हमें स्वतंत्र रूप से संपर्क करेंआरएफ समाक्षीय एडाप्टर कनेक्टरसूची बिक्री3@xa-elite.com.cn
अनुप्रयोग:
सियान एलीट इलेक्ट्रॉनिक आरएफ कनेक्टर और एडाप्टर, माइक्रोवेव/वेवगाइड घटकों और केबल असेंबली का एक अग्रणी निर्माता है, जो एयरोस्पेस, विमानन, नेविगेशन, उपग्रह, रडार,संचार23 वर्ष से अधिक समय से खेतों में.
अनुकूलन:
विभिन्न लंबाई एसएमपी सीधे के लिए उत्पाद अनुकूलन सेवाएंआरएफ समाक्षीय एडाप्टर कनेक्टरउपलब्ध हैंः
ब्रांड नाम: ELT
MOQ: 200 पीसी
मूल्यः मात्रा के आधार पर
कृपया हमें ड्राइंग या विवरण भेजें और हम अपने इंजीनियर को मूल्यांकन की व्यवस्था करने देंगे या हम आपको वैकल्पिक मॉडल की सिफारिश करेंगे या हमारे समाधान की आपूर्ति करेंगे।
हम भी कनेक्टर्स के लिए अनुकूलन की आपूर्ति कर सकते हैं जैसे किएसएमए, एसएसएमए, एसएमपी, एसएसएमपी ((एसएमपीएम), सीएसएमपी ((एसएमपीएस), एएसएमपी, एन, टीएनसी, टीएनसीए,, बीएमए, एसबीएमए, 2.92 मिमी, 2.4 मिमी, 1.85 मिमी, माइक्रो डी कनेक्टर,आरएफ भार,एंटीना, फिल्टर, पावर डिवाइडर, युग्मक।
पैकिंग और शिपिंग:
एसएमपी सीधे के लिए पैकेजिंगआरएफ समाक्षीय एडाप्टर कनेक्टर:
1 टुकड़ा/ छोटा प्लास्टिक बैग
10 टुकड़े/ बड़ा प्लास्टिक बैग
100 टुकड़े/कार्टन बॉक्स
एसएमपी सीधीआरएफ समाक्षीय एडाप्टर कनेक्टरशिपिंग के दौरान इसकी सुरक्षा सुनिश्चित करने के लिए एक छोटे से कार्डबोर्ड बॉक्स में सुरक्षित रूप से पैक किया जाता है। बॉक्स को आसानी से पहचान के लिए उत्पाद के नाम और विनिर्देशों के साथ लेबल किया गया है।
नौवहन के लिए, एसएमपी सीधीआरएफ समाक्षीय एडाप्टर कनेक्टरकारॉन में रखा जाता है. हम शिपिंग के बाद ट्रैकिंग नंबर की आपूर्ति करेंगे.
