एन-केवाईडी13 गोल्ड प्लेटेड एन बल्कहेड फीमेल माइक्रोस्ट्रिप आरएफ कोएक्सियल कनेक्टर विद ब्रास पिन

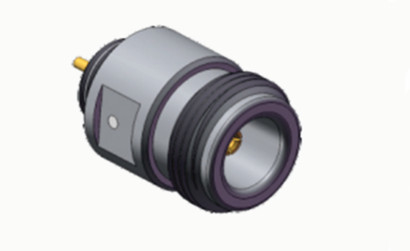

N-KYD13 Gold Plated N Bulkhead Female Microstrip RF Coaxial Connector With Brass Pin
N-KYD13 Gold Plated N Bulkhead Female Microstrip RF Coaxial Connector With Brass Pin N-KYD13 Gold Plated N Bulkhead Female Microstrip RF Coaxial Connector With Brass Pin

बड़ी छवि :  एन-केवाईडी13 गोल्ड प्लेटेड एन बल्कहेड फीमेल माइक्रोस्ट्रिप आरएफ कोएक्सियल कनेक्टर विद ब्रास पिन सबसे अच्छी कीमत

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीनी
ब्रांड नाम: ELT (Elite)
प्रमाणन: ISO-9001-2015
मॉडल संख्या: N-kyd13
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 100 पीसी
मूल्य: बातचीत योग्य
पैकेजिंग विवरण: मानक निर्यात कार्टन
प्रसव के समय: 5-7 कार्यदिवसों के भीतर (स्टॉक के लिए)
भुगतान शर्तें: टी/टी, एल/सी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 1,000,000 टुकड़े
विस्तृत उत्पाद विवरण
उत्पाद का नाम: एन प्रकार आरएफ समाक्षीय संबंधक चढ़ाना: सोना चढ़ाया हुआ
लिंग: महिला आवृति सीमा: डीसी ~ 11GHz
मॉडल: N-kyd13 प्रतिबाधा: 50Ω
प्रोडक्ट का नाम: एन प्रकार आरएफ समाक्षीय कनेक्टर
प्रमुखता देना:

गोल्ड प्लेटेड एन बल्कहेड कनेक्टर

,

एन फीमेल माइक्रोस्ट्रिप आरएफ कनेक्टर

,

आरएफ कोएक्सियल कनेक्टर पीतल पिन

पीतल पिन के साथ एन बल्कहेड फीमेल माइक्रोस्ट्रिप आरएफ कोएक्सियल कनेक्टर

टाइप-एन कनेक्टर थ्रेडेड कोएक्सियल इंटरफेस हैं जो अपने मजबूत कंपन प्रतिरोध, बेहतर विद्युत प्रदर्शन और 11 गीगाहर्ट्ज़ तक की विशिष्ट ऑपरेटिंग आवृत्ति के लिए जाने जाते हैं - हमारे उन्नत मॉडल इस क्षमता को 18 गीगाहर्ट्ज़ तक बढ़ाते हैं। ये बहुमुखी कनेक्टर कई आरएफ केबल प्लेटफार्मों पर असाधारण सिग्नल अखंडता प्रदर्शित करते हैं और एयरोस्पेस इंजीनियरिंग, रडार सिस्टम, माइक्रोवेव प्रौद्योगिकी, डिजिटल दूरसंचार, आरएफ इंस्ट्रूमेंटेशन और उच्च-आवृत्ति परीक्षण वातावरण में व्यापक अनुप्रयोग पाते हैं।

हम विविध तकनीकी विशिष्टताओं को पूरा करने के लिए अनुरूप टाइप-एन समाधानों के निर्माण में विशेषज्ञता रखते हैं। हमारी अनुकूलन क्षमताओं में कनेक्टर ओरिएंटेशन (मानक या राइट-एंगल कॉन्फ़िगरेशन), माउंटिंग शैलियाँ (पैनल-माउंट, चेसिस-माउंट, या फ्लैंज-माउंट डिज़ाइन), और विशेष एडाप्टर कॉन्फ़िगरेशन शामिल हैं, जो आपकी अनूठी सिस्टम आवश्यकताओं में सटीक एकीकरण सुनिश्चित करते हैं।



एन-केवाईडी13 गोल्ड प्लेटेड एन बल्कहेड फीमेल माइक्रोस्ट्रिप आरएफ कोएक्सियल कनेक्टर विद ब्रास पिन



विनिर्देश

नोट: मॉडल का विशिष्ट डेटा उत्पाद विनिर्देश पत्रक में डेटा पर आधारित है।

विद्युत विशेषताएँ
प्रतिबाधा 50Ω
आवृत्ति रेंज डीसी~11गीगाहर्ट्ज़ (अधिकतम 18गीगाहर्ट्ज़)
रेटेड वोल्टेज 1000VRMS* (अधिकतम समुद्र तल)
डाइलेक्ट्रिक्स वोल्टेज-प्रतिरोध 1500VRMS* (अधिकतम समुद्र तल)
इन्सुलेशन प्रतिरोध ≥5000MΩ
केंद्र प्रतिरोध बाहरी कंडक्टर ≤0.5mΩ
केंद्र कंडक्टर ≤1.5mΩ
वीएसडब्ल्यूआर ≤1.3
सामग्री और यांत्रिक विशेषताएँ
केंद्र कंडक्टर पुरुष पीतल,

निकल प्लेटेड

महिला फास्फोर कांस्य,

निकल प्लेटेड

लचीला संपर्क फास्फोर कांस्य निकल प्लेटेड
शैल / आवास पीतल, स्टेनलेस स्टील

निकल प्लेटेड

केबल क्लैंप पीतल निकल प्लेटेड
इन्सुलेटर पीटीएफई
गैस्केट सिलिकॉन रबर
स्थायित्व 500 चक्र

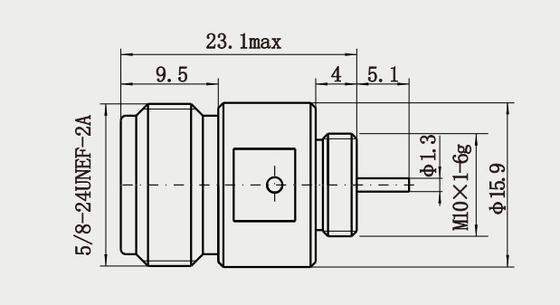

विस्तृत ड्राइंग

एन-केवाईडी13 गोल्ड प्लेटेड एन बल्कहेड फीमेल माइक्रोस्ट्रिप आरएफ कोएक्सियल कनेक्टर विद ब्रास पिन

विशेषताएँ:

1. यांत्रिक विशेषताएँ
थ्रेडेड कपलिंग डिज़ाइन: रोटरी टाइटनिंग के माध्यम से विश्वसनीय कनेक्शन, अच्छा यांत्रिक स्थिरता और कंपन प्रतिरोध प्रदान करता है, जो कंपन वातावरण (जैसे, एयरोस्पेस, ऑटोमोटिव उपकरण) के लिए उपयुक्त है।
मल्टी-माउंटिंग: विभिन्न स्थान आवश्यकताओं को पूरा करने के लिए स्ट्रेट, राइट एंगल, फ्लैंज माउंट या बल्कहेड माउंट कॉन्फ़िगरेशन का समर्थन करता है।
स्थायित्व: धातु सामग्री (जैसे पीतल या स्टेनलेस स्टील) चढ़ाना (जैसे सोना या चांदी चढ़ाना) के साथ मिलकर घर्षण प्रतिरोध, संक्षारण प्रतिरोध और दीर्घकालिक विश्वसनीयता सुनिश्चित करती है।



अनुप्रयोग:

1. एयरोस्पेस
रडार सिस्टम: रडार ट्रांससीवर मॉड्यूल और एंटेना को जोड़ने के लिए उपयोग किया जाता है, जो उच्च-शक्ति, उच्च-आवृत्ति सिग्नल ट्रांसमिशन की जरूरतों के अनुकूल है14।
उच्च-आवृत्ति परीक्षण उपकरण: औद्योगिक संचार और परीक्षण प्रणालियों में, एन कनेक्टर विश्वसनीय कनेक्शन प्रदान करते हैं जो कंपन-प्रतिरोधी, जलरोधक और धूलरोधक हैं14।
एवियोनिक्स उपकरण: हवाई संचार और नेविगेशन सिस्टम में उपयोग किया जाता है, जो चरम तापमान और यांत्रिक झटके वाले वातावरण के अनुकूल है14।
2. उद्योग और अनुसंधान
माइक्रोवेव प्रयोग और आरएफ आर एंड डी: प्रयोगशाला वातावरण में उच्च आवृत्ति सिग्नल परीक्षण और उपकरण एकीकरण का समर्थन करना, जैसे एंटीना डिजाइन और सामग्री विश्लेषण14।
उच्च-प्रदर्शन डेटा केंद्र: सर्वर और संचार उपकरणों के बीच उच्च-गति आरएफ लिंक के लिए सिग्नल अखंडता सुनिश्चित करने के लिए4।



उत्पाद कैटलॉग:

आरएफ एडाप्टर
आरएफ केबल असेंबली
ग्लास-टू-मेटल हर्मेटिक सील
जे30जे सीरीज कनेक्टर
माइक्रोवेव रोटरी जॉइंट्स
वेवगाइड टू कोएक्सियल एडाप्टर
एसएमए/एसएसएमए आरएफ कनेक्टर
एसएमपी/एसएसएमपी आरएफ कनेक्टर
एमसीएक्स/एमएमसीएक्स आरएफ कनेक्टर
टीएनसी आरएफ कनेक्टर
एन टाइप आरएफ कनेक्टर
बीएनसी आरएफ कनेक्टर



मिलीमीटर वेव कनेक्टर्स (2.4 मिमी, 2.92 मिमी)

पैकेजिंग और डिलीवरी:
* मानक निर्यात कार्टन



* ग्राहकों की आवश्यकताओं के अनुसार
नोट: हमारे पास 10,000 से अधिक प्रकार के  एन टाइपकनेक्टर
हैं, यदि आप जिस कनेक्टर का उपयोग कर रहे हैं वह नहीं मिलता है, तो कृपया अपने विवरण के साथ हमसे संपर्क करेंविवरण
