एन-केवाईडी13 गोल्ड प्लेटेड एन बल्कहेड फीमेल माइक्रोस्ट्रिप आरएफ कोएक्सियल कनेक्टर विद ब्रास पिन

मैं अब ऑनलाइन चैट कर रहा हूँ
उत्पाद बिल्कुल अपेक्षित और उच्च गुणवत्ता का था। सेवा उत्कृष्ट थी। फिर से जरूर आर्डर करेंगे।

—— ग्रेगरी, संयुक्त राज्य अमेरिका

मेरी आवश्यकताओं को समझें और सही हिस्सों की मांग करें।

—— इयान, न्यूजीलैंड

आपके साथ काम करने में बहुत खुशी हुई है और आपकी मदद और सुझाव के लिए धन्यवाद। आशा है कि निकट भविष्य में और अधिक तामपान होगा।

—— टेरेंस, सिंगापुर

एसएमपी कनेक्टर उच्च गुणवत्ता वाले हैं, रिसाव दर 1 * 10 ^ -9 mbar * l / s तक पहुंच सकती है। इस तरह के आर्थिक मूल्य के साथ एक बड़ा सौदा।

—— जॉन, संयुक्त राज्य अमेरिका

पेशेवर विक्रेता

—— अब्दु, सऊदी अरब

मुझे आपके उच्च आवृत्ति कनेक्टर मिल गए हैं और वे वास्तव में अच्छे हैं!

—— जैकी, कोरिया

हमने केबलों का परीक्षण किया और वे सभी उम्मीद के अनुसार काम करते हैं।

—— जोश, यूके

एन-केवाईडी13 गोल्ड प्लेटेड एन बल्कहेड फीमेल माइक्रोस्ट्रिप आरएफ कोएक्सियल कनेक्टर विद ब्रास पिन

N-KYD13 Gold Plated N Bulkhead Female Microstrip RF Coaxial Connector With Brass Pin
N-KYD13 Gold Plated N Bulkhead Female Microstrip RF Coaxial Connector With Brass Pin N-KYD13 Gold Plated N Bulkhead Female Microstrip RF Coaxial Connector With Brass Pin

बड़ी छवि :  एन-केवाईडी13 गोल्ड प्लेटेड एन बल्कहेड फीमेल माइक्रोस्ट्रिप आरएफ कोएक्सियल कनेक्टर विद ब्रास पिन सबसे अच्छी कीमत

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीनी
ब्रांड नाम: ELT (Elite)
प्रमाणन: ISO-9001-2015
मॉडल संख्या: N-kyd13
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 100 पीसी
मूल्य: negotiable
पैकेजिंग विवरण: मानक निर्यात कार्टन
प्रसव के समय: 5-7 कार्यदिवसों के भीतर (स्टॉक के लिए)
भुगतान शर्तें: टी/टी, एल/सी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 1,000,000 टुकड़े
विस्तृत उत्पाद विवरण
उत्पाद का नाम: एन प्रकार आरएफ समाक्षीय संबंधक चढ़ाना: सोना चढ़ाया हुआ
लिंग: महिला आवृति सीमा: डीसी ~ 11GHz
मॉडल: N-kyd13 प्रतिबाधा: 50Ω
प्रमुखता देना:

एन बल्कहेड फीमेल आरएफ कोएक्सियल कनेक्टर

,

एन फीमेल माइक्रोस्ट्रिप आरएफ कोएक्सियल कनेक्टर

,

आरएफ कोएक्सियल एन बल्कहेड फीमेल कनेक्टर

पीतल की पिन के साथ N Bulkhead महिला Microstrip आरएफ समाक्षीय कनेक्टर

टाइप-एन कनेक्टर्स अपने मजबूत कंपन प्रतिरोध, उत्कृष्ट विद्युत प्रदर्शन के लिए प्रसिद्ध threaded समाक्षीय इंटरफेस हैं,और 11 गीगाहर्ट्ज तक की विशिष्ट परिचालन आवृत्ति के साथ हमारे उन्नत मॉडल 18 गीगाहर्ट्ज तक इस क्षमता का विस्तारये बहुमुखी कनेक्टर कई आरएफ केबल प्लेटफार्मों पर असाधारण सिग्नल अखंडता का प्रदर्शन करते हैं और एयरोस्पेस इंजीनियरिंग, रडार सिस्टम, माइक्रोवेव प्रौद्योगिकी में व्यापक अनुप्रयोग पाते हैं।डिजिटल दूरसंचार, आरएफ उपकरण, और उच्च आवृत्ति परीक्षण वातावरण।

हम विभिन्न तकनीकी विनिर्देशों को पूरा करने के लिए अनुकूलित प्रकार-एन समाधानों के निर्माण में विशेषज्ञ हैं।हमारे अनुकूलन क्षमताओं कनेक्टर अभिविन्यास (मानक या सही कोण विन्यास) शामिल हैं, माउंटिंग शैलियों (पैनल-माउंट, चेसिस-माउंट, या फ्लैंज-माउंट डिजाइन), और विशेष एडाप्टर कॉन्फ़िगरेशन, आपकी अनूठी सिस्टम आवश्यकताओं में सटीक एकीकरण सुनिश्चित करते हैं।

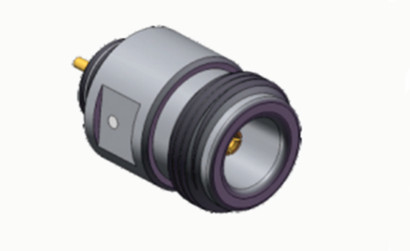

एन-केवाईडी13 गोल्ड प्लेटेड एन बल्कहेड फीमेल माइक्रोस्ट्रिप आरएफ कोएक्सियल कनेक्टर विद ब्रास पिन 0



विनिर्देश

नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।

विद्युत विशेषताएं
प्रतिबाधा 50Ω
आवृत्ति सीमा DC ~11GHz ((Max.18GHz)
नामित वोल्टेज 1000VRMS* (अधिकतम.समुद्र स्तर)
डायलेक्ट्रिक्स वोल्टेज प्रतिरोध 1500VRMS* (अधिकतम.समुद्र स्तर)
इन्सुलेशन प्रतिरोध ≥5000MΩ
केंद्र प्रतिरोध बाहरी कंडक्टर ≤0.5mΩ
केंद्र कंडक्टर ≤1.5mΩ
वीएसडब्ल्यूआर ≤1.3
सामग्री और यांत्रिक गुण
केंद्र कंडक्टर पुरुष पीतल,

निकेल लेपित

स्त्री फॉस्फर कांस्य,

निकेल लेपित

लचीला संपर्क फॉस्फर कांस्य निकेल लेपित
शेल / आवास पीतल, स्टेनलेस

निकेल लेपित

केबल क्लैंप पीतल निकेल लेपित
इन्सुलेटर पीटीएफई
गास्केट सिलिकॉन रबड़
स्थायित्व 500 चक्र

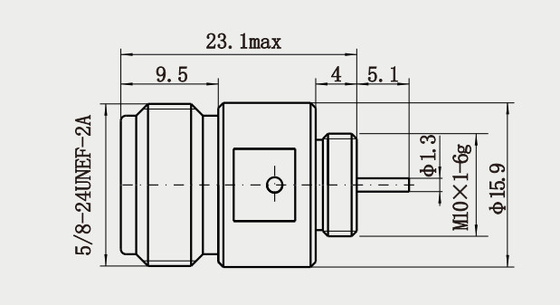

विस्तृत चित्र

एन-केवाईडी13 गोल्ड प्लेटेड एन बल्कहेड फीमेल माइक्रोस्ट्रिप आरएफ कोएक्सियल कनेक्टर विद ब्रास पिन 1

विशेषताएं:

1यांत्रिक गुण
घुमावदार युग्मन डिजाइनः घुमावदार कसने के माध्यम से विश्वसनीय कनेक्शन, अच्छी यांत्रिक स्थिरता और कंपन प्रतिरोध प्रदान करता है, कंपन वातावरण (जैसे, एयरोस्पेस,मोटर वाहन उपकरण).
मल्टी-माउंटिंगः विभिन्न स्थान आवश्यकताओं को पूरा करने के लिए सीधी, राइट एंगल, फ्लैंज माउंट या बुलक्वेड माउंट कॉन्फ़िगरेशन का समर्थन करता है।
स्थायित्व: धातु सामग्री (जैसे पीतल या स्टेनलेस स्टील) को पहनने के प्रतिरोध, संक्षारण प्रतिरोध और दीर्घकालिक विश्वसनीयता सुनिश्चित करने के लिए चढ़ाई (जैसे सोने या चांदी चढ़ाई) के साथ जोड़ा जाता है।



अनुप्रयोग:

1. एयरोस्पेस
रडार प्रणालीः उच्च शक्ति, उच्च आवृत्ति संकेत संचरण की जरूरतों के अनुकूल रडार ट्रांससीवर मॉड्यूल और एंटेना को जोड़ने के लिए प्रयोग किया जाता है14.
इलेक्ट्रॉनिक युद्ध उपकरण: सैन्य संचार और जामिंग प्रणालियों में, एन कनेक्टर विश्वसनीय कनेक्शन प्रदान करते हैं जो कंपन प्रतिरोधी, जलरोधक और धूलरोधक होते हैं14.
एवियोनिक्स उपकरण: हवा में संचार और नेविगेशन प्रणालियों में उपयोग किया जाता है, जो अत्यधिक तापमान और यांत्रिक सदमे के वातावरण के अनुकूल है14.
2उद्योग और अनुसंधान
माइक्रोवेव प्रयोग और आरएफ अनुसंधान एवं विकास: प्रयोगशाला वातावरण में उच्च आवृत्ति संकेत परीक्षण और उपकरण एकीकरण का समर्थन करना, जैसे कि एंटीना डिजाइन और सामग्री विश्लेषण14.
उच्च प्रदर्शन डेटा केंद्रः संकेत की अखंडता सुनिश्चित करने के लिए सर्वर और संचार उपकरणों के बीच उच्च गति आरएफ लिंक के लिए4.



उत्पाद सूचीः

आरएफ एडाप्टर
आरएफ केबल के इकट्ठे
ग्लास-मेटल हेर्मेटिक सील
J30J श्रृंखला कनेक्टर
माइक्रोवेव रोटरी जोड़
समाक्षीय एडाप्टर के लिए वेवगाइड
एसएमए/एसएसएमए आरएफ कनेक्टर
एसएमपी/एसएसएमपी आरएफ कनेक्टर
MCX/MMCX आरएफ कनेक्टर
टीएनसी आरएफ कनेक्टर
एन प्रकार आरएफ कनेक्टर
बीएनसी आरएफ कनेक्टरमिलीमीटर वेव कनेक्टर ((2.4mm, 2.92mm)



पैकेजिंग और डिलीवरीः

* मानक निर्यात कार्टन
* ग्राहकों की आवश्यकताओं के अनुसार



नोटः
हमारे पास 10,000 से अधिक प्रकार केएन प्रकार कनेक्टर, यदि आप जिस कनेक्टर का उपयोग कर रहे हैं, वह नहीं मिला है, तो कृपया हमें अपने विवरण के साथ संपर्क करें
ls.
