अनुकूलन योग्य एन-केवाईडी9 बुलक्वेड महिला आरएफ कोएक्सियल कनेक्टर माइक्रोस्ट्रिप और निकेल प्लेटिंग के साथ

मैं अब ऑनलाइन चैट कर रहा हूँ
प्रमाणन
चीन Xi'an Elite Electronics Co., Ltd. प्रमाणपत्र
चीन Xi'an Elite Electronics Co., Ltd. प्रमाणपत्र
उत्पाद बिल्कुल अपेक्षित और उच्च गुणवत्ता का था। सेवा उत्कृष्ट थी। फिर से जरूर आर्डर करेंगे।

—— ग्रेगरी, संयुक्त राज्य अमेरिका

मेरी आवश्यकताओं को समझें और सही हिस्सों की मांग करें।

—— इयान, न्यूजीलैंड

आपके साथ काम करने में बहुत खुशी हुई है और आपकी मदद और सुझाव के लिए धन्यवाद। आशा है कि निकट भविष्य में और अधिक तामपान होगा।

—— टेरेंस, सिंगापुर

एसएमपी कनेक्टर उच्च गुणवत्ता वाले हैं, रिसाव दर 1 * 10 ^ -9 mbar * l / s तक पहुंच सकती है। इस तरह के आर्थिक मूल्य के साथ एक बड़ा सौदा।

—— जॉन, संयुक्त राज्य अमेरिका

पेशेवर विक्रेता

—— अब्दु, सऊदी अरब

मुझे आपके उच्च आवृत्ति कनेक्टर मिल गए हैं और वे वास्तव में अच्छे हैं!

—— जैकी, कोरिया

हमने केबलों का परीक्षण किया और वे सभी उम्मीद के अनुसार काम करते हैं।

—— जोश, यूके

अनुकूलन योग्य एन-केवाईडी9 बुलक्वेड महिला आरएफ कोएक्सियल कनेक्टर माइक्रोस्ट्रिप और निकेल प्लेटिंग के साथ

Customizable N-KYD9 Bulkhead Female RF Coaxial Connector With Microstrip And Nickel Plating
Customizable N-KYD9 Bulkhead Female RF Coaxial Connector With Microstrip And Nickel Plating Customizable N-KYD9 Bulkhead Female RF Coaxial Connector With Microstrip And Nickel Plating

बड़ी छवि :  अनुकूलन योग्य एन-केवाईडी9 बुलक्वेड महिला आरएफ कोएक्सियल कनेक्टर माइक्रोस्ट्रिप और निकेल प्लेटिंग के साथ सबसे अच्छी कीमत

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीनी
ब्रांड नाम: ELT (Elite)
प्रमाणन: ISO-9001-2015
मॉडल संख्या: N-kyd9
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 100 पीसी
मूल्य: बातचीत योग्य
पैकेजिंग विवरण: मानक निर्यात कार्टन
प्रसव के समय: 5-7 कार्यदिवसों के भीतर (स्टॉक के लिए)
भुगतान शर्तें: टी/टी, एल/सी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 1,000,000 टुकड़े
विस्तृत उत्पाद विवरण
उत्पाद का नाम: एन प्रकार आरएफ समाक्षीय कनेक्टर चढ़ाना: सोना चढ़ाया / निकल चढ़ाया हुआ
प्रतिबाधा: 50Ω आवृति सीमा: डीसी ~ 11GHz
मॉडल: N-kyd9 लिंग: महिला
प्रोडक्ट का नाम: एन प्रकार आरएफ समाक्षीय कनेक्टर
प्रमुखता देना:

एन-केवाईडी9 बल्कहेड फीमेल आरएफ कनेक्टर

,

निकेल-प्लेटेड आरएफ कोएक्सियल कनेक्टर

,

माइक्रोस्ट्रिप आरएफ कोएक्सियल एडॉप्टर कनेक्टर

माइक्रोस्ट्रिप के साथ एन बल्कहेड फीमेल आरएफ कोएक्सियल कनेक्टर

एन-टाइप कनेक्टर सटीक-इंजीनियर्ड, थ्रेडेड कोएक्सियल इंटरफेस हैं जो अपने असाधारण कंपन प्रतिरोध, अनुकूलित विद्युत प्रदर्शन और विस्तारित आवृत्ति क्षमताओं के लिए जाने जाते हैं। जबकि मानक मॉडल आमतौर पर 11 गीगाहर्ट्ज तक का समर्थन करते हैं, हमारे उन्नत कॉन्फ़िगरेशन 18 गीगाहर्ट्ज तक के परिचालन बैंडविड्थ प्राप्त करते हैं। ये बहुमुखी कनेक्टर विभिन्न आरएफ केबल प्रकारों में सिग्नल अखंडता बनाए रखते हैं और एयरोस्पेस इंजीनियरिंग, रडार नेटवर्क, माइक्रोवेव दूरसंचार, डिजिटल डेटा ट्रांसमिशन और आरएफ इंस्ट्रूमेंटेशन प्लेटफार्मों में उच्च-विश्वसनीयता प्रणालियों के अभिन्न अंग हैं। हम विशिष्ट अनुप्रयोग आवश्यकताओं और पर्यावरणीय चुनौतियों को संबोधित करने के लिए अनुरूप एन-टाइप समाधान डिजाइन करने में विशेषज्ञ हैं।



विनिर्देश

नोट: मॉडल का विशिष्ट डेटा उत्पाद विनिर्देश पत्रक में डेटा पर आधारित है।

विद्युत विशेषताएँ
प्रतिबाधा 50Ω
आवृत्ति रेंज DC~11GHz(Max.18GHz)
रेटेड वोल्टेज 1000VRMS*(Max.Sea Level)
डाइलेक्ट्रिक्स वोल्टेज-प्रतिरोध 1500VRMS*(Max.Sea Level)
इन्सुलेशन प्रतिरोध ≥5000MΩ
केंद्र प्रतिरोध बाहरी कंडक्टर ≤0.5mΩ
केंद्र कंडक्टर ≤1.5mΩ
VSWR ≤1.3
सामग्री और यांत्रिक विशेषताएँ
केंद्र कंडक्टर पुरुष पीतल, सोने का लेप
महिला फास्फोर कांस्य, सोने का लेप
लचीला संपर्क फास्फोर कांस्य निकल चढ़ाया हुआ पैसिवेशन
शैल / आवास पीतल स्टेनलेस स्टील सोने का लेप पैसिवेशन
केबल क्लैंप पीतल निकल चढ़ाया हुआ
इन्सुलेटर PTFE
गैस्केट सिलिकॉन रबर
स्थायित्व 500 चक्र

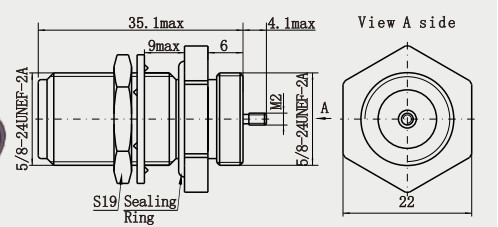

विस्तृत ड्राइंग

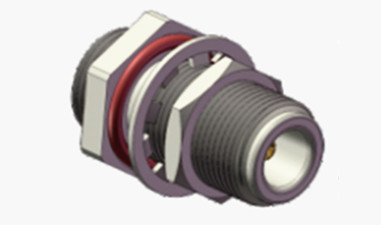

अनुकूलन योग्य एन-केवाईडी9 बुलक्वेड महिला आरएफ कोएक्सियल कनेक्टर माइक्रोस्ट्रिप और निकेल प्लेटिंग के साथ

अनुकूलन योग्य एन-केवाईडी9 बुलक्वेड महिला आरएफ कोएक्सियल कनेक्टर माइक्रोस्ट्रिप और निकेल प्लेटिंग के साथ

विशेषताएँ:

1. अनुकूलनशीलता की विस्तृत श्रृंखला: आरएफ केबल (जैसे, अर्ध-कठोर केबल, लचीले केबल) की एक विस्तृत श्रृंखला के साथ संगत, एडेप्टर के माध्यम से SMA, BNC, TNC और अन्य कनेक्टरों के साथ परिवर्तित किया जा सकता है, जो माइक्रोवेव उपकरण, एयरोस्पेस, रडार, परीक्षण उपकरण और अन्य क्षेत्रों 245 के लिए उपयुक्त है।
2. उच्च शक्ति हैंडलिंग: उच्च शक्ति आरएफ अनुप्रयोगों के लिए उपयुक्त, जैसे बेस स्टेशन, ट्रांसमीटर, उपग्रह संचार, आदि, छोटे कनेक्टर (जैसे, BNC) 36 की तुलना में बेहतर शक्ति क्षमता के साथ।
3. सुविधाजनक संचालन: थ्रेडेड कनेक्शन मैन्युअल रूप से या उपकरणों के साथ त्वरित प्लगिंग और अनप्लगिंग की सुविधा देता है, और कुछ मॉडल सोल्डर-मुक्त क्रिम्पिंग विधि 4 का समर्थन करते हैं।
4. संभावित समस्याएं: प्रतिबाधा मिलान पर ध्यान दिया जाना चाहिए (50Ω और 75Ω को मिश्रित नहीं किया जा सकता है), सम्मिलन और हटाने के पहनने के कारण प्रतिबिंब में वृद्धि, साथ ही दुरुपयोग (जैसे अत्यधिक कसना) 35 के कारण क्षति।

अनुप्रयोग:

1. केबल टेलीविजन नेटवर्क: एनालॉग/डिजिटल सिग्नल ट्रांसमिशन का समर्थन करने के लिए ट्रंक्ड ट्रांसमिशन (जैसे, CATV सिस्टम) में 75Ω कोएक्सियल केबल को जोड़ता है।
2. प्रसारण ट्रांसमीटर: उच्च शक्ति प्रसारण संकेतों का सामना करने के लिए एफएम/यूएचएफ ट्रांसमीटर के लिए आरएफ आउटपुट पोर्ट।
3. फिल्म और टेलीविजन उत्पादन: कैमरा वायरलेस माइक्रोफोन, वीडियो ट्रांसमिशन उपकरण (जैसे माइक्रोवेव ट्रांसमिशन) को जोड़ना।
4. माइक्रोवेव उपकरण: माइक्रोवेव ओवन, आरएफ हीटिंग उपकरण में उच्च शक्ति माइक्रोवेव सिग्नल प्रसारित करना।
5. रडार डिटेक्टर: ऑटोमोबाइल टक्कर से बचाव रडार, मौसम रडार के लिए आरएफ फ्रंट-एंड कनेक्शन।
कण त्वरक/परमाणु चुंबकीय अनुनाद: वैज्ञानिक अनुसंधान उपकरणों में उच्च-आवृत्ति नियंत्रण संकेतों या आरएफ ऊर्जा का संचरण।



उत्पाद कैटलॉग:

आरएफ एडेप्टर
आरएफ केबल असेंबली
ग्लास-टू-मेटल हर्मेटिक सील
J30J सीरीज कनेक्टर
माइक्रोवेव रोटरी जॉइंट्स
वेवगाइड टू कोएक्सियल एडॉप्टर
SMA/SSMA RF कनेक्टर
SMP/SSMP RF कनेक्टर
MCX/MMCX RF कनेक्टर
TNC RF कनेक्टर
एन टाइप RF कनेक्टर
BNC RF कनेक्टर



मिलीमीटर वेव कनेक्टर्स (2.4mm, 2.92mm)

पैकेजिंग और डिलीवरी:
* मानक निर्यात कार्टन



* ग्राहकों की आवश्यकताओं के अनुसार
नोट: हमारे पास 10,000 से अधिक प्रकार के  एन टाइपकनेक्टर
हैं, यदि आप जिस कनेक्टर का उपयोग कर रहे हैं वह नहीं मिलता है, तो कृपया अपने विवरण के साथ हमसे संपर्क करेंls
