माइक्रोस्ट्रिप ब्रास सामग्री के साथ गोल्ड प्लेटेड एन फीमेल 4-होल फ्लैंज आरएफ कोएक्सियल कनेक्टर

Gold Plated N Female 4-hole Flange RF Coaxial Connector with Microstrip Brass Material
Gold Plated N Female 4-hole Flange RF Coaxial Connector with Microstrip Brass Material Gold Plated N Female 4-hole Flange RF Coaxial Connector with Microstrip Brass Material

बड़ी छवि :  माइक्रोस्ट्रिप ब्रास सामग्री के साथ गोल्ड प्लेटेड एन फीमेल 4-होल फ्लैंज आरएफ कोएक्सियल कनेक्टर सबसे अच्छी कीमत

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीनी
ब्रांड नाम: ELT (Elite)
प्रमाणन: ISO-9001-2015
मॉडल संख्या: N-kfd469
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 100 पीसी
मूल्य: बातचीत योग्य
पैकेजिंग विवरण: मानक निर्यात कार्टन
प्रसव के समय: 5-7 कार्यदिवसों के भीतर (स्टॉक के लिए)
भुगतान शर्तें: टी/टी, एल/सी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 1,000,000 टुकड़े
विस्तृत उत्पाद विवरण
उत्पाद का नाम: एन प्रकार आरएफ समाक्षीय संबंधक चढ़ाना: सोना चढ़ाया / निकल चढ़ाया हुआ
प्रतिबाधा: 50Ω आवृति सीमा: डीसी ~ 11GHz
मॉडल: N-kfd469 लिंग: महिला
सामग्री: पीतल इन्सुलेटर: पीटीएफई
स्थायित्व: 500 चक्र प्रोडक्ट का नाम: एन प्रकार आरएफ समाक्षीय कनेक्टर
प्रमुखता देना:

गोल्ड प्लेटेड एन फीमेल आरएफ कनेक्टर

,

4-छेद फ्लैंज आरएफ समाक्षीय कनेक्टर

,

माइक्रोस्ट्रिप पीतल आरएफ एडाप्टर कनेक्टर

माइक्रोस्ट्रिप के साथ एन फीमेल 4-होल फ्लैंज आरएफ कोएक्सियल कनेक्टर

एन टाइप कनेक्टर थ्रेडेड कपलिंग वाले कोएक्सियल कनेक्टर होते हैं, जो अपनी उत्कृष्ट एंटी-वाइब्रेशन क्षमताओं और इलेक्ट्रिकल परफॉरमेंस के लिए जाने जाते हैं। वे 18GHz तक की फ्रीक्वेंसी को सपोर्ट करते हैं और विभिन्न प्रकार की आरएफ केबलों के साथ संगत हैं। इन कनेक्टर्स का व्यापक रूप से एविएशन, एयरोस्पेस, रडार, माइक्रोवेव और डिजिटल कम्युनिकेशन, और टेस्ट और मेजरमेंट इंस्ट्रूमेंट्स जैसे अनुप्रयोगों में उपयोग किया जाता है। हम अपने ग्राहकों की विशिष्ट आवश्यकताओं को पूरा करने के लिए टाइप-एन कनेक्टर्स के लिए कस्टमाइजेशन सेवाएं प्रदान करते हैं।



विनिर्देश

नोट: मॉडल का विशिष्ट डेटा उत्पाद विनिर्देश पत्रक में डेटा पर आधारित है।

विद्युत विशेषताएँ
प्रतिबाधा 50Ω
आवृत्ति रेंज DC~11GHz(अधिकतम 18GHz)
रेटेड वोल्टेज 1000VRMS*(अधिकतम समुद्र तल)
डाइलेक्ट्रिक्स वोल्टेज-प्रतिरोध 1500VRMS*(अधिकतम समुद्र तल)
इन्सुलेशन प्रतिरोध ≥5000MΩ
सेंटर रेजिस्टेंस बाहरी कंडक्टर ≤0.5mΩ
सेंटर कंडक्टर ≤1.5mΩ
VSWR ≤1.3
सामग्री और यांत्रिक विशेषताएँ
सेंटर कंडक्टर पुरुष पीतल, सोने का पानी चढ़ा हुआ
महिला फास्फोर कांस्य, सोने का पानी चढ़ा हुआ
लचीला संपर्क फास्फोर कांस्य निकेल प्लेटेड पैसिवेशन
शैल / हाउसिंग पीतल स्टेनलेस स्टील गोल्ड प्लेटेड पैसिवेशन
केबल क्लैंप पीतल निकेल प्लेटेड
इन्सुलेटर PTFE
गैस्केट सिलिकॉन रबर
टिकाऊपन 500 साइकल





विस्तृत ड्राइंग

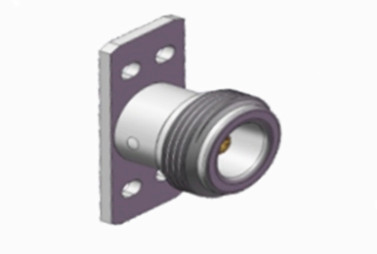

माइक्रोस्ट्रिप ब्रास सामग्री के साथ गोल्ड प्लेटेड एन फीमेल 4-होल फ्लैंज आरएफ कोएक्सियल कनेक्टर

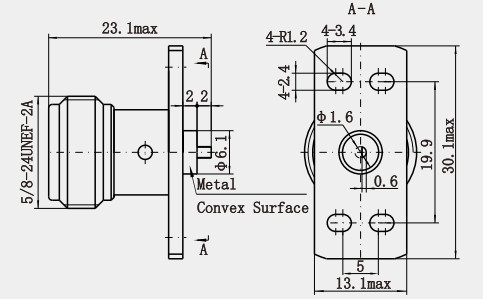

आउटलाइन ड्राइंग:

माइक्रोस्ट्रिप ब्रास सामग्री के साथ गोल्ड प्लेटेड एन फीमेल 4-होल फ्लैंज आरएफ कोएक्सियल कनेक्टर

विशेषताएँ:

1. कम हानि: उच्च गुणवत्ता वाली सामग्री और सटीक निर्माण प्रक्रिया को अपनाकर, सिग्नल ट्रांसमिशन के दौरान उत्पन्न हानि अत्यंत कम होती है, जो सिग्नल ट्रांसमिशन की दक्षता और गुणवत्ता में सुधार करने में मदद करती है।

2. उच्च शील्डिंग: शेल आमतौर पर अच्छी विद्युत चुम्बकीय शील्डिंग प्रदर्शन वाली धातु सामग्री से बना होता है, जो सिग्नल ट्रांसमिशन पर बाहरी विद्युत चुम्बकीय हस्तक्षेप के प्रभाव को प्रभावी ढंग से रोक सकता है।



अनुप्रयोग:

1. उच्च-प्रदर्शन विद्युत विशेषताएँ: एन-टाइप माइक्रोस्ट्रिप कनेक्टर्स सिग्नल ट्रांसमिशन के दौरान सिग्नल अखंडता और सटीकता सुनिश्चित करने के लिए कम हानि और उच्च शील्डिंग प्रभावशीलता प्रदान करते हैं। यह इसे वायरलेस संचार, उपग्रह संचार और अन्य क्षेत्रों जैसे उच्च-आवृत्ति अनुप्रयोगों में उत्कृष्ट प्रदर्शन करने की अनुमति देता है।

2. विस्तृत आवृत्ति रेंज अनुकूलनशीलता: एन-टाइप माइक्रोस्ट्रिप कनेक्टर्स कम से लेकर उच्च आवृत्तियों तक विस्तृत बैंडविड्थ ट्रांसमिशन का समर्थन करते हैं, और एन-टाइप कनेक्टर्स के कुछ उन्नत प्रकार विभिन्न अनुप्रयोग परिदृश्यों की आवश्यकताओं को पूरा करने के लिए 18GHz या उससे अधिक की आवृत्ति रेंज तक भी पहुंच सकते हैं।

3. विश्वसनीय यांत्रिक कनेक्शन: थ्रेडेड कनेक्शन के साथ, एन टाइप माइक्रोस्ट्रिप कनेक्टर्स कंपन और शॉक वातावरण के तहत एक स्थिर कनेक्शन बनाए रख सकते हैं, जो पर्यावरणीय कारकों के कारण ढीले कनेक्शन या सिग्नल रुकावट के जोखिम को कम करता है।



उत्पाद कैटलॉग:

आरएफ एडॉप्टर
आरएफ केबल असेंबली
ग्लास-टू-मेटल हर्मेटिक सील
J30J सीरीज कनेक्टर
माइक्रोवेव रोटरी जॉइंट्स
वेवगाइड से कोएक्सियल एडॉप्टर
SMA/SSMA आरएफ कनेक्टर
SMP/SSMP आरएफ कनेक्टर
MCX/MMCX आरएफ कनेक्टर
TNC आरएफ कनेक्टर
एन टाइप आरएफ कनेक्टर
मिलीमीटर वेव कनेक्टर्स (2.4mm, 2.92mm)




पैकेजिंग और डिलीवरी:

* मानक निर्यात कार्टन
* ग्राहकों की आवश्यकताओं के अनुसार



नोट:
हमारे पास 10,000 से अधिक प्रकार के एन टाइप कनेक्टरहैं, यदि आपको वह कनेक्टर नहीं मिल रहा है जिसका आप उपयोग कर रहे हैं, तो कृपया अपने विवरण के साथ हमसे संपर्क करें
विवरण।
