उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | टीएनसी आरएफ कनेक्टर | चढ़ाना: | निक्ल से पोलिश किया हुआ |
|---|---|---|---|
| प्रतिबाधा: | 50Ω | स्थायित्व: | 500 चक्र |
| संपर्क सामग्री: | पीतल, BeCu | सामग्री: | पीतल |
| डिजाइन मानक:: | आईईसी 60169-17 | प्रकार: | सीधा |

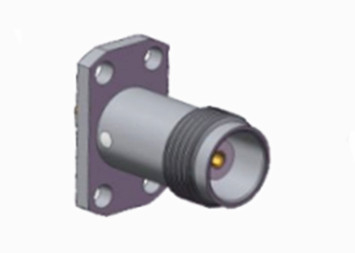

पीसीबी बोर्ड के लिए टीएनसी महिला सीधी आरएफ समाक्षीय कनेक्टर
टीएनसी श्रृंखला उत्पाद बीएनसी कनेक्टर के एक थ्रेडेड संस्करण के रूप में डिज़ाइन किया गया है, टीएनसी आरएफ कनेक्टर में संभोग के लिए पेंच धागे हैं। टीएनसी कनेक्टर लघु हैं,एक स्थिर 50 ओम प्रतिबाधा के साथ घुमावदार जलरोधक इकाइयोंDC-11GHz से काम करने वाले, दो प्रकार के TNC कनेक्टर हैंः मानक और रिवर्स ध्रुवीयता। ये कम लागत वाले कनेक्टर आमतौर पर डाई कास्ट और मोल्ड किए गए घटकों का उपयोग करते हैं।जबकि प्रदर्शन औद्योगिक या उच्च गुणवत्ता वाले ग्रेड उत्पादों के बराबर नहीं होगाइन कनेक्टरों को विभिन्न प्रकार के वाणिज्यिक अनुप्रयोगों में उपयोग के लिए आदर्श माना जाता है। व्यापक रूप से एंटीना कनेक्शन के लिए उपयोग किया जाता है, टीएनसी के पास एवियोनिक्स, संचार और सामान्य औद्योगिक बाजारों में कई अनुप्रयोग हैं।रिवर्स ध्रुवीयता और 75 ओम टीएनसी भी उपलब्ध हैं.
विनिर्देश
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
विद्युत विशेषताएं | ||||
प्रतिबाधा | 50Ω | |||
आवृत्ति सीमा | डीसी~4GHz | |||
नामित वोल्टेज | 2500VRMS (समुद्र स्तर पर अधिकतम) | |||
डायलेक्ट्रिक्स वोल्टेज प्रतिरोध | 750VRMS (समुद्र स्तर पर अधिकतम) | |||
इन्सुलेशन प्रतिरोध | ≥2000MΩ | |||
संपर्क प्रतिरोध | बाहरी कंडक्टर | ≤6mΩ | ||
केंद्र कंडक्टर | ≤1.5mΩ | |||
वीएसएमआर | ≤1.3 | |||
यांत्रिक विनिर्देश
| डिजाइन मानक | आईईसी 60169-17 |
| RoHS अनुरूप | हाँ |
| केंद्र संपर्क समाप्ति | क्रिम |
| बाहरी संपर्क समाप्ति | क्रिम |
| संभोग चक्र | 500चक्र |
| संपर्क को बनाए रखना | 10N मिनट |
| केबल प्रतिधारण | 100 एन मिनट |
| संभोग बल | 13.6N अधिकतम |
| अनकपलिंग बल | 13.6N अधिकतम |
पर्यावरणीय विनिर्देश:
| परिचालन तापमान | -30 से +70°C |

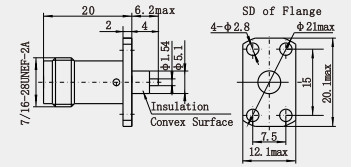

विस्तृत चित्र
विशेषताएं:
कॉम्पैक्ट आकारः टीएनसी कनेक्टर छोटे समाक्षीय कनेक्टर हैं जो बहुत कम जगह लेते हैं, जिससे उन्हें पीसीबी बोर्डों पर स्थापित करना और रूट करना आसान हो जाता है, विशेष रूप से स्थान की सीमा वाले उपकरणों के लिए।
ध्रुवीयता की विविधताः मानक ध्रुवीयता और विपरीत ध्रुवीयता डिजाइन हैं,जो संकेतों के सही संचरण को सुनिश्चित करने के लिए विशिष्ट सर्किट डिजाइन और उपयोग आवश्यकताओं के अनुसार चुना जा सकता है.
आवेदनः
ब्लूटूथ और जीपीएस घटक: आरएफ सिग्नल ट्रांसमिशन के लिए इंटरफ़ेस के रूप में यह ब्लूटूथ संचार और जीपीएस पोजिशनिंग फ़ंक्शन के सामान्य संचालन को सुनिश्चित करता है,ताकि डिवाइस सटीक रूप से ब्लूटूथ सिग्नल प्राप्त कर सके और भेज सके और साथ ही पोजिशनिंग जानकारी भी प्राप्त कर सके.
नेटवर्क उपकरण: राउटर, स्विच और अन्य नेटवर्क उपकरणों में, वायरलेस संचार से जुड़े कुछ भाग डेटा संचरण और आदान-प्रदान को महसूस करने के लिए कनेक्शन के लिए टीएनसी कनेक्टर का उपयोग करेंगे।
एंटेना ब्रैकेट: एंटेना ब्रैकेट और एंटेना के बीच कनेक्शन कभी-कभी एक टीएनसी कनेक्टर का उपयोग करता है, जो स्थिर संकेत संचरण को महसूस कर सकता है और यांत्रिक निर्धारण में भी भूमिका निभा सकता है।
नोटः
हमारे पास 10,000 से अधिक प्रकार के इंटरकनेक्ट उत्पाद हैं (((बीएनसी,टीएनसी,एमसीएक्स,एमएमसीएक्स,एसएमए,एसएसएमए,एसएमबी,एसएसएमबी,बीएमए,एसबीएमए,एसएमसी,एससी,एसएमपी,एसएसएमपी आदि.), यदि आप जिस कनेक्टर का उपयोग कर रहे हैं, वह नहीं मिला है, तो, आप इस प्रकार के कनेक्टर का उपयोग कर सकते हैं।कृपया अपने विवरण के साथ हमसे संपर्क करें.
