उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | टीएनसी कनेक्टर | चढ़ाना: | निक्ल से पोलिश किया हुआ |
|---|---|---|---|
| प्रतिबाधा: | 50Ω | स्थायित्व: | 500 चक्र |
| सामग्री: | पीतल | संपर्क सामग्री: | पीतल, BeCu |
| डिजाइन मानक:: | आईईसी 60169-17 | प्रकार: | समकोण |
| प्रमुखता देना: | टीएनसी हर्मेटिक आरएफ कनेक्टर,4-होल फ्लैंज आरएफ कनेक्टर,माइक्रोस्ट्रिप अनुप्रयोग आरएफ कनेक्टर |
||

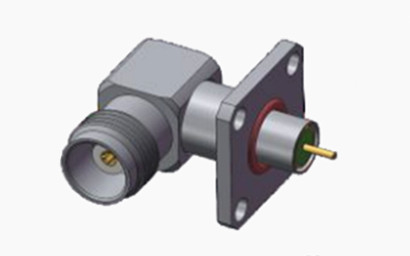

माइक्रोस्ट्रिप अनुप्रयोगों के लिए टीएनसी हर्मेटिक महिला राइट एंगल 4-होल फ्लेंज आरएफ कनेक्टर
टीएनसी सीरीज का उत्पाद बीएनसी कनेक्टर का एक थ्रेडेड पुनरावृत्ति है, जो सुरक्षित संभोग के लिए अपने पेंच धागे से प्रतिष्ठित है। ये कॉम्पैक्ट,जलरोधक इकाइयों में एक स्थिर 50 ओम प्रतिबाधा है और DC-11 GHz आवृत्ति सीमा के भीतर काम करते हैं. टीएनसी कनेक्टर्स के दो प्रकार हैंः मानक और रिवर्स ध्रुवीयता. हालांकि ये कम लागत वाले कनेक्टर्स आमतौर पर डाई-कास्ट और मोल्ड घटकों से निर्मित होते हैं,उनके प्रदर्शन औद्योगिक या सैन्य ग्रेड के उत्पादों के साथ प्रतिस्पर्धा नहीं करते हैंहालांकि, वे विभिन्न वाणिज्यिक अनुप्रयोगों के लिए अत्यधिक उपयुक्त हैं। एंटीना कनेक्शन में व्यापक रूप से नियोजित, टीएनसी कनेक्टर एवियोनिक्स, रक्षा, संचार,और सामान्य औद्योगिक बाजाररिवर्स पोलरिटी और टीएनसी कनेक्टर के 75 ओम संस्करण भी उपलब्ध हैं।
विनिर्देशः
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
|
विद्युत विशेषताएं
|
||||
|
प्रतिबाधा
|
50Ω
|
|||
|
आवृत्ति सीमा
|
डीसी~4GHz
|
|||
|
नामित वोल्टेज
|
2500VRMS (समुद्र स्तर पर अधिकतम)
|
|||
|
डायलेक्ट्रिक्स वोल्टेज प्रतिरोध
|
750VRMS (समुद्र स्तर पर अधिकतम)
|
|||
|
इन्सुलेशन प्रतिरोध
|
≥2000MΩ
|
|||
|
संपर्क प्रतिरोध
|
बाहरी कंडक्टर
|
≤6mΩ
|
||
|
केंद्र कंडक्टर
|
≤1.5mΩ
|
|||
|
वीएसएमआर
|
≤1.3
|
|||
यांत्रिक विनिर्देश
| डिजाइन मानक | आईईसी 60169-17 |
| RoHS अनुरूप | हाँ |
| केंद्र संपर्क समाप्ति | क्रिम |
| बाहरी संपर्क समाप्ति | क्रिम |
| संभोग चक्र | 500चक्र |
| संपर्क को बनाए रखना | 10N मिनट |
| केबल प्रतिधारण | 100 एन मिनट |
| अनकपलिंग बल | 13.6N अधिकतम |
| संभोग बल | 13.6N अधिकतम |
पर्यावरणीय विनिर्देश:
| परिचालन तापमान | -30 से +70°C |
| आईपी रेटिंग (जोड़ा) | IP64 |

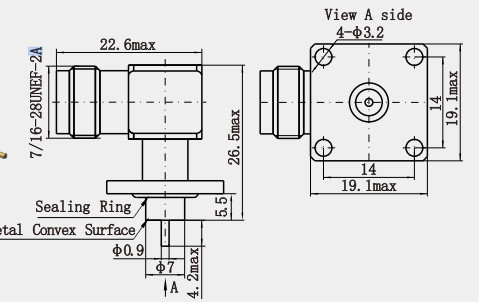

रूपरेखा चित्र:
विशेषताएं:
1कनेक्टर प्रकार:
रेडियो फ्रीक्वेंसी (आरएफ) अनुप्रयोगों के लिए टीएनसी प्रकार का कनेक्टर।
2. इंटरफ़ेस प्रकारः
हेर्मेटिक महिला (सील महिला इंटरफ़ेस), अच्छी सुरक्षा प्रदान करता है।
3. कोण डिजाइनः
उपकरण में आसान स्थापना के लिए राइट एंगल डिजाइन जहां स्थान सीमित है।
4. माउंटिंग शैलीः
ठोस यांत्रिक माउंटिंग के लिए 4-छेद फ्लैंज।
5ट्रांसमिशन लाइन प्रकारः
उच्च आवृत्ति संकेत संचरण के लिए माइक्रोस्ट्रिप।
आवेदनः
वायरलेस संचार उपकरण
रडार प्रणाली
माइक्रोवेव उपकरण
परीक्षण और माप उपकरण
एयरोस्पेस अनुप्रयोग
नोटः
हमारे पास 10,000 से अधिक प्रकार के इंटरकनेक्ट उत्पाद हैं (((बीएनसी,टीएनसी,एमसीएक्स,एमएमसीएक्स,एसएमए,एसएसएमए,एसएमबी,एसएसएमबी,बीएमए,एसबीएमए,एसएमसी,एससी,एसएमपी,एसएसएमपी आदि.), यदि आप जिस कनेक्टर का उपयोग कर रहे हैं, वह नहीं मिला है, तो, आप इस प्रकार के कनेक्टर का उपयोग कर सकते हैं।कृपया अपने विवरण के साथ हमसे संपर्क करें.
