उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | टीएनसी आरएफ कनेक्टर | चढ़ाना: | निक्ल से पोलिश किया हुआ |
|---|---|---|---|
| प्रतिबाधा: | 50Ω | डिज़ाइन मानक: | आईईसी 60169-17 |
| संपर्क सामग्री: | पीतल, BeCu | स्थायित्व: | 500 चक्र |
| प्रकार: | सीधा | आवेदन: | आरएफ |
| लिंग: | पुरुष से महिला | ||
| प्रमुखता देना: | निर्बाध कनेक्शन आरएफ समाक्षीय एडाप्टर,महिला आरएफ समाक्षीय एडाप्टर,टीएनसी आरएफ समाक्षीय एडाप्टर |
||

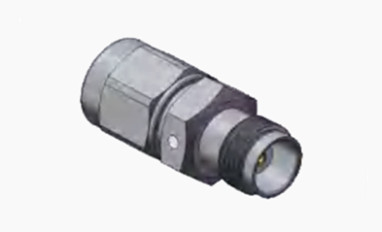

टीएनसी सीधा पुरुष से महिला आरएफ समाक्षीय कनेक्टर एडाप्टर
टीएनसी श्रृंखला बीएनसी कनेक्टर का एक थ्रेडेड विकास है, जो सुरक्षित संभोग के लिए पेंच धागे के साथ डिज़ाइन किया गया है। ये लघु, थ्रेडेड,वाटरप्रूफ आरएफ कनेक्टर DC से 11GHz आवृत्ति सीमा के भीतर एक सुसंगत 50 ओम प्रतिबाधा और कार्य बनाए रखते हैंवे दो प्रकार के होते हैंः मानक और रिवर्स पोलरिटी, जो कि सस्ती कीमत के लिए डाई-कास्ट और मोल्ड सामग्री का उपयोग करते हैं।जबकि वे औद्योगिक या प्रीमियम ग्रेड विकल्पों के समान प्रदर्शन प्रदान नहीं कर सकते हैं, वे विभिन्न व्यावसायिक उपयोगों के लिए अच्छी तरह से उपयुक्त हैं। आमतौर पर एंटीना कनेक्शन में नियोजित, टीएनसी कनेक्टर भी एवियोनिक्स, रक्षा, संचार,और विभिन्न औद्योगिक क्षेत्रोंइसके अतिरिक्त, 75 ओम और रिवर्स ध्रुवीयता संस्करण उनकी अनुकूलन क्षमता को और बढ़ाते हैं।
विनिर्देश
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
|
विद्युत विशेषताएं
|
||||
|
प्रतिबाधा
|
50Ω
|
|||
|
आवृत्ति सीमा
|
डीसी~4GHz
|
|||
|
नामित वोल्टेज
|
2500VRMS (समुद्र स्तर पर अधिकतम)
|
|||
|
डायलेक्ट्रिक्स वोल्टेज प्रतिरोध
|
750VRMS (समुद्र स्तर पर अधिकतम)
|
|||
|
इन्सुलेशन प्रतिरोध
|
≥2000MΩ
|
|||
|
संपर्क प्रतिरोध
|
बाहरी कंडक्टर
|
≤6mΩ
|
||
|
केंद्र कंडक्टर
|
≤1.5mΩ
|
|||
|
वीएसएमआर
|
≤1.3
|
|||
यांत्रिक विनिर्देश
| डिजाइन मानक | आईईसी 60169-17 |
| RoHS अनुरूप | हाँ |
| केंद्र संपर्क समाप्ति | क्रिम |
| बाहरी संपर्क समाप्ति | क्रिम |
| संभोग चक्र | 500चक्र |
| संपर्क को बनाए रखना | 10N मिनट |
| केबल प्रतिधारण | 100 एन मिनट |
| संभोग बल | 13.6N अधिकतम |
| अनकपलिंग बल | 13.6N अधिकतम |

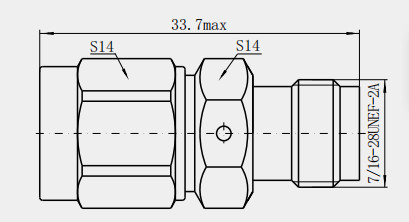

का विस्तृत चित्रटीएनसी सीधा पुरुष से महिला आरएफ समाक्षीय कनेक्टर एडाप्टर
इकाई: ((मिमी)
विशेषताएं:
1. विश्वसनीय थ्रेडेड कनेक्शन: थ्रेडेड कनेक्शन को अपनाते हुए, इस प्रकार का कनेक्शन आमतौर पर स्नैप प्रकार के कनेक्शन की तुलना में अधिक मजबूत होता है,जो उच्च आवृत्ति के तहत काम कर सकते हैं और उच्च कंपन वातावरण के तहत स्थिर कनेक्शन बनाए रख सकते हैं.
2. विरोधी ढीलापन डिजाइनः थ्रेडेड कनेक्टर में एक स्व-लॉकिंग फ़ंक्शन है, जो कनेक्टर को ढीला होने से प्रभावी ढंग से रोक सकता है, कनेक्शन की विश्वसनीयता में सुधार कर सकता है,और दीर्घकालिक स्थिर उपयोग सुनिश्चित करें.
3अच्छा जलरोधक प्रदर्शनः कनेक्टर भाग सील संरचना को अपनाता है, जिसमें अच्छा जलरोधक प्रदर्शन होता है और यह बाहरी या नम वातावरण के लिए उपयुक्त होता है।
4संक्षारण प्रतिरोधी और धूल प्रतिरोधीः संक्षारण प्रतिरोधी, टिकाऊ और धूल प्रतिरोधी प्रदर्शन के साथ, यह कठोर पर्यावरणीय परिस्थितियों में स्थिर रूप से काम कर सकता है और अपनी सेवा जीवन को बढ़ा सकता है।
आवेदनः
औद्योगिक नियंत्रण क्षेत्र
1स्वचालन नियंत्रण प्रणालीः कुछ औद्योगिक स्वचालन नियंत्रण प्रणाली में, जैसे कि रोबोट नियंत्रण, उत्पादन लाइन स्वचालन नियंत्रण, आदि, इसमें आरएफ संकेतों का संचरण और नियंत्रण शामिल हो सकता है।TNC एडाप्टर नियंत्रक और सेंसर के बीच आरएफ संकेत लाइन कनेक्ट करने के लिए इस्तेमाल किया जा सकताइसकी कॉम्पैक्ट संरचना को औद्योगिक उपकरणों में स्थापित करने और उपयोग करने में आसान बनाने के लिए डिज़ाइन किया गया है, और साथ ही,यह उच्च तापमान के अनुकूल हो सकता हैउच्च आर्द्रता, विद्युत चुम्बकीय हस्तक्षेप और औद्योगिक वातावरण में अन्य कठोर परिस्थितियां।
2उपकरण: कई औद्योगिक उपकरणों, जैसे कि ऑसिल्लोस्कोप, सिग्नल कलेक्टर आदि को बाहरी आरएफ सिग्नल स्रोतों या परीक्षण के तहत उपकरणों से कनेक्ट करने की आवश्यकता होती है।और टीएनसी एडाप्टर इन उपकरणों को माप संकेतों के सटीक संचरण सुनिश्चित करने के लिए विश्वसनीय संकेत कनेक्शन इंटरफेस प्रदान कर सकते हैं, जो औद्योगिक उत्पादन प्रक्रियाओं की निगरानी और नियंत्रण की सटीकता में सुधार करने में मदद करता है।
नोटः
हमारे पास 10,000 से अधिक प्रकार केटीएनसी कनेक्टर, यदि आप जिस कनेक्टर का उपयोग कर रहे हैं, वह नहीं मिला है, तो कृपया हमें अपने विवरण के साथ संपर्क करेंls.
