उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | टीएनसी कनेक्टर | चढ़ाना: | सोना चढ़ाया / निकल चढ़ाया हुआ |
|---|---|---|---|
| प्रतिबाधा: | 50Ω | प्रमाणपत्र: | आईएसओ-9001-2015 |
| स्थायित्व: | 500 चक्र | संपर्क सामग्री: | पीतल, BeCu |
| आवेदन: | माइक्रोवेव | ||
| प्रमुखता देना: | टीएनसी पुरुष आरएफ समाक्षीय कनेक्टर,FS6057(S) SS RF कोएक्सियल कनेक्टर,एलएमआर-400 आरएफ समाक्षीय कनेक्टर |
||

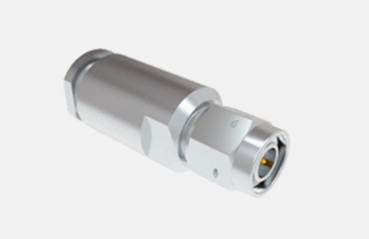

टीएनसी पुरुष स्टेनलेस स्टील आरएफ समाक्षीय कनेक्टर एलएमआर-400/एफएस6057 केबल के लिए
टीएनसी श्रृंखला बीएनसी कनेक्टर के एक थ्रेडेड संस्करण के रूप में खड़ी है, इसके टीएनसी आरएफ समकक्षों को पेंच-थ्रेड संभोग द्वारा प्रतिष्ठित किया जाता है। ये कनेक्टर कॉम्पैक्ट, थ्रेडेड और जलरोधक हैं,DC से 11 GHz तक के व्यापक आवृत्ति स्पेक्ट्रम में एक स्थिर 50 ओम प्रतिबाधा बनाए रखनावे मानक और रिवर्स ध्रुवीयता कॉन्फ़िगरेशन दोनों में उपलब्ध हैं, वे आम तौर पर डाई-कास्ट और मोल्ड किए गए घटकों का उपयोग करके निर्मित होते हैं, जो एक सस्ती समाधान प्रदान करते हैं।जबकि इनका प्रदर्शन प्रीमियम औद्योगिक उत्पादों के बराबर नहीं हो सकता है, टीएनसी कनेक्टर व्यापक व्यावसायिक अनुप्रयोगों के लिए उपयुक्त हैं, विशेष रूप से एवियोनिक्स, संचार और सामान्य उद्योग बाजारों के भीतर एंटेना कनेक्शन में।विशिष्ट आवश्यकताओं को पूरा करने के लिए विपरीत ध्रुवीयता और 75 ओम संस्करण भी उपलब्ध हैं.
विनिर्देश
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
विद्युत विशेषताएं | ||||
प्रतिबाधा | 50Ω | |||
आवृत्ति सीमा | डीसी~4GHz | |||
नामित वोल्टेज | 2500VRMS (समुद्र स्तर पर अधिकतम) | |||
डायलेक्ट्रिक्स वोल्टेज प्रतिरोध | 750VRMS (समुद्र स्तर पर अधिकतम) | |||
इन्सुलेशन प्रतिरोध | ≥2000MΩ | |||
संपर्क प्रतिरोध | बाहरी कंडक्टर | ≤6mΩ | ||
केंद्र कंडक्टर | ≤1.5mΩ | |||
वीएसडब्ल्यूआर | ≤1.3 | |||
मेचाविशेष विवरण
| डिजाइन मानक | आईईसी 60169-17 |
| RoHS अनुरूप | हाँ |
| केंद्र संपर्क समाप्ति | क्रिम |
| बाहरी संपर्क समाप्ति | क्रिम |
| संभोग चक्र | 500चक्र |
| संपर्क को बनाए रखना | 10N मिनट |
| केबल प्रतिधारण | 100 एन मिनट |
| संभोग बल | 13.6N अधिकतम |
| अनकपलिंग बल | 13.6N अधिकतम |

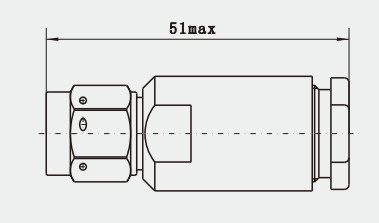

विस्तृत चित्र
विशेषताएं:
1.स्थिर थ्रेडेड कनेक्शनः थ्रेडेड कनेक्शन स्नैप प्रकार के कनेक्शन की तुलना में मजबूत और अधिक विश्वसनीय है,जो उच्च कंपन वातावरण के तहत स्थिर कनेक्शन सुनिश्चित करता है और गलती से डिस्कनेक्ट होना आसान नहीं है.
2प्रकारों की एक विस्तृत श्रृंखलाः विभिन्न अनुप्रयोग परिदृश्यों और स्थान की बाधाओं के अनुसार सीधे, 90-डिग्री सही कोण, बुलचेड, 4-छेद पैनल, या मुक्त-माउंट प्रकारों का चयन किया जा सकता है।
आवेदनः
1औद्योगिक स्वचालन: औद्योगिक स्वचालन प्रणालियों में, सेंसरों को जोड़ने के लिए टीएनसी कनेक्टर का उपयोग किया जा सकता है,वायरलेस डेटा ट्रांसमिशन और औद्योगिक उत्पादन दक्षता और स्वचालन में सुधार करने के लिए नियंत्रक और एक्ट्यूएटर.
2वैज्ञानिक अनुसंधान और शिक्षा क्षेत्र: वैज्ञानिक अनुसंधान और शैक्षिक प्रयोगों में,उच्च आवृत्ति संकेतों के संचरण का समर्थन करने के लिए विभिन्न प्रयोगात्मक उपकरणों और शिक्षण उपकरणों को जोड़ने के लिए अक्सर टीएनसी कनेक्टर का उपयोग किया जाता है, शोधकर्ताओं और छात्रों की प्रयोगों और अनुसंधान करने की जरूरतों को पूरा करने के लिए।
उत्पाद सूचीः
| आरएफ एडाप्टर |
| एसएमए/एसएसएमए आरएफ कनेक्टर |
| एसएमपी/एसएसएमपी आरएफ कनेक्टर |
| टीएनसी आरएफ कनेक्टर |
| एन प्रकार आरएफ कनेक्टर |
| MCX/MMCX आरएफ कनेक्टर |
| बीएनसी आरएफ कनेक्टर मिलीमीटर वेव कनेक्टर ((2.4mm, 2.92mm) |
| आरएफ केबल के इकट्ठे |
| समाक्षीय एडाप्टर के लिए तरंग गाइड |
| ग्लास-मेटल हेर्मेटिक सील |
| J30J श्रृंखला कनेक्टर |
| माइक्रोवेव रोटरी जोड़ |
नोटः
हमारे पास 10,000 से अधिक प्रकार केटीएनसी कनेक्टर, यदि आप जिस कनेक्टर का उपयोग कर रहे हैं, वह नहीं मिला है, तो कृपया हमें अपने विवरण के साथ संपर्क करेंls.
