उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| चढ़ाना: | निक्ल से पोलिश किया हुआ | प्रतिबाधा: | 50Ω |
|---|---|---|---|
| संपर्क सामग्री: | पीतल, BeCu | स्थायित्व: | 500 चक्र |
| आवृति सीमा: | डीसी ~ 11GHz | नामित वोल्टेज: | 500VRMS* |
| मध्यम दबाव: | 1500VRMS* | इन्सुलेशन प्रतिरोध: | ≥5000MΩ |
| प्रमुखता देना: | उच्च स्थायित्व आरएफ समाक्षीय कनेक्टर,CXN3506 आरएफ समाक्षीय कनेक्टर,50Ω आरएफ समाक्षीय कनेक्टर |
||

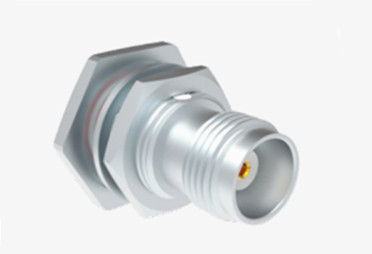

टीएनसी महिला बुलचेड आरएफ समाक्षीय कनेक्टर CXN3506/MF108A केबल के लिए
टीएनसी सीरीज का उत्पाद बीएनसी कनेक्टर का एक थ्रेडेड वेरिएंट है, जिसे सुरक्षित संभोग के लिए पेंच थ्रेड के साथ डिज़ाइन किया गया है। ये टीएनसी आरएफ कनेक्टर कॉम्पैक्ट हैं,एक स्थिर 50 ओम प्रतिबाधा के साथ जलरोधक इकाइयोंदो प्रकार के टीएनसी कनेक्टर उपलब्ध हैंः मानक और रिवर्स ध्रुवीयता।
ये लागत प्रभावी कनेक्टर आम तौर पर डाई-कास्ट और मोल्ड घटकों का उपयोग करते हैं। जबकि उनका प्रदर्शन औद्योगिक या सैन्य ग्रेड उत्पादों के बराबर नहीं हो सकता है,वे विभिन्न व्यावसायिक अनुप्रयोगों के लिए आदर्श हैंटीएनसी कनेक्टर का व्यापक रूप से एंटीना कनेक्शन में उपयोग किया जाता है और इसमें एवियोनिक्स, रक्षा, संचार और सामान्य औद्योगिक बाजार में कई अनुप्रयोग हैं।रिवर्स ध्रुवीयता और 75 ओम टीएनसी कनेक्टर भी उपलब्ध हैं.
विनिर्देश
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
|
विद्युत विशेषताएं
|
||||
|
प्रतिबाधा
|
50Ω
|
|||
|
आवृत्ति सीमा
|
DC~11GHz
|
|||
|
नामित वोल्टेज
|
500VRMS (समुद्र स्तर पर अधिकतम)
|
|||
|
डायलेक्ट्रिक्स वोल्टेज प्रतिरोध
|
1500VRMS (समुद्र स्तर पर अधिकतम)
|
|||
|
इन्सुलेशन प्रतिरोध
|
≥5000MΩ
|
|||
|
संपर्क प्रतिरोध
|
बाहरी कंडक्टर
|
≤0.5mΩ
|
||
|
केंद्र कंडक्टर
|
≤2.0mΩ
|
|||
|
वीएसएमआर
|
≤1.3
|
|||
यांत्रिक विनिर्देश
| डिजाइन मानक | आईईसी 60169-17 |
| RoHS अनुरूप | हाँ |
| केंद्र संपर्क समाप्ति | क्रिम |
| बाहरी संपर्क समाप्ति | क्रिम |
| संभोग चक्र | 500चक्र |
| संपर्क को बनाए रखना | 10N मिनट |
| केबल प्रतिधारण | 100 एन मिनट |
| संभोग बल | 13.6N अधिकतम |
| अनकपलिंग बल | 13.6N अधिकतम |
विशेषताएं:
1विश्वसनीय थ्रेडेड कनेक्शनः थ्रेडेड कनेक्शन स्नैप प्रकार के कनेक्शन की तुलना में अधिक ठोस है, जो उच्च कंपन वातावरण के तहत स्थिर कनेक्शन सुनिश्चित कर सकता है,और आमतौर पर स्व-लॉकिंग कार्य है, जो कनेक्टर को ढीला होने से प्रभावी ढंग से रोक सकता है।
2. मजबूत विरोधी ढीला प्रदर्शनः घुमावदार कनेक्टर एक स्व-लॉकिंग समारोह है, जो प्रभावी ढंग से कनेक्शन की विश्वसनीयता में सुधार कर सकते हैं,ढीला होने के कारण संकेत संचरण के प्रभाव से बचने के लिए.
3अच्छा जलरोधक प्रदर्शनः कनेक्टर भाग सील संरचना को अपनाता है, जिसमें अच्छा जलरोधक प्रदर्शन होता है और बाहरी या नम वातावरण में उपयोग के लिए उपयुक्त होता है।
आवेदनः
1वायरलेस बेस स्टेशन निर्माणः वायरलेस संचार नेटवर्क जैसे 2जी, 3जी, 4जी, 5जी बेस स्टेशन निर्माण और रखरखाव में,टीएनसी केबल कनेक्टर का उपयोग रेडियो फ्रीक्वेंसी केबल के बीच बेस स्टेशन उपकरण और एंटेना को जोड़ने के लिए किया जाता है, संचार की गुणवत्ता सुनिश्चित करने के लिए संकेतों के स्थिर संचरण को सुनिश्चित करने के लिए।
2उपग्रह संचार प्रणाली: उपग्रह ग्राउंड स्टेशन में, उपग्रह संचार उपकरण और एंटीना फीडर को जोड़ने के लिए टीएनसी केबल कनेक्टर का उपयोग किया जाता है।उपग्रह संकेतों के संचरण और प्राप्ति का एहसास करने के लिए, और उपग्रह संचार लिंक की सुचारूता सुनिश्चित करने के लिए।
रेडियो और टेलीविजन उद्योग
3कार्यक्रम निर्माण और प्रसारण: रेडियो और टेलीविजन स्टेशनों, ओबी ट्रकों और अन्य स्थानों के स्टूडियो में, वीडियो कैमरों को जोड़ने के लिए टीएनसी केबल कनेक्टर का उपयोग किया जाता है,माइक्रोफ़ोन और अन्य ऑडियो और वीडियो अधिग्रहण उपकरण और पोस्ट-प्रोडक्शन उपकरण, साथ ही प्रसारित कार्यक्रम संकेतों की उच्च गुणवत्ता सुनिश्चित करने के लिए ट्रांसमीटर या प्रसारण प्रणाली के लिए केबल के माध्यम से कार्यक्रम संकेतों का उत्पादन।

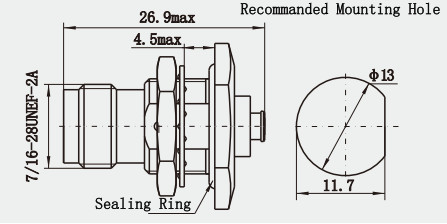

विस्तृत चित्र:
इकाई: ((मिमी)
नोटः
हमारे पास 10,000 से अधिक प्रकार केटीएनसी कनेक्टर, यदि आप जिस कनेक्टर का उपयोग कर रहे हैं, वह नहीं मिला है, तो कृपया हमें अपने विवरण के साथ संपर्क करेंls.
