उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | टीएनसी आरएफ कनेक्टर | चढ़ाना: | निक्ल से पोलिश किया हुआ |
|---|---|---|---|
| प्रतिबाधा: | 50Ω | डिज़ाइन मानक: | आईईसी 60169-17 |
| संपर्क सामग्री: | पीतल, BeCu | स्थायित्व: | 500 चक्र |
| प्रकार: | सीधा | आवेदन: | आरएफ |
| लिंग: | नर | ||
| प्रमुखता देना: | पीतल संपर्क पुरुष आरएफ समाक्षीय कनेक्टर,पेशेवर स्टेनलेस स्टील आरएफ समाक्षीय कनेक्टर,निकेल लेपित आरएफ समाक्षीय कनेक्टर |
||

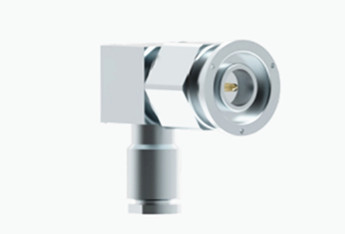

निकेल लेपित TNC पुरुष दाएं कोण स्टेनलेस स्टील आरएफ समाक्षीय कनेक्टर
टीएनसी श्रृंखला उत्पाद बीएनसी कनेक्टर के एक थ्रेडेड संस्करण के रूप में डिज़ाइन किया गया है। टीएनसी आरएफ कनेक्टर संभोग के लिए पेंच धागे की विशेषता है और लघु, थ्रेडेड,एक स्थिर 50 ओम प्रतिबाधा के साथ जलरोधक इकाइयोंवे DC से 11 GHz तक काम करते हैं और दो प्रकार के होते हैंः मानक और रिवर्स ध्रुवीयता। ये कम लागत वाले कनेक्टर आमतौर पर डाई-कास्ट और मोल्ड किए गए घटकों का उपयोग करते हैं।यद्यपि उनका प्रदर्शन औद्योगिक या उच्च गुणवत्ता वाले उत्पादों के बराबर नहीं हो सकता है, वे विभिन्न प्रकार के वाणिज्यिक अनुप्रयोगों के लिए आदर्श हैं। टीएनसी कनेक्टर व्यापक रूप से एंटीना कनेक्शन के लिए उपयोग किए जाते हैं और एवियोनिक्स, रक्षा, संचार,और सामान्य औद्योगिक बाजाररिवर्स ध्रुवीयता और 75 ओम के टीएनसी कनेक्टर भी उपलब्ध हैं।
विनिर्देश
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
विद्युत विशेषताएं | ||||
प्रतिबाधा | 50Ω | |||
आवृत्ति सीमा | डीसी~4GHz | |||
नामित वोल्टेज | 2500VRMS (समुद्र स्तर पर अधिकतम) | |||
डायलेक्ट्रिक्स वोल्टेज प्रतिरोध | 750VRMS (समुद्र स्तर पर अधिकतम) | |||
इन्सुलेशन प्रतिरोध | ≥2000MΩ | |||
संपर्क प्रतिरोध | बाहरी कंडक्टर | ≤6mΩ | ||
केंद्र कंडक्टर | ≤1.5mΩ | |||
वीएसएमआर | ≤1.3 | |||
यांत्रिक विनिर्देश
| डिजाइन मानक | आईईसी 60169-17 |
| RoHS अनुरूप | हाँ |
| केंद्र संपर्क समाप्ति | क्रिम |
| बाहरी संपर्क समाप्ति | क्रिम |
| संभोग चक्र | 500चक्र |
| संपर्क को बनाए रखना | 10N मिनट |
| केबल प्रतिधारण | 100 एन मिनट |
| संभोग बल | 13.6N अधिकतम |
| अनकपलिंग बल | 13.6N अधिकतम |

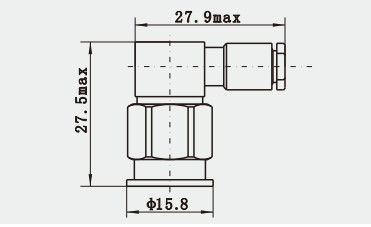

का विस्तृत चित्रनिकेल लेपित TNC पुरुष दाएं कोण स्टेनलेस स्टील आरएफ समाक्षीय कनेक्टर :
इकाई: ((मिमी)
विशेषताएं:
1संरचनात्मक डिजाइन
थ्रेडेड कनेक्शन: टीएनसी कनेक्टर थ्रेडेड कनेक्शन तंत्र को अपनाते हैं, यह कनेक्शन इसे कनेक्ट करते समय कसकर तय किया जा सकता है,वाइब्रेशन के कारण कनेक्शन को ढीला होने से प्रभावी ढंग से रोकना, खींचने और अन्य कारकों, संकेत संचरण की स्थिरता और विश्वसनीयता सुनिश्चित करने के लिए, विशेष रूप से कनेक्शन स्थिरता के लिए उच्च आवश्यकताओं के साथ अवसरों के लिए उपयुक्त, जैसे एयरोस्पेस,संचार आधार स्टेशन आदि.
छोटी और मध्यम शक्तिः सामान्य संचार में छोटी और मध्यम शक्ति वाले आरएफ सिग्नल संचरण की जरूरतों को पूरा करने के लिए छोटे और मध्यम शक्ति वाले कनेक्टर, इसकी संरचना और विद्युत गुणपरीक्षण और माप और अन्य क्षेत्रों में व्यापक रूप से उपयोग किया जाता है.
यांत्रिक प्रदर्शन
2. मजबूत कंपन प्रतिरोधः थ्रेडेड कनेक्शन और मजबूत संरचनात्मक डिजाइन के उपयोग के कारण, टीएनसी कनेक्टरों में कंपन प्रतिरोध का उच्च स्तर है,कठोर यांत्रिक वातावरण में स्थिर कनेक्शन बनाए रखने में सक्षम, कंपन और झटके के वातावरण की उपस्थिति में विमानन, एयरोस्पेस और अन्य क्षेत्रों के लिए उपयुक्त है।
उच्च विश्वसनीयताः सख्त डिजाइन और परीक्षण के बाद, टीएनसी कनेक्टरों में उच्च विश्वसनीयता है, लंबे समय तक स्थिर रूप से काम कर सकते हैं, विफलताओं और रखरखाव की संख्या को कम कर सकते हैं, उपयोग की लागत को कम कर सकते हैं।
आवेदनः
1वायरलेस संचार बेस स्टेशन
मोबाइल संचार बेस स्टेशनों में, टीएनसी कनेक्टर का उपयोग आरएफ सिग्नल संचरण के लिए ट्रांसमीटर, रिसीवर, एंटेना और अन्य उपकरणों को जोड़ने के लिए किया जाता है।जैसे कि कम हानि और स्थिर प्रतिबाधा मिलान विशेषताएंयह सुनिश्चित करता है कि सिग्नल को उपकरणों के बीच कुशलतापूर्वक प्रेषित किया जा सके, जिससे सिग्नल की मंदता और विकृति कम हो जाए। यह मोबाइल संचार की गुणवत्ता और कवरेज सुनिश्चित करने के लिए महत्वपूर्ण है,चाहे वो वॉयस कॉल हो या डाटा ट्रांसमिशन, जो एक स्थिर और विश्वसनीय आरएफ कनेक्शन पर निर्भर करता है जिसमें टीएनसी कनेक्टर एक महत्वपूर्ण भूमिका निभाता है।
2माइक्रोवेव संचार प्रणाली
माइक्रोवेव संचार प्रणालियों जैसे माइक्रोवेव रिले स्टेशनों और उपग्रह संचार ग्राउंड स्टेशनों में, टीएनसी कनेक्टर का उपयोग माइक्रोवेव उपकरणों जैसे मिक्सर, अप-कन्वर्टर,डाउन-कन्वर्टर और पावर एम्पलीफायरचूंकि माइक्रोवेव सिग्नल के प्रसारण में उच्च स्थिरता और सटीकता की आवश्यकता होती है, the high-precision manufacturing process and good electrical performance of TNC connectors can meet the demand for microwave signal transmission and ensure the accurate transmission of signals between different devices, इस प्रकार माइक्रोवेव संचार प्रणालियों के सामान्य संचालन की गारंटी देता है।
नोटः
हमारे पास 10,000 से अधिक प्रकार केटीएनसी कनेक्टर, यदि आप जिस कनेक्टर का उपयोग कर रहे हैं, वह नहीं मिला है, तो कृपया हमें अपने विवरण के साथ संपर्क करेंls.
