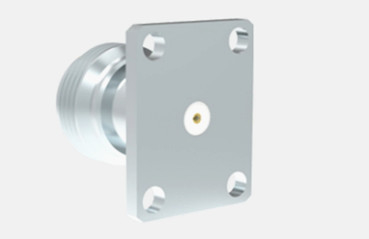

उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | एन प्रकार आरएफ समाक्षीय संबंधक | चढ़ाना: | सोना चढ़ाया / निकल चढ़ाया हुआ |
|---|---|---|---|
| प्रतिबाधा: | 50Ω | आवृति सीमा: | डीसी ~ 11GHz |
| मॉडल: | एन-KFD383 | लिंग: | महिला |
| प्रमुखता देना: | एन प्रकार महिला आरएफ समाक्षीय कनेक्टर,उच्च प्रदर्शन आरएफ समाक्षीय कनेक्टर,संचार आरएफ समाक्षीय कनेक्टर |
||
एन-प्रकार के कनेक्टर ग्रिड वाले सहअक्षीय कनेक्टर हैं जो अपनी मजबूत एंटी- कंपन क्षमताओं और बेहतर विद्युत विशेषताओं के लिए प्रसिद्ध हैं, आमतौर पर 11 गीगाहर्ट्ज तक की आवृत्तियों का समर्थन करते हैं।हमारे उन्नत एन-प्रकार के कनेक्टर इस रेंज को 18 गीगाहर्ट्ज तक विस्तारित करते हैंये कनेक्टर बहुमुखी हैं और विभिन्न प्रकार के आरएफ केबल के साथ संगत हैं, जिससे उन्हें विमानन, एयरोस्पेस, रडार सिस्टम, माइक्रोवेव संचार,डिजिटल संचार, और परीक्षण और माप उपकरण. हम ग्राहकों की विशिष्ट आवश्यकताओं को पूरा करने के लिए विभिन्न प्रकार के एन-प्रकार के कनेक्टर और एडेप्टर के लिए अनुकूलन विकल्प प्रदान करते हैं,आप सीधे या सही कोण विन्यास की जरूरत है या नहीं, फ्लैंज माउंट या बुलचेड माउंट।
विनिर्देश
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
| विद्युत विशेषताएं | ||
| प्रतिबाधा | 50Ω | |
| आवृत्ति सीमा | DC ~11GHz ((Max.18GHz) | |
| नामित वोल्टेज | 1000VRMS* (अधिकतम.समुद्र स्तर) | |
| डायलेक्ट्रिक्स वोल्टेज प्रतिरोध | 1500VRMS* (अधिकतम.समुद्र स्तर) | |
| इन्सुलेशन प्रतिरोध | ≥5000MΩ | |
| केंद्र प्रतिरोध | बाहरी कंडक्टर | ≤0.5mΩ |
| केंद्र कंडक्टर | ≤1.5mΩ | |
| वीएसडब्ल्यूआर | ≤1.3 | |
| सामग्री और यांत्रिक गुण | ||
| केंद्र कंडक्टर | पुरुष | पीतल, सोना चढ़ाना |
| स्त्री | फॉस्फोर कांस्य, सोने से ढँका हुआ | |
| लचीला संपर्क | फॉस्फर कांस्य | निकेल लेपित निष्क्रिय |
| शेल / आवास | पीतल | सोने से ढँका हुआ |
| केबल क्लैंप | पीतल | निकेल लेपित |
| गास्केट | सिलिकॉन रबड़ | |
| इन्सुलेटर | पीटीएफई | |
| स्थायित्व | 500 चक्र | |

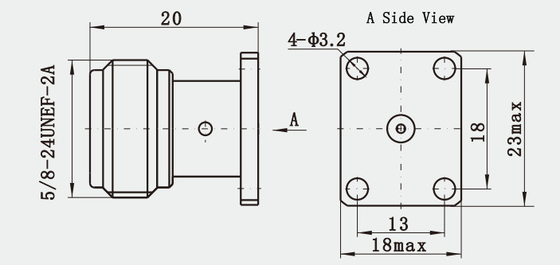

विस्तृत चित्र
विशेषताएं:
1वोल्टेज स्टैंडिंग वेव अनुपात (वीएसडब्ल्यूआर): यह कनेक्टरों की श्रेष्ठता को मापने के लिए महत्वपूर्ण सूचकांक में से एक है।
सामग्री की विशेषताएं
2बाहरी कंडक्टर सामग्री: एन प्रकार के कनेक्टरों का बाहरी कंडक्टर आमतौर पर स्टेनलेस स्टील से बना होता है, जो आमतौर पर अधिक टिकाऊ होता है, लेकिन निर्माण में भी अधिक महंगा होता है।
3कनेक्शनः एन कनेक्टर थ्रेड किए जाते हैं, जो अच्छी यांत्रिक शक्ति और स्थिरता प्रदान करता है।
अनुप्रयोग:
1रडार प्रणालीः इसकी ठोस संरचना के कारण, एन कनेक्टर रडार प्रणालियों में अच्छा प्रदर्शन करते हैं और बड़ी शक्ति संचरण का सामना कर सकते हैं।
2उपग्रह संचार: उपग्रह संचार प्रणालियों में एन कनेक्टर का व्यापक रूप से उपयोग किया जाता है, जो उच्च आवृत्ति बैंड सिग्नल संचरण का समर्थन करते हैं।
3माइक्रोवेव मापने वाले उपकरण: एन कनेक्टर आमतौर पर माइक्रोवेव मापने वाले उपकरणों में उपयोग किए जाते हैं जिन्हें उच्च आवृत्ति स्थिरता और परिरक्षण प्रदर्शन की आवश्यकता होती है।
4प्रयोगशाला परीक्षण उपकरण: एन प्रकार के कनेक्टर प्रयोगशाला परीक्षण उपकरण के लिए उपयुक्त हैं, विशेष रूप से परीक्षण क्षेत्र में जिसमें बार-बार प्लगिंग और अनप्लगिंग की आवश्यकता होती है।
उत्पाद सूचीः
| आरएफ एडाप्टर |
| आरएफ केबल के इकट्ठे |
| एसएमए/एसएसएमए आरएफ कनेक्टर |
| J30J श्रृंखला कनेक्टर |
| माइक्रोवेव रोटरी जोड़ |
| समाक्षीय एडाप्टर के लिए वेवगाइड |
| MCX/MMCX आरएफ कनेक्टर |
| एसएमपी/एसएसएमपी आरएफ कनेक्टर |
| ग्लास-मेटल हेर्मेटिक सील |
| टीएनसी आरएफ कनेक्टर |
| एन प्रकार आरएफ कनेक्टर |
| मिलीमीटर वेव कनेक्टर्स ((2.4mm, 2.92mm) |
* मानक निर्यात कार्टन
* ग्राहकों की आवश्यकताओं के अनुसार
नोटः
हमारे पास 10,000 से अधिक प्रकार केएन प्रकार कनेक्टर, यदि आप जिस कनेक्टर का उपयोग कर रहे हैं, वह नहीं मिला है, तो कृपया हमें अपने विवरण के साथ संपर्क करेंls.
