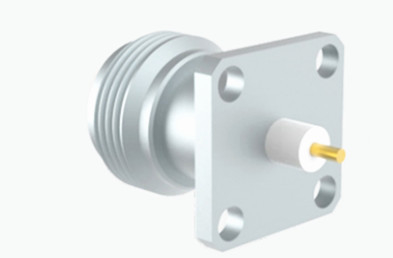

उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | एन प्रकार आरएफ समाक्षीय संबंधक | चढ़ाना: | सोना चढ़ाया / निकल चढ़ाया हुआ |
|---|---|---|---|
| प्रतिबाधा: | 50Ω | आवृति सीमा: | डीसी ~ 11GHz |
| मॉडल: | एन-केएफडी289जी | लिंग: | महिला |
| प्रमुखता देना: | 4-छेद फ्लैंज आरएफ समाक्षीय कनेक्टर,N स्टेनलेस स्टील आरएफ समाक्षीय कनेक्टर,संचार आरएफ समाक्षीय कनेक्टर |
||
एन-प्रकार के कनेक्टर्स अपने उत्कृष्ट एंटी-हिंसक गुणों और विद्युत प्रदर्शन के लिए जाने जाने वाले थ्रेडेड समाक्षीय कनेक्टर्स हैं, जिनकी विशिष्ट आवृत्ति सीमा 11GHz तक है।हमारे एन-प्रकार के कनेक्टर 18GHz तक कुशलता से काम करने के लिए डिज़ाइन किए गए हैंये कनेक्टर बहुमुखी हैं और विभिन्न प्रकार के आरएफ केबलों के साथ संगत हैं, जिससे उन्हें विमानन, एयरोस्पेस, रडार सिस्टम, माइक्रोवेव संचार,डिजिटल संचार, और परीक्षण और माप उपकरण। हम विशिष्ट ग्राहक आवश्यकताओं को पूरा करने के लिए विभिन्न प्रकार के एन-प्रकार के कनेक्टर और एडेप्टर के लिए अनुकूलन विकल्प प्रदान करते हैं।
विनिर्देश
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
| विद्युत विशेषताएं | ||
| प्रतिबाधा | 50Ω | |
| आवृत्ति सीमा | DC ~11GHz ((Max.18GHz) | |
| नामित वोल्टेज | 1000VRMS* (अधिकतम.समुद्र स्तर) | |
| डायलेक्ट्रिक्स वोल्टेज प्रतिरोध | 1500VRMS* (अधिकतम.समुद्र स्तर) | |
| इन्सुलेशन प्रतिरोध | ≥5000MΩ | |
| केंद्र प्रतिरोध | बाहरी कंडक्टर | ≤0.5mΩ |
| केंद्र कंडक्टर | ≤1.5mΩ | |
| वीएसडब्ल्यूआर | ≤1.3 | |
| सामग्री और यांत्रिक गुण | ||
| केंद्र कंडक्टर | पुरुष | पीतल,
निकेल लेपित |
| स्त्री | फॉस्फर कांस्य,
निकेल लेपित |
|
| लचीला संपर्क | फॉस्फर कांस्य | निकेल लेपित |
| शेल / आवास | पीतल |
निकेल लेपित |
| केबल क्लैंप | पीतल | निकेल लेपित |
| इन्सुलेटर | पीटीएफई | |
| गास्केट | सिलिकॉन रबड़ | |
| स्थायित्व | 500 चक्र | |

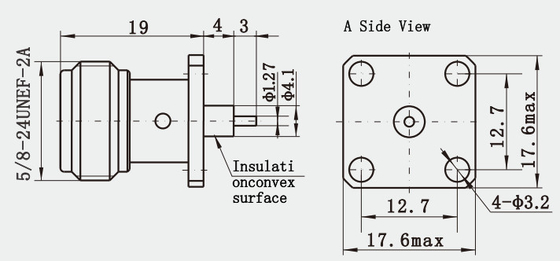

विस्तृत चित्र
विशेषताएं:
1मूल संरचना: एन-प्रकार के कनेक्टर की मूल संरचना में तीन भाग होते हैंः आंतरिक कंडक्टर, मध्यम और बाहरी कंडक्टर, और इसमें संरचनात्मक भाग, सील आदि भी होते हैं।
2आकृति डिजाइन: एन प्रकार के कनेक्टर के आकार को सीधे या सही कोण के प्रकार और 4-छेद वाले फ्लैंज प्रकार, प्रेस-इन प्रकार, स्पेसर प्रकार, 2-छेद वाले पैनल प्रकार, 4-छेद वाले पैनल प्रकार या नो-लोडिंग प्रकार में विभाजित किया गया है।
प्रदर्शन संकेतक
3विशेषता प्रतिबाधा: एन प्रकार के कनेक्टरों की विशेषता प्रतिबाधा आमतौर पर 50 ओम होती है, जो मोबाइल संचार, वायरलेस डेटा,पेजिंग प्रणालीआदि।
अनुप्रयोग:
1मोबाइल संचार बेस स्टेशन: इसकी उच्च विश्वसनीयता और उत्कृष्ट इंटरमोड्यूलेशन प्रदर्शन के कारण,स्थिर संकेत संचरण सुनिश्चित करने के लिए मोबाइल संचार बेस स्टेशनों में एन प्रकार के कनेक्टर का उपयोग किया जाता है.
2वायरलेस संचार उपकरणः वायरलेस संचार उपकरण में, एन-प्रकार के कनेक्टरों की उच्च शक्ति ले जाने की क्षमता और अच्छा आरएफ प्रदर्शन उन्हें एक आदर्श विकल्प बनाता है।
3प्रसारण और टेलीविजन प्रसारण और रिसेप्शनः एन कनेक्टर प्रसारण और टेलीविजन प्रसारण और रिसेप्शन सिस्टम के लिए उपयुक्त हैं और एक स्थिर सिग्नल कनेक्शन प्रदान कर सकते हैं।
उत्पाद सूचीः
| आरएफ एडाप्टर |
| आरएफ केबल के इकट्ठे |
| ग्लास-मेटल हेर्मेटिक सील |
| J30J श्रृंखला कनेक्टर |
| माइक्रोवेव रोटरी जोड़ |
| समाक्षीय एडाप्टर के लिए वेवगाइड |
| एसएमए/एसएसएमए आरएफ कनेक्टर |
| एसएमपी/एसएसएमपी आरएफ कनेक्टर |
| MCX/MMCX आरएफ कनेक्टर |
| टीएनसी आरएफ कनेक्टर |
| एन प्रकार आरएफ कनेक्टर |
| बीएनसी आरएफ कनेक्टरमिलीमीटर वेव कनेक्टर ((2.4mm, 2.92mm) |
* मानक निर्यात कार्टन
* ग्राहकों की आवश्यकताओं के अनुसार
नोटः
हमारे पास 10,000 से अधिक प्रकार केएन प्रकार कनेक्टर, यदि आप जिस कनेक्टर का उपयोग कर रहे हैं, वह नहीं मिला है, तो कृपया हमें अपने विवरण के साथ संपर्क करेंls.
