उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|

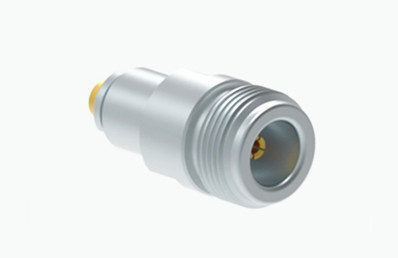

| उत्पाद का नाम: | एन प्रकार आरएफ समाक्षीय संबंधक | चढ़ाना: | सोना चढ़ाया / निकल चढ़ाया हुआ |
|---|---|---|---|
| प्रतिबाधा: | 50Ω | आवृति सीमा: | डीसी~11गीगाहर्ट्ज(अधिकतम18गीगाहर्ट्ज) |
| मॉडल: | एन-के416जी | वीएसडब्ल्यूआर: | ≤1.3 |
एन-प्रकार के कनेक्टर ग्रिड वाले समाक्षीय कनेक्टर हैं जो अपनी मजबूत एंटी-हिंसक क्षमताओं और उत्कृष्ट विद्युत विशेषताओं के लिए प्रसिद्ध हैं, जिनकी विशिष्ट आवृत्ति सीमा 11 GHz तक है।हालांकि, वे 18 गीगाहर्ट्ज तक की आवृत्तियों का समर्थन कर सकते हैं। थ्रेडेड युग्मन डिजाइन कम शोर और सदमे और कंपन के लिए उच्च प्रतिरोध सुनिश्चित करता है। हमारे एलटीआई एन कनेक्टर MIL-C-39012 मानकों का पालन करते हैं।ये कनेक्टर विभिन्न आरएफ केबलों के साथ संगत हैं और विमानन जैसे उद्योगों में व्यापक रूप से उपयोग किए जाते हैं, एयरोस्पेस, रडार सिस्टम, माइक्रोवेव संचार, डिजिटल संचार और परीक्षण और माप उपकरण।
हम विभिन्न प्रकार के एन-प्रकार के कनेक्टर्स और एडेप्टर के लिए अनुकूलन विकल्प प्रदान करते हैं ताकि विभिन्न ग्राहक आवश्यकताओं को पूरा किया जा सके। चाहे आपको सीधे या सही कोण के विन्यास की आवश्यकता हो,फ्लैंज माउंट या बुलचेड माउंट, हम आपकी विशिष्ट आवश्यकताओं के अनुरूप समाधान कर सकते हैं।
विनिर्देश
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
| विद्युत विशेषताएं | ||
| प्रतिबाधा | 50Ω | |
| आवृत्ति सीमा | DC ~11GHz ((Max.18GHz) | |
| नामित वोल्टेज | 1000VRMS* (अधिकतम.समुद्र स्तर) | |
| डायलेक्ट्रिक्स वोल्टेज प्रतिरोध | 1500VRMS* (अधिकतम.समुद्र स्तर) | |
| इन्सुलेशन प्रतिरोध | ≥5000MΩ | |
| केंद्र प्रतिरोध | बाहरी कंडक्टर | ≤0.5mΩ |
| केंद्र कंडक्टर | ≤1.5mΩ | |
| वीएसडब्ल्यूआर | ≤1.3 | |
| सामग्री और यांत्रिक गुण | ||
| केंद्र कंडक्टर | पुरुष | पीतल,
निकेल लेपित |
| स्त्री | फॉस्फर कांस्य,
निकेल लेपित |
|
| लचीला संपर्क | फॉस्फर कांस्य | निकेल लेपित |
| शेल / आवास | पीतल |
निकेल लेपित |
| केबल क्लैंप | पीतल | निकेल लेपित |
| इन्सुलेटर | पीटीएफई | |
| गास्केट | सिलिकॉन रबड़ | |
| स्थायित्व | 500 चक्र | |

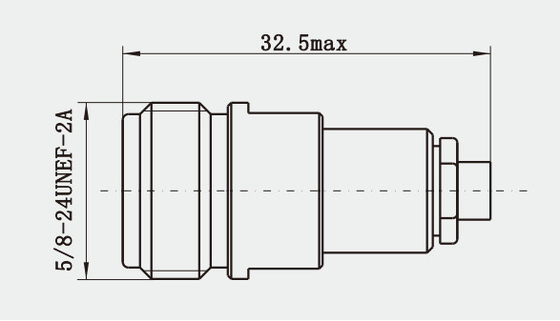

विस्तृत चित्र
उत्पाद सूचीः
| आरएफ एडाप्टर |
| आरएफ केबल के इकट्ठे |
| ग्लास-मेटल हेर्मेटिक सील |
| J30J श्रृंखला कनेक्टर |
| माइक्रोवेव रोटरी जोड़ |
| समाक्षीय एडाप्टर के लिए तरंग गाइड |
| एसएमए/एसएसएमए आरएफ कनेक्टर |
| एसएमपी/एसएसएमपी आरएफ कनेक्टर |
| MCX/MMCX आरएफ कनेक्टर |
| टीएनसी आरएफ कनेक्टर |
| एन प्रकार आरएफ कनेक्टर |
| बीएनसी आरएफ कनेक्टर मिलीमीटर वेव कनेक्टर ((2.4mm, 2.92mm) |
विशेषताएं:
1व्यापक बैंडविड्थ ट्रांसमिशनः 0 से 11GHz तक सिग्नल आवृत्तियों की एक विस्तृत श्रृंखला का समर्थन करता है और उन्नत प्रकार 18GHz तक भी कवर कर सकता है,विभिन्न आरएफ अनुप्रयोगों की जरूरतों को पूरा.
2कम हानिः उच्च गुणवत्ता वाली सामग्रियों और सटीक विनिर्माण प्रक्रिया को अपनाने से सिग्नल संचरण के दौरान उत्पन्न हानि अत्यंत कम होती है।जो सिग्नल संचरण की दक्षता और गुणवत्ता में सुधार करने में मदद करता है.
3उच्च परिरक्षणः खोल आमतौर पर अच्छी विद्युत चुम्बकीय परिरक्षण प्रदर्शन के साथ धातु सामग्री से बना होता है,जो सिग्नल ट्रांसमिशन पर बाहरी विद्युत चुम्बकीय हस्तक्षेप के प्रभाव को प्रभावी ढंग से रोक सकता है.
4. मजबूत स्थायित्व: विशेष उपचार और परीक्षण के बाद, यह कठोर पर्यावरणीय परिस्थितियों (जैसे उच्च तापमान, निम्न तापमान, आर्द्रता, आदि) के तहत स्थिर रूप से काम कर सकता है।) और लंबे समय तक सेवा जीवन है.
अनुप्रयोग:
1एयरोस्पेस: एयरोस्पेस क्षेत्र में कनेक्टर्स के लिए अत्यंत उच्च प्रदर्शन आवश्यकताएं हैं और एन प्रकार के स्प्लिट केबल आरएफ कनेक्टर्स का व्यापक रूप से उपग्रह संचार, रडार प्रणाली,विमानन नेविगेशन और उनकी उच्च विश्वसनीयता के लिए अन्य प्रमुख प्रणाली, उच्च तापमान प्रतिरोध, कंपन प्रतिरोध और अन्य विशेषताएं।
2प्रसारण और टेलीविजन उपकरण: प्रसारण और टेलीविजन प्रसारण प्रणाली में, एन प्रकार के कनेक्टिंग केबल आरएफ कनेक्टर का उपयोग ट्रांसमीटर, रिसीवर,प्रसारण और टेलीविजन संकेतों के उच्च गुणवत्ता वाले संचरण को सुनिश्चित करने के लिए एंटेना और अन्य उपकरण.
3औद्योगिक स्वचालनः औद्योगिक स्वचालन नियंत्रण प्रणाली में, विभिन्न सेंसरों को जोड़ने के लिए एन-प्रकार के कनेक्टरों का उपयोग किया जा सकता है,actuators और नियंत्रकों डेटा के तेजी से संचरण और नियंत्रण निर्देशों के सटीक निष्पादन का एहसास करने के लिए.
* मानक निर्यात कार्टन
* ग्राहकों की आवश्यकताओं के अनुसार
नोटः
हम जल्द से जल्द आपकी पूछताछ प्राप्त करने के लिए तत्पर हैं.कृपया हमसे संपर्क करें कि आपको क्या चाहिए ((केबल लंबाई/कनेक्टर) ताकि हम आपको SPEC प्रदान कर सकें, और सर्वोत्तम गुणवत्ता और सेवा,प्रतिस्पर्धी मूल्य, समय पर प्रतिक्रिया, समय पर वितरण
