उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|

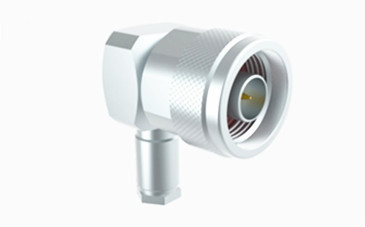

| उत्पाद का नाम: | एन प्रकार आरएफ समाक्षीय संबंधक | चढ़ाना: | सोना चढ़ाया / निकल चढ़ाया हुआ |
|---|---|---|---|
| प्रतिबाधा: | 50Ω | आवृति सीमा: | डीसी ~ 11GHz |
| मॉडल: | एन-JW417G | लिंग: | नर |
| प्रमुखता देना: | पुरुष दाएं कोण आरएफ समाक्षीय कनेक्टर,स्टेनलेस स्टील आरएफ समाक्षीय कनेक्टर,CXN3449/MF503A आरएफ समाक्षीय कनेक्टर |
||
एन-प्रकार के कनेक्टर थ्रेडेड, समाक्षीय कनेक्टर हैं जो मजबूत एंटी-हिंसक प्रदर्शन और उत्कृष्ट विद्युत विशेषताओं के लिए डिज़ाइन किए गए हैं, हमारे मॉडल 18 गीगाहर्ट्ज तक की आवृत्तियों का समर्थन करते हैं।ये कनेक्टर विभिन्न आरएफ केबलों के साथ संगत हैं और व्यापक रूप से विमानन जैसे उद्योगों में उपयोग किए जाते हैं, एयरोस्पेस, रडार सिस्टम, माइक्रोवेव संचार, डिजिटल दूरसंचार, और परीक्षण और माप उपकरणों के लिए।
हम विभिन्न ग्राहक आवश्यकताओं को पूरा करने के लिए विभिन्न एन-प्रकार के कनेक्टरों के लिए अनुकूलन विकल्प प्रदान करते हैं।
विनिर्देश
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
| विद्युत विशेषताएं | ||
| प्रतिबाधा | 50Ω | |
| आवृत्ति सीमा | DC ~11GHz ((Max.18GHz) | |
| नामित वोल्टेज | 1000VRMS* (अधिकतम.समुद्र स्तर) | |
| डायलेक्ट्रिक्स वोल्टेज प्रतिरोध | 1500VRMS* (अधिकतम.समुद्र स्तर) | |
| इन्सुलेशन प्रतिरोध | ≥5000MΩ | |
| केंद्र प्रतिरोध | बाहरी कंडक्टर | ≤0.5mΩ |
| केंद्र कंडक्टर | ≤1.5mΩ | |
| वीएसडब्ल्यूआर | ≤1.3 | |
| सामग्री और यांत्रिक गुण | ||
| केंद्र कंडक्टर | पुरुष | पीतल, सोना चढ़ाना |
| स्त्री | फॉस्फोर कांस्य, सोने से ढँका हुआ | |
| लचीला संपर्क | फॉस्फर कांस्य | निकेल लेपित निष्क्रिय |
| शेल / आवास | पीतल | सोने से ढँका हुआ |
| केबल क्लैंप | पीतल | निकेल लेपित |
| इन्सुलेटर | पीटीएफई | |
| गास्केट | सिलिकॉन रबड़ | |
| स्थायित्व | 500 चक्र | |

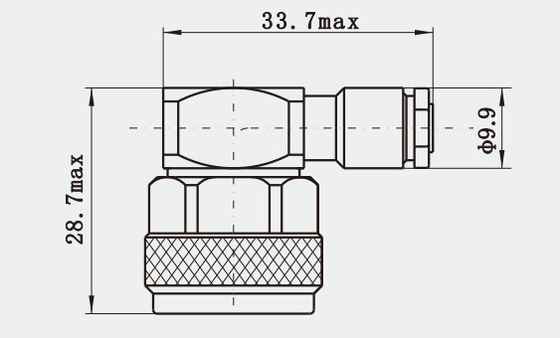

विस्तृत चित्र
विशेषताएं:
1. शरीर सामग्रीः एन कनेक्टर्स की शरीर सामग्री पीतल या स्टेनलेस स्टील हो सकती है। स्टेनलेस स्टील कनेक्टर्स अधिक टिकाऊ और उच्च तापमान जैसे कठोर वातावरण के लिए उपयुक्त हैं,उच्च आर्द्रता और संक्षारक गैसें.
2विश्वसनीयता और जीवनः एन-प्रकार के कनेक्टर उच्च विश्वसनीयता और लंबे जीवन की विशेषता रखते हैं, और विभिन्न कठोर वातावरण में स्थिर रूप से काम कर सकते हैं।इसके घुमावदार कनेक्शन तंत्र को ढीला होने और गिरने से प्रभावी ढंग से रोकने के लिए उचित रूप से डिज़ाइन किया गया है.
अनुप्रयोग:
1नियंत्रण प्रणालियाँ: औद्योगिक नियंत्रण प्रणालियों में, नियंत्रण संकेतों के सटीक संचरण को सुनिश्चित करने के लिए विभिन्न सेंसरों और एक्ट्यूएटरों को जोड़ने के लिए एन कनेक्टर का उपयोग किया जाता है।
2परीक्षण और माप उपकरण: परीक्षण और माप उपकरण में, N प्रकार के कनेक्टर का उपयोग परीक्षण उपकरण और परीक्षण के तहत उपकरण को एक विश्वसनीय संकेत कनेक्शन प्रदान करने के लिए कनेक्ट करने के लिए किया जाता है।
उत्पाद सूचीः
| आरएफ एडाप्टर |
| आरएफ केबल के इकट्ठे |
| ग्लास-मेटल हेर्मेटिक सील |
| J30J श्रृंखला कनेक्टर |
| माइक्रोवेव रोटरी जोड़ |
| समाक्षीय एडाप्टर के लिए वेवगाइड |
| एसएमए/एसएसएमए आरएफ कनेक्टर |
| एसएमपी/एसएसएमपी आरएफ कनेक्टर |
| MCX/MMCX आरएफ कनेक्टर |
| टीएनसी आरएफ कनेक्टर |
| एन प्रकार आरएफ कनेक्टर |
| मिलीमीटर वेव कनेक्टर्स ((2.4mm, 2.92mm) |
* मानक निर्यात कार्टन
* ग्राहकों की आवश्यकताओं के अनुसार
नोटः
हमारे पास 10,000 से अधिक प्रकार केएन प्रकार कनेक्टर, यदि आप जिस कनेक्टर का उपयोग कर रहे हैं, वह नहीं मिला है, तो कृपया हमें अपने विवरण के साथ संपर्क करेंls.
