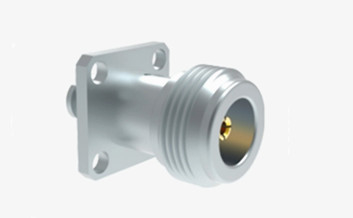

उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | एन प्रकार आरएफ समाक्षीय कनेक्टर | चढ़ाना: | सोना मढ़वाया/निकल मढ़वाया |
|---|---|---|---|
| प्रतिबाधा: | 50Ω | आवृति सीमा: | डीसी ~ 11GHz |
| मॉडल: | एन-KF507G-2 | लिंग: | महिला |
| प्रमुखता देना: | एन प्रकार का महिला आरएफ कनेक्टर,CXN3507 आरएफ कनेक्टर,M363A आरएफ कनेक्टर |
||
एन सीरीज के कनेक्टरों को एमआईएल-सी-39012 मानकों के अनुसार इंजीनियर और निर्मित किया गया है।ये कनेक्टर 11GHz तक की आवृत्तियों में बेहतर विद्युत प्रदर्शन प्रदान करते हैंहमारे सटीक-इंजीनियरिंग कनेक्टर इस रेंज को 18GHz तक बढ़ा देते हैं और रेडियो फ्रीक्वेंसी केबलों के व्यापक स्पेक्ट्रम के अनुकूल होते हैं।उच्च विश्वसनीयता, व्यापक आवृत्ति बैंडविड्थ, और अतिरिक्त लाभ, वे विमानन, एयरोस्पेस, रडार सिस्टम, माइक्रोवेव संचार,डिजिटल दूरसंचार, और माइक्रोवेव माप।
इसके अतिरिक्त, एन-प्रकार का कनेक्टर एक प्रचलित परीक्षण इंटरफ़ेस कनेक्टर के रूप में कार्य करता है, जिसे परीक्षण और माप उपकरण के भीतर व्यापक रूप से नियोजित किया जाता है।
विनिर्देश
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
| विद्युत विशेषताएं | ||
| प्रतिबाधा | 50Ω | |
| आवृत्ति सीमा | DC ~11GHz ((Max.18GHz) | |
| नामित वोल्टेज | 1000VRMS* (अधिकतम.समुद्र स्तर) | |
| डायलेक्ट्रिक्स वोल्टेज प्रतिरोध | 1500VRMS* (अधिकतम.समुद्र स्तर) | |
| इन्सुलेशन प्रतिरोध | ≥5000MΩ | |
| केंद्र प्रतिरोध | बाहरी कंडक्टर | ≤0.5mΩ |
| केंद्र कंडक्टर | ≤1.5mΩ | |
| वीएसडब्ल्यूआर | ≤1.3 | |
| सामग्री और यांत्रिक गुण | ||
| केंद्र कंडक्टर | पुरुष | पीतल, सोना चढ़ाना |
| स्त्री | फॉस्फोर कांस्य, सोने से ढँका हुआ | |
| लचीला संपर्क | फॉस्फर कांस्य | निकेल लेपित निष्क्रिय |
| शेल / आवास | पीतल | सोने से ढँका हुआ |
| केबल क्लैंप | पीतल | निकेल लेपित |
| गास्केट | सिलिकॉन रबड़ | |
| इन्सुलेटर | पीटीएफई | |
| स्थायित्व | 500 चक्र | |

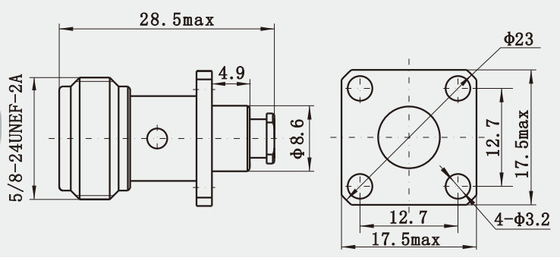

विस्तृत चित्र
विशेषताएं:
1उपस्थिति और संरचना: एन-प्रकार के कनेक्टर सीधे या सही कोण के प्रोफाइल में उपलब्ध हैं, साथ ही 4-छेद वाले फ्लैंज, प्रेस-इन, बुलचेड, 2-छेद वाले पैनल, 4-छेद वाले पैनल,या विभिन्न स्थापना और अनुप्रयोग आवश्यकताओं के अनुरूप गैर-फिट प्रकारइसकी ठोस संरचना के साथ, इसका उपयोग आमतौर पर कठोर कार्य वातावरण या परीक्षण क्षेत्रों में किया जाता है, जिन्हें बार-बार प्लगिंग और अनप्लगिंग की आवश्यकता होती है।
2समाप्ति विधियाँ: एन कनेक्टर विभिन्न समाप्ति विधियों में उपलब्ध हैं, जिनमें स्नैप/सोल्डर, स्नैप/सोल्डर (स्थिर संपर्क), क्रिम/सोल्डर, फील्ड विनिमेय, सोल्डर,या मिलाप/लोडेड, जो लचीले कनेक्शन विकल्प प्रदान करता है।
अनुप्रयोग:
1उपग्रह संचार: उपग्रह संचार प्रणाली में,एन प्रकार के कनेक्टर का उपयोग ग्राउंड स्टेशनों और उपग्रहों के बीच संचार लिंक को जोड़ने के लिए किया जाता है ताकि डेटा संचरण की दक्षता और सुरक्षा सुनिश्चित हो सके.
2विमानन: विमानन उपकरण जैसे नेविगेशन प्रणाली, संचार प्रणाली आदि भी कठोर कार्य वातावरण से निपटने के लिए एन प्रकार के कनेक्टर का व्यापक रूप से उपयोग करते हैं।
उत्पाद सूचीः
| आरएफ एडाप्टर |
| आरएफ केबल के इकट्ठे |
| एसएमए/एसएसएमए आरएफ कनेक्टर |
| J30J श्रृंखला कनेक्टर |
| माइक्रोवेव रोटरी जोड़ |
| समाक्षीय एडाप्टर के लिए तरंग गाइड |
| MCX/MMCX आरएफ कनेक्टर |
| एसएमपी/एसएसएमपी आरएफ कनेक्टर |
| ग्लास-मेटल हेर्मेटिक सील |
| टीएनसी आरएफ कनेक्टर |
| एन प्रकार आरएफ कनेक्टर |
| मिलीमीटर वेव कनेक्टर्स ((2.4mm, 2.92mm) |
* मानक निर्यात कार्टन
* ग्राहकों की आवश्यकताओं के अनुसार
नोटः
हमारे पास 10,000 से अधिक प्रकार केएन प्रकार कनेक्टर, यदि आप जिस कनेक्टर का उपयोग कर रहे हैं, वह नहीं मिला है, तो कृपया हमें अपने विवरण के साथ संपर्क करेंls.
