उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|

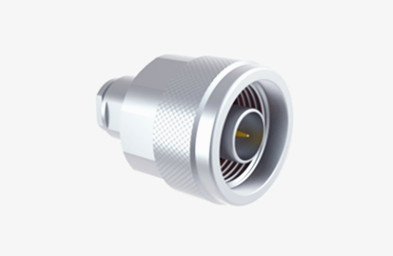

| उत्पाद का नाम: | एन प्रकार आरएफ समाक्षीय संबंधक | चढ़ाना: | सोना चढ़ाया / निकल चढ़ाया हुआ |
|---|---|---|---|
| प्रतिबाधा: | 50Ω | आवृति सीमा: | डीसी ~ 11GHz |
| मॉडल: | एन-जे416जी-1 | लिंग: | नर |
| प्रमुखता देना: | N पुरुष आरएफ समाक्षीय कनेक्टर,स्टेनलेस स्टील आरएफ समाक्षीय कनेक्टर,MF147B केबल आरएफ समाक्षीय कनेक्टर |
||
एन-प्रकार के कनेक्टर्स वे थ्रेडेड सहअक्षीय कनेक्टर्स हैं जो अपनी उत्कृष्ट एंटी-व्हाइब्रेशन क्षमताओं और विद्युत प्रदर्शन के लिए जाने जाते हैं, जिनकी विशिष्ट आवृत्ति सीमा 11 GHz तक होती है।हमारे एन-प्रकार के कनेक्टर 18 GHz तक की आवृत्तियों का समर्थन कर सकते हैंवे विभिन्न प्रकार के आरएफ केबलों के साथ संगत हैं और आमतौर पर विमानन, एयरोस्पेस, रडार, माइक्रोवेव, डिजिटल संचार और परीक्षण और माप उपकरणों में उपयोग किए जाते हैं।
हम विभिन्न प्रकार के एन-प्रकार के कनेक्टर्स और विभिन्न ग्राहक आवश्यकताओं को पूरा करने के लिए एडेप्टर के लिए अनुकूलन प्रदान करते हैं. चाहे आप सीधे या सही कोण विन्यास की जरूरत है,फ्लैंग माउंट या बुलचेड माउंट विकल्प, हम आपकी विशिष्ट आवश्यकताओं को पूरा कर सकते हैं।
विनिर्देश
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
| विद्युत विशेषताएं | ||
| प्रतिबाधा | 50Ω | |
| आवृत्ति सीमा | DC ~11GHz ((Max.18GHz) | |
| नामित वोल्टेज | 1000VRMS* (अधिकतम.समुद्र स्तर) | |
| डायलेक्ट्रिक्स वोल्टेज प्रतिरोध | 1500VRMS* (अधिकतम.समुद्र स्तर) | |
| इन्सुलेशन प्रतिरोध | ≥5000MΩ | |
| केंद्र प्रतिरोध | बाहरी कंडक्टर | ≤0.5mΩ |
| केंद्र कंडक्टर | ≤1.5mΩ | |
| वीएसडब्ल्यूआर | ≤1.3 | |
| सामग्री और यांत्रिक गुण | ||
| केंद्र कंडक्टर | पुरुष | पीतल, सोना चढ़ाना |
| स्त्री | फॉस्फोर कांस्य, सोने से ढँका हुआ | |
| लचीला संपर्क | फॉस्फर कांस्य | निकेल लेपित निष्क्रिय |
| शेल / आवास | पीतल | सोने से ढँका हुआ |
| केबल क्लैंप | पीतल | निकेल लेपित |
| इन्सुलेटर | पीटीएफई | |
| गास्केट | सिलिकॉन रबड़ | |
| स्थायित्व | 500 चक्र | |

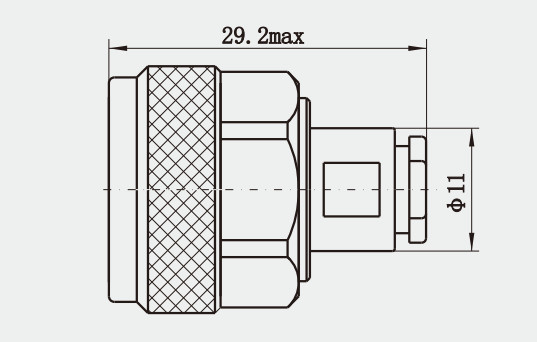

विस्तृत चित्र
विशेषताएं:
1आवृत्ति सीमा: एन प्रकार के कनेक्टर 0 से 11 गीगाहर्ट्ज तक की आवृत्ति सीमा में संकेतों का समर्थन करते हैं, जिसमें 18 गीगाहर्ट्ज तक के उन्नत प्रकार उपलब्ध हैं।यह इसे उच्च आवृत्ति अनुप्रयोगों में उत्कृष्ट बनाता है और आधुनिक संचार और रडार प्रणालियों की जरूरतों को पूरा करता है.
2प्रतिबाधा विनिर्देश: एन कनेक्टरों की प्रतिबाधा विनिर्देश आमतौर पर 50 ओम है, जो आरएफ क्षेत्र में सबसे अधिक इस्तेमाल किया प्रतिबाधा मूल्यों में से एक है,संकेत संचरण की स्थिरता और दक्षता सुनिश्चित करने में मदद करना.
अनुप्रयोग:
1बेस स्टेशन निर्माण: एन-प्रकार के कनेक्टर का उपयोग बेस स्टेशनों के आरएफ ट्रांससीवर मॉड्यूल में सिग्नल संचरण की स्थिरता और विश्वसनीयता सुनिश्चित करने के लिए किया जाता है।
2माइक्रोवेव ट्रांसमिशनः माइक्रोवेव ट्रांसमिशन सिस्टम में एन कनेक्टर का प्रयोग एंटीना को ट्रांसमिटर/रिसीवर उपकरण से जोड़ने के लिए किया जाता है, जिससे सिग्नल ट्रांसमिशन का एक कुशल मार्ग उपलब्ध होता है।
उत्पाद सूचीः
| आरएफ एडाप्टर |
| समाक्षीय एडाप्टर के लिए वेवगाइड |
| ग्लास-मेटल हेर्मेटिक सील |
| J30J श्रृंखला कनेक्टर |
| माइक्रोवेव रोटरी जोड़ |
| MCX/MMCX आरएफ कनेक्टर |
| एसएमए/एसएसएमए आरएफ कनेक्टर |
| एसएमपी/एसएसएमपी आरएफ कनेक्टर |
| मिलीमीटर वेव कनेक्टर्स ((2.4mm, 2.92mm) |
| टीएनसी आरएफ कनेक्टर |
| एन प्रकार आरएफ कनेक्टर |
| बीएनसी आरएफ कनेक्टर |
* मानक निर्यात कार्टन
* ग्राहकों की आवश्यकताओं के अनुसार
नोटः
हमारे पास 10,000 से अधिक प्रकार केएन प्रकार कनेक्टर, यदि आप जिस कनेक्टर का उपयोग कर रहे हैं, वह नहीं मिला है, तो कृपया हमें अपने विवरण के साथ संपर्क करेंls.
