उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | एन प्रकार आरएफ समाक्षीय संबंधक | चढ़ाना: | सोना चढ़ाया / निकल चढ़ाया हुआ |
|---|---|---|---|
| वीएसडब्ल्यूआर: | ≤1.3 | आवृति सीमा: | डीसी ~ 11GHz |
| मॉडल: | एन-जे507जी-1 | प्रतिबाधा: | 50Ω |
| प्रमुखता देना: | CXN3507/MF363A आरएफ समाक्षीय कनेक्टर,एन श्रृंखला आरएफ समाक्षीय कनेक्टर,पुरुष सोल्डर क्लैंप आरएफ समाक्षीय कनेक्टर |
||
एन-प्रकार के कनेक्टर अपने उत्कृष्ट एंटी-हिंसक प्रदर्शन और विद्युत विशेषताओं के लिए जाने जाने वाले थ्रेडेड समाक्षीय कनेक्टर हैं, आमतौर पर 11GHz तक की आवृत्ति सीमा का समर्थन करते हैं।हमारे कनेक्टर 18GHz तक इस सीमा का विस्तार करते हैंवे विभिन्न प्रकार के आरएफ केबलों के साथ संगत हैं और व्यापक रूप से विमानन, रडार, माइक्रोवेव, डिजिटल संचार और परीक्षण और माप उपकरणों में उपयोग किए जाते हैं।
हम भी ग्राहकों की विशिष्ट आवश्यकताओं को पूरा करने के लिए विभिन्न एन प्रकार के कनेक्टर और एडेप्टर के लिए अनुकूलन विकल्प प्रदान करते हैं।फ्लैंज माउंट या बुलचेड माउंट, हम आपकी आवश्यकताओं को पूरा कर सकते हैं।
विनिर्देश
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
| विद्युत विशेषताएं | ||
| प्रतिबाधा | 50Ω | |
| आवृत्ति सीमा | DC ~11GHz ((Max.18GHz) | |
| नामित वोल्टेज | 1000VRMS* (अधिकतम.समुद्र स्तर) | |
| डायलेक्ट्रिक्स वोल्टेज प्रतिरोध | 1500VRMS* (अधिकतम.समुद्र स्तर) | |
| इन्सुलेशन प्रतिरोध | ≥5000MΩ | |
| केंद्र प्रतिरोध | बाहरी कंडक्टर | ≤0.5mΩ |
| केंद्र कंडक्टर | ≤1.5mΩ | |
| वीएसडब्ल्यूआर | ≤1.3 | |
| सामग्री और यांत्रिक गुण | ||
| केंद्र कंडक्टर | पुरुष | पीतल, सोना चढ़ाना |
| स्त्री | फॉस्फोर कांस्य, सोने से ढँका हुआ | |
| लचीला संपर्क | फॉस्फर कांस्य | निकेल लेपित निष्क्रिय |
| शेल / आवास | पीतल | सोने से ढँका हुआ |
| केबल क्लैंप | पीतल | निकेल लेपित |
| इन्सुलेटर | पीटीएफई | |
| गास्केट | सिलिकॉन रबड़ | |
| स्थायित्व | 500 चक्र | |
विशेषताएं
1एन-प्रकार के कनेक्टर विभिन्न प्रकार की समाप्ति शैलियों में उपलब्ध हैं, जिनमें स्नैप/सोल्डर, स्नैप/सोल्डर (स्थिर संपर्क), क्रिम/सोल्डर, फील्ड विनिमेय, सोल्डर्ड, या सोल्डर्ड/सोल्डर्ड शामिल हैं।
2अनुप्रयोग परिदृश्य:
एन-प्रकार का कनेक्टर कम हानि वाले प्रकार सहित विभिन्न प्रकार के समाक्षीय केबलों के लिए उपयुक्त है।
यह उच्च शक्ति और उच्च प्रदर्शन की आवश्यकता होने पर उत्कृष्ट है और बड़े कम हानि वाले केबलों के साथ उपयोग के लिए अधिक उपयुक्त है।
इसका व्यापक रूप से रडार, संचार, डाटा ट्रांसमिशन और एयरोस्पेस उपकरण में उपयोग किया जाता है।

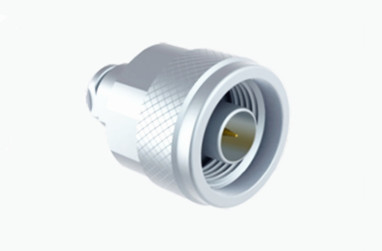

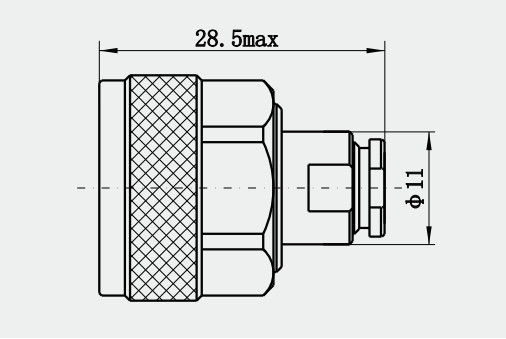

विस्तृत चित्र
आवेदन
1औद्योगिक उपकरणः औद्योगिक स्वचालन और नियंत्रण प्रणालियों में, सेंसरों को जोड़ने के लिए एन कनेक्टर का उपयोग किया जाता है,सिग्नल प्रसारण की सटीकता और स्थिरता सुनिश्चित करने के लिए नियंत्रक और अन्य उपकरण.
2समुद्री वातावरणः समुद्री वातावरण प्रतिरोधी एन कनेक्टर समुद्री अन्वेषण उपकरण और पानी के नीचे संचार प्रणालियों के लिए डिज़ाइन किए गए हैं।जलरोधक संरचना और संक्षारण प्रतिरोधी सामग्री के साथ.
3परीक्षण और माप उपकरण:एन-प्रकार के कनेक्टर का प्रयोग प्रयोगशालाओं और परीक्षण वातावरण में परीक्षण उपकरण को जोड़ने और परीक्षण प्रक्रिया की विश्वसनीयता सुनिश्चित करने के लिए दोहराए जाने वाले प्लगिंग और अनप्लगिंग का समर्थन करने के लिए किया जाता है.
4प्रसारण टीवी: प्रसारण टीवी संचरण प्रणालियों में, एन कनेक्टर का उपयोग उच्च गुणवत्ता वाले वीडियो और ऑडियो सिग्नल संचरण का समर्थन करने के लिए ट्रांसमीटर, रिसीवर और एंटीना को जोड़ने के लिए किया जाता है।
उत्पाद सूची
| आरएफ एडाप्टर |
| आरएफ केबल के इकट्ठे |
| ग्लास-मेटल हेर्मेटिक सील |
| J30J श्रृंखला कनेक्टर |
| माइक्रोवेव रोटरी जोड़ |
| समाक्षीय एडाप्टर के लिए तरंग गाइड |
| एसएमए/एसएसएमए आरएफ कनेक्टर |
| एसएमपी/एसएसएमपी आरएफ कनेक्टर |
| MCX/MMCX आरएफ कनेक्टर |
| टीएनसी आरएफ कनेक्टर |
| एन प्रकार आरएफ कनेक्टर |
| बीएनसी आरएफ कनेक्टर मिलीमीटर वेव कनेक्टर ((2.4mm, 2.92mm) |
* मानक निर्यात कार्टन
* ग्राहकों की आवश्यकताओं के अनुसार
नोटः
हमारे पास 10,000 से अधिक प्रकार केएन प्रकार कनेक्टर, यदि आप जिस कनेक्टर का उपयोग कर रहे हैं, वह नहीं मिला है, तो कृपया हमें अपने विवरण के साथ संपर्क करेंls.
