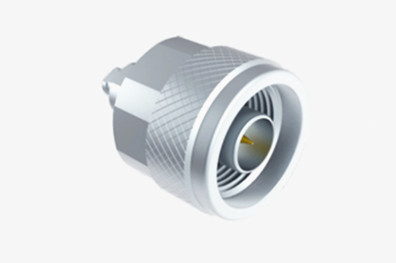

उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | एन प्रकार आरएफ समाक्षीय संबंधक | चढ़ाना: | निक्ल से पोलिश किया हुआ |
|---|---|---|---|
| वीएसडब्ल्यूआर: | ≤1.3 | आवृति सीमा: | डीसी ~ 11GHz |
| मॉडल: | एन-जे506जी | प्रतिबाधा: | 50Ω |
| प्रमुखता देना: | एन प्रकार आरएफ समाक्षीय कनेक्टर,MF108A आरएफ समाक्षीय कनेक्टर,CXN3506 आरएफ समाक्षीय कनेक्टर |
||
एन श्रृंखला के कनेक्टरों को MIL-C-39012 के विनिर्देशों को पूरा करने के लिए सावधानीपूर्वक डिज़ाइन और निर्मित किया गया है, जिसमें थ्रेडेड कनेक्शन और वायु का उपयोग किया गया है।यह डिजाइन 11GHz की आवृत्ति तक असाधारण विद्युत प्रदर्शन सुनिश्चित करता हैहमारी कंपनी के सटीक कनेक्टर 18 गीगाहर्ट्ज तक की आवृत्तियों का समर्थन करने में सक्षम हैं और विभिन्न प्रकार के रेडियो आवृत्ति केबलों के साथ संगत हैं।इन कनेक्टरों को उनके उत्कृष्ट झटके प्रतिरोध के लिए उच्च माना जाता हैइसलिए, उन्हें विमानन, एयरोस्पेस, रडार, माइक्रोवेव संचार, डिजिटल दूरसंचार,और माइक्रोवेव मापइसके अतिरिक्त, एन-प्रकार के कनेक्टर का उपयोग आमतौर पर परीक्षण इंटरफ़ेस कनेक्टर के रूप में किया जाता है और व्यापक रूप से विभिन्न परीक्षण उपकरणों में शामिल किया जाता है।
विनिर्देश
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
| विद्युत विशेषताएं | ||
| प्रतिबाधा | 50Ω | |
| आवृत्ति सीमा | DC ~11GHz ((Max.18GHz) | |
| नामित वोल्टेज | 1000VRMS* (अधिकतम.समुद्र स्तर) | |
| डायलेक्ट्रिक्स वोल्टेज प्रतिरोध | 1500VRMS* (अधिकतम.समुद्र स्तर) | |
| इन्सुलेशन प्रतिरोध | ≥5000MΩ | |
| केंद्र प्रतिरोध | बाहरी कंडक्टर | ≤0.5mΩ |
| केंद्र कंडक्टर | ≤1.5mΩ | |
| वीएसडब्ल्यूआर | ≤1.3 | |
| सामग्री और यांत्रिक गुण | ||
| केंद्र कंडक्टर | पुरुष | पीतल, सोना चढ़ाना |
| स्त्री | फॉस्फोर कांस्य, सोने से ढँका हुआ | |
| लचीला संपर्क | फॉस्फर कांस्य | निकेल लेपित निष्क्रिय |
| शेल / आवास | पीतल | सोने से ढँका हुआ |
| केबल क्लैंप | पीतल | निकेल लेपित |
| इन्सुलेटर | पीटीएफई | |
| गास्केट | सिलिकॉन रबड़ | |
| स्थायित्व | 500 चक्र | |

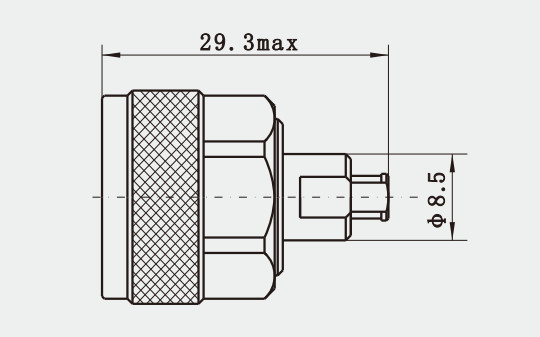

विस्तृत चित्र
विशेषताएं
1सामग्री और स्थायित्व:
एन-प्रकार के कनेक्टरों की बॉडी सामग्री पीतल या स्टेनलेस स्टील हो सकती है। स्टेनलेस स्टील से बने एन-प्रकार के कनेक्टर आमतौर पर अधिक टिकाऊ होते हैं और निर्माण के लिए अधिक लागत होती है।
2निर्माण और प्रकार:
एन-प्रकार के कनेक्टर्स का निर्माण मजबूत होता है और अक्सर कठोर कार्य वातावरण या परीक्षण क्षेत्रों में उपयोग किया जाता है जहां बार-बार प्लगिंग और अनप्लगिंग की आवश्यकता होती है।
इसे पुरुष या महिला के रूप में वर्गीकृत किया गया है, और स्टाइल मानक या रिवर्स ध्रुवीयता में उपलब्ध हैं।
आकार को सीधे या दाएं कोण के प्रकार के साथ-साथ 4-छेद वाले फ्लैंज प्रकार, प्रेस-इन प्रकार, बुलचेड प्रकार, 2-छेद वाले पैनल प्रकार, 4-छेद वाले पैनल प्रकार, या नो-लोड प्रकार और कई अन्य प्रकारों में वर्गीकृत किया गया है।
आवेदन
1संचार उपकरण: एन प्रकार के कनेक्टरों का उपयोग विभिन्न संचार उपकरणों में किया जाता है, जिसमें माइक्रोवेव उपकरण और डिजिटल संचार प्रणाली शामिल हैं।वे आरएफ सर्किट के भीतर आरएफ केबल या माइक्रोस्ट्रिप लाइनों के कनेक्शन की सुविधा.
2परीक्षण यंत्रणाः उनके उत्कृष्ट परिरक्षण प्रदर्शन के कारण,एन प्रकार के कनेक्टरों का प्रयोग अक्सर परीक्षण और माप उपकरण में सटीक संकेत संचरण सुनिश्चित करने और विद्युत चुम्बकीय हस्तक्षेप को रोकने के लिए किया जाता है.
3एयरोस्पेस: एन-प्रकार के कनेक्टरों का व्यापक रूप से सैन्य संचार, एयरोस्पेस और ग्राउंड लॉन्च सिस्टम में उपयोग किया जाता है क्योंकि उनकी उच्च विश्वसनीयता और कंपन के लिए मजबूत प्रतिरोध है।
4वायरलेस उपकरण: विशेष अनुप्रयोगों में उच्च स्तर की सुरक्षा की आवश्यकता होती है, जैसे कि चरम तापमान, दबाव या कंपन वातावरण, एन-प्रकार के कनेक्टर एक आदर्श विकल्प हैं।
5एंटेना और रडार प्रणाली: एन-प्रकार के कनेक्टर भी आमतौर पर एंटेना और रडार प्रणालियों में पाए जाते हैं ताकि स्थिर सिग्नल संचरण और उच्च गुणवत्ता वाले संचार लिंक सुनिश्चित किए जा सकें।
6चिकित्सा उपकरण: कुछ उच्च परिशुद्धता वाले चिकित्सा उपकरणों में, एन-प्रकार के कनेक्टरों का उपयोग सेंसरों को जोड़ने और संकेतों को प्रसारित करने के लिए भी किया जा सकता है, विशेष रूप से उन अनुप्रयोगों में जिन्हें लघु कनेक्टरों की आवश्यकता होती है।
उत्पाद सूची
| आरएफ एडाप्टर |
| आरएफ केबल के इकट्ठे |
| ग्लास-मेटल हेर्मेटिक सील |
| J30J श्रृंखला कनेक्टर |
| माइक्रोवेव रोटरी जोड़ |
| समाक्षीय एडाप्टर के लिए तरंग गाइड |
| एसएमए/एसएसएमए आरएफ कनेक्टर |
| एसएमपी/एसएसएमपी आरएफ कनेक्टर |
| MCX/MMCX आरएफ कनेक्टर |
| टीएनसी आरएफ कनेक्टर |
| एन प्रकार आरएफ कनेक्टर |
| बीएनसी आरएफ कनेक्टर मिलीमीटर वेव कनेक्टर ((2.4mm, 2.92mm) |
* मानक निर्यात कार्टन
* ग्राहकों की आवश्यकताओं के अनुसार
नोटः
हमारे पास 10,000 से अधिक प्रकार केएन प्रकार कनेक्टर, यदि आप जिस कनेक्टर का उपयोग कर रहे हैं, वह नहीं मिला है, तो कृपया हमें अपने विवरण के साथ संपर्क करेंls.
