उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | एन प्रकार आरएफ समाक्षीय कनेक्टर | चढ़ाना: | सोना चढ़ाया / निकल चढ़ाया हुआ |
|---|---|---|---|
| प्रतिबाधा: | 50Ω | आवृति सीमा: | डीसी ~ 11GHz |
| मॉडल: | एन-KFB3 | लिंग: | महिला |
| प्रमुखता देना: | 4-छेद फ्लैंज आरएफ समाक्षीय कनेक्टर,50Ω प्रतिबाधा N महिला सोल्डर क्लैंप,3 लचीला केबल महिला लिंग |
||
एन-प्रकार के कनेक्टर ग्रिड वाले सहअक्षीय युग्मन हैं जो अपनी मजबूत एंटी-व्हाइब्रेशन क्षमताओं और उत्कृष्ट विद्युत प्रदर्शन के लिए जाने जाते हैं, जिनकी विशिष्ट आवृत्ति सीमा 11 गीगाहर्ट्ज तक होती है।हमारे विशेष संस्करण 18 GHz तक की आवृत्तियों का समर्थन कर सकते हैंये कनेक्टर बहुमुखी हैं और विभिन्न प्रकार के आरएफ केबलों के साथ संगत हैं, जिससे उनका विमानन, एयरोस्पेस, रडार सिस्टम, माइक्रोवेव संचार, डिजिटल ट्रांसमिशन,और परीक्षण और माप उपकरण.
हम ग्राहकों की विशिष्ट आवश्यकताओं को पूरा करने के लिए विभिन्न प्रकार के एन-प्रकार के कनेक्टरों और एडेप्टरों के लिए अनुकूलन सेवाएं प्रदान करते हैं।
विनिर्देश
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
| विद्युत विशेषताएं | ||
| प्रतिबाधा | 50Ω | |
| आवृत्ति सीमा | DC ~11GHz ((Max.18GHz) | |
| नामित वोल्टेज | 1000VRMS* (अधिकतम.समुद्र स्तर) | |
| डायलेक्ट्रिक्स वोल्टेज प्रतिरोध | 1500VRMS* (अधिकतम.समुद्र स्तर) | |
| इन्सुलेशन प्रतिरोध | ≥5000MΩ | |
| केंद्र प्रतिरोध | बाहरी कंडक्टर | ≤0.5mΩ |
| केंद्र कंडक्टर | ≤1.5mΩ | |
| वीएसडब्ल्यूआर | ≤1.3 | |
| सामग्री और यांत्रिक गुण | ||
| केंद्र कंडक्टर | पुरुष | पीतल,
निकेल लेपित |
| स्त्री | फॉस्फर कांस्य,
निकेल लेपित |
|
| लचीला संपर्क | फॉस्फर कांस्य | निकेल लेपित |
| शेल / आवास | पीतल |
निकेल लेपित |
| केबल क्लैंप | पीतल | निकेल लेपित |
| इन्सुलेटर | पीटीएफई | |
| गास्केट | सिलिकॉन रबड़ | |
| स्थायित्व | 500 चक्र | |

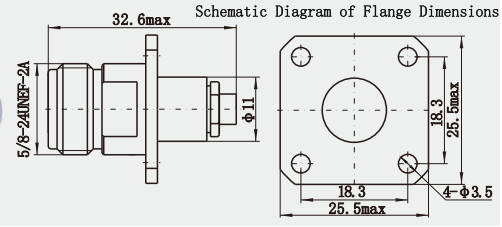

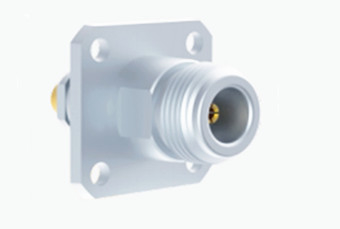

विस्तृत चित्र
विशेषताएं:
1बाहरी कंडक्टर: आमतौर पर धातु सामग्री से बना, अच्छी विद्युत चालकता और यांत्रिक शक्ति के साथ, न केवल संकेत संचरण सर्किट के रूप में,लेकिन आंतरिक भागों को ठीक करने और उनकी रक्षा करने में भी भूमिका निभाते हैं.
2.आंतरिक कंडक्टर: धातु सामग्री से भी बना है और बाहरी कंडक्टर मिलकर सिग्नल ट्रांसमिशन चैनल बनाते हैं,डिजाइन कम नुकसान और उच्च दक्षता के संकेत संचरण सुनिश्चित करने की जरूरत है.
3.अछूता: आंतरिक और बाहरी कंडक्टरों के बीच स्थित है, दोनों को अलग करने के लिए उपयोग किया जाता है, सिग्नल शॉर्ट सर्किट को रोकने के लिए, सामग्री को आमतौर पर डायलेक्ट्रिक स्थिरता के लिए चुना जाता है,अच्छा तापमान प्रतिरोध.
4तालाबंदी तंत्रः तेजी से और विश्वसनीय कनेक्शन प्राप्त करने के लिए तालाबंदी के घूर्णन के माध्यम से घुमावदार कनेक्शन का उपयोग,इस डिजाइन कंपन या सदमे के माहौल में कनेक्टर भी एक स्थिर कनेक्शन बनाए रख सकते हैं बनाता है.
अनुप्रयोग:
1वायरलेस संचार उपकरण: एन प्रकार के आरएफ समाक्षीय कनेक्टर आरएफ संकेतों को जोड़ने और प्रसारित करने के लिए वायरलेस संचार उपकरण में एक महत्वपूर्ण भूमिका निभाते हैं।इसके व्यापक बैंडविड्थ संचरण के कारण, कम हानि, उच्च परिरक्षण और स्थायित्व, यह सिग्नल संचरण गुणवत्ता के लिए वायरलेस संचार उपकरण की उच्च आवश्यकताओं को पूरा कर सकता है।
2.एयरोस्पेस: एयरोस्पेस क्षेत्र में, एन-प्रकार आरएफ समाक्षीय कनेक्टर भी एक महत्वपूर्ण भूमिका निभाते हैं। यह कठोर पर्यावरणीय परिस्थितियों का सामना कर सकता है, जैसे उच्च तापमान, निम्न तापमान, आर्द्रता, आदि।और संकेत संचरण की विश्वसनीयता सुनिश्चित करने के लिए एक स्थिर कामकाजी स्थिति बनाए रखने.
3रडार प्रणालीः चूंकि एन प्रकार के आरएफ समाक्षीय कनेक्टर 18GHz तक सिग्नल आवृत्ति सीमा का समर्थन करते हैं, इसलिए उनका व्यापक रूप से रडार प्रणाली में भी उपयोग किया जाता है।यह उच्च आवृत्ति संकेत संचरण के लिए रडार प्रणाली की मांग को पूरा कर सकते हैं.
4परीक्षण उपकरण: एन प्रकार के आरएफ समाक्षीय कनेक्टर भी परीक्षण उपकरणों का एक अनिवार्य हिस्सा हैं।इसकी कई कनेक्शन विधियां और अच्छी संगतता इसे विभिन्न परीक्षण परिदृश्यों की जरूरतों को पूरा करने में सक्षम बनाती है.
उत्पाद सूचीः
| आरएफ एडाप्टर |
| आरएफ केबल के इकट्ठे |
| ग्लास-मेटल हेर्मेटिक सील |
| J30J श्रृंखला कनेक्टर |
| माइक्रोवेव रोटरी जोड़ |
| समाक्षीय एडाप्टर के लिए वेवगाइड |
| एसएमए/एसएसएमए आरएफ कनेक्टर |
| एसएमपी/एसएसएमपी आरएफ कनेक्टर |
| MCX/MMCX आरएफ कनेक्टर |
| टीएनसी आरएफ कनेक्टर |
| एन प्रकार आरएफ कनेक्टर |
| बीएनसी आरएफ कनेक्टरमिलीमीटर वेव कनेक्टर ((2.4mm, 2.92mm) |
* मानक निर्यात कार्टन
* ग्राहकों की आवश्यकताओं के अनुसार
नोटः
हमारे पास 10,000 से अधिक प्रकार केएन प्रकार कनेक्टर, यदि आप जिस कनेक्टर का उपयोग कर रहे हैं, वह नहीं मिला है, तो कृपया हमें अपने विवरण के साथ संपर्क करेंls.
