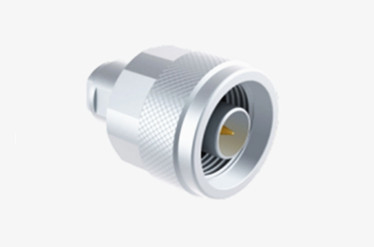

उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | एन प्रकार आरएफ समाक्षीय कनेक्टर | चढ़ाना: | सोना मढ़वाया/निकल मढ़वाया |
|---|---|---|---|
| लिंग: | नर | आवृति सीमा: | डीसी ~ 11GHz |
| मॉडल: | एन-जेबी3जी-2 | प्रतिबाधा: | 50Ω |
| प्रमुखता देना: | स्टेनलेस स्टील आरएफ समाक्षीय कनेक्टर,डीसी-11GHz आरएफ समाक्षीय कनेक्टर |
||
एन-प्रकार के कनेक्टर ग्रिड वाले समाक्षीय कनेक्टर हैं जो अपने मजबूत एंटी-हिंसक गुणों और उत्कृष्ट विद्युत विशेषताओं के लिए जाने जाते हैं, आमतौर पर 11 गीगाहर्ट्ज आवृत्ति सीमा के भीतर काम करते हैं।हालांकि, हमारे उन्नत मॉडल 18 गीगाहर्ट्ज तक की आवृत्तियों का समर्थन कर सकते हैं। ये कनेक्टर बहुमुखी हैं और विभिन्न आरएफ केबल प्रकारों के साथ संगत हैं, जिससे उन्हें विमानन जैसे उद्योगों में व्यापक रूप से उपयोग किया जाता है,एयरोस्पेस, रडार प्रणाली, माइक्रोवेव संचार, डिजिटल संचार और परीक्षण और माप उपकरण।
हम विशिष्ट ग्राहक आवश्यकताओं को पूरा करने के लिए विभिन्न प्रकार के एन-प्रकार के कनेक्टर और एडेप्टर के लिए अनुकूलन सेवाएं प्रदान करते हैं। चाहे आपको सीधे या सही कोण विन्यास की आवश्यकता हो,फ्लैंग माउंट या बुलचेड माउंट विकल्प, हम अपने उत्पादों को आपकी विशिष्ट आवश्यकताओं के अनुरूप बना सकते हैं।
विनिर्देश
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
| विद्युत विशेषताएं | ||
| प्रतिबाधा | 50Ω | |
| आवृत्ति सीमा | DC ~11GHz ((Max.18GHz) | |
| नामित वोल्टेज | 1000VRMS* (अधिकतम.समुद्र स्तर) | |
| डायलेक्ट्रिक्स वोल्टेज प्रतिरोध | 1500VRMS* (अधिकतम.समुद्र स्तर) | |
| इन्सुलेशन प्रतिरोध | ≥5000MΩ | |
| केंद्र प्रतिरोध | बाहरी कंडक्टर | ≤0.5mΩ |
| केंद्र कंडक्टर | ≤1.5mΩ | |
| वीएसडब्ल्यूआर | ≤1.3 | |
| सामग्री और यांत्रिक गुण | ||
| केंद्र कंडक्टर | पुरुष | पीतल,
निकेल लेपित |
| स्त्री | फॉस्फर कांस्य,
निकेल लेपित |
|
| लचीला संपर्क | फॉस्फर कांस्य | निकेल लेपित |
| शेल / आवास | पीतल, स्टेनलेस |
निकेल लेपित |
| केबल क्लैंप | पीतल | निकेल लेपित |
| इन्सुलेटर | पीटीएफई | |
| गास्केट | सिलिकॉन रबड़ | |
| स्थायित्व | 500 चक्र | |

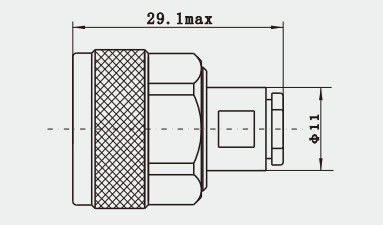

विस्तृत चित्र
विशेषताएं:
1व्यापक बैंडविड्थ ट्रांसमिशनः 0 से 11GHz तक सिग्नल आवृत्तियों की एक विस्तृत श्रृंखला का समर्थन करता है।
2कम हानिः उच्च गुणवत्ता वाली सामग्रियों और सटीक विनिर्माण प्रक्रिया को अपनाने से सिग्नल संचरण के दौरान उत्पन्न हानि अत्यंत कम होती है।जो सिग्नल संचरण की दक्षता और गुणवत्ता में सुधार करने में मदद करता है.
3उच्च परिरक्षणः खोल आमतौर पर धातु सामग्री से बने होते हैं, जिसमें अच्छी विद्युत चुम्बकीय परिरक्षण क्षमता होती है।जो सिग्नल ट्रांसमिशन पर बाहरी विद्युत चुम्बकीय हस्तक्षेप के प्रभाव को प्रभावी ढंग से रोक सकता है.
4. मजबूत स्थायित्व: विशेष उपचार और परीक्षण के बाद, यह कठोर पर्यावरणीय परिस्थितियों (जैसे उच्च तापमान, निम्न तापमान, आर्द्रता, आदि) के तहत स्थिर रूप से काम कर सकता है।) और लंबे समय तक सेवा जीवन है.
5. संचालित करने में आसानः घुमावदार कनेक्शन का उपयोग कनेक्टरों को जोड़ने और अलग करने के लिए आसान और त्वरित बनाता है। इसके अलावा, संभोग सतह में एक सीलिंग रिंग है, जो जलरोधक हो सकती है,और विभिन्न प्रकार के बाहरी वातावरण के लिए उपयुक्त है.
अच्छी संगतताः अर्ध-कठोर केबलों और लचीले केबलों आदि सहित कई प्रकार के केबलों के साथ संगत है, जो इसे व्यावहारिक अनुप्रयोगों में अधिक व्यापक रूप से लागू करता है।
अनुप्रयोग:
1वायरलेस संचार उपकरण: एन प्रकार के आरएफ समाक्षीय कनेक्टर आरएफ संकेतों को जोड़ने और प्रसारित करने के लिए वायरलेस संचार उपकरण में एक महत्वपूर्ण भूमिका निभाते हैं।इसके व्यापक बैंडविड्थ संचरण के कारण, कम हानि, उच्च परिरक्षण और स्थायित्व, यह सिग्नल संचरण गुणवत्ता के लिए वायरलेस संचार उपकरण की उच्च आवश्यकताओं को पूरा कर सकता है।
2.एयरोस्पेस: एयरोस्पेस क्षेत्र में, एन-प्रकार आरएफ समाक्षीय कनेक्टर भी एक महत्वपूर्ण भूमिका निभाते हैं। यह कठोर पर्यावरणीय परिस्थितियों का सामना कर सकता है, जैसे उच्च तापमान, निम्न तापमान, आर्द्रता, आदि।और संकेत संचरण की विश्वसनीयता सुनिश्चित करने के लिए एक स्थिर कामकाजी स्थिति बनाए रखने.
उत्पाद सूचीः
| आरएफ एडाप्टर |
| आरएफ केबल के इकट्ठे |
| ग्लास-मेटल हेर्मेटिक सील |
| J30J श्रृंखला कनेक्टर |
| माइक्रोवेव रोटरी जोड़ |
| समाक्षीय एडाप्टर के लिए वेवगाइड |
| एसएमए/एसएसएमए आरएफ कनेक्टर |
| एसएमपी/एसएसएमपी आरएफ कनेक्टर |
| MCX/MMCX आरएफ कनेक्टर |
| टीएनसी आरएफ कनेक्टर |
| एन प्रकार आरएफ कनेक्टर |
| बीएनसी आरएफ कनेक्टरमिलीमीटर वेव कनेक्टर ((2.4mm, 2.92mm) |
* मानक निर्यात कार्टन
* ग्राहकों की आवश्यकताओं के अनुसार
नोटः
हमारे पास 10,000 से अधिक प्रकार केएन प्रकार कनेक्टर, यदि आप जिस कनेक्टर का उपयोग कर रहे हैं, वह नहीं मिला है, तो कृपया हमें अपने विवरण के साथ संपर्क करेंls.
