उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | एन प्रकार आरएफ समाक्षीय कनेक्टर | चढ़ाना: | सोना मढ़वाया/निकल मढ़वाया |
|---|---|---|---|
| प्रतिबाधा: | 50Ω | आवृति सीमा: | डीसी ~ 11GHz |
| मॉडल: | एन-जेबी2जी-2 | लिंग: | नर |
| इन्सुलेशन प्रतिरोध: | ≥500MΩ | वीएसडब्ल्यूआर: | ≤1.3 |
| प्रमुखता देना: | N पुरुष आरएफ समाक्षीय कनेक्टर,स्टेनलेस स्टील आरएफ समाक्षीय कनेक्टर |
||

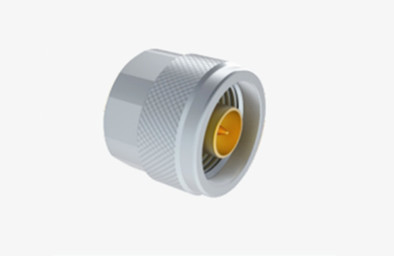

N नर सोल्डर स्टेनलेस स्टील आरएफ समाक्षीय कनेक्टर के लिए 2# अर्ध-कठोर/लचीला केबल
एन-प्रकार के कनेक्टर थ्रेडेड समाक्षीय युग्मन हैं जो कंपन के प्रति उत्कृष्ट प्रतिरोध, उत्कृष्ट विद्युत प्रदर्शन और 11GHz तक की एक विशिष्ट आवृत्ति सीमा के लिए प्रसिद्ध हैं।हमारे विशेष संस्करण 18GHz तक प्रभावी ढंग से काम कर सकते हैंये कनेक्टर बहुमुखी हैं, विभिन्न आरएफ केबल प्रकारों के साथ संगत हैं, और व्यापक रूप से विमानन, एयरोस्पेस, रडार सिस्टम, माइक्रोवेव संचार, डिजिटल ट्रांसमिशन,साथ ही परीक्षण और माप उपकरण में.
हम विशिष्ट ग्राहकों के विनिर्देशों को पूरा करने के लिए N- प्रकार के कनेक्टर और एडेप्टर के विविध सरणी के लिए अनुकूलन सेवाएं प्रदान करते हैं।फ्लैंग माउंट या बुलचेड माउंट विकल्प, हम आपकी अनूठी जरूरतों के अनुरूप समाधान करने की क्षमता रखते हैं।
विनिर्देश
| विद्युत विशेषताएं | ||
| प्रतिबाधा | 50Ω | |
| आवृत्ति सीमा | DC ~11GHz ((Max.18GHz) | |
| नामित वोल्टेज | 1000VRMS* (अधिकतम.समुद्र स्तर) | |
| डायलेक्ट्रिक्स वोल्टेज प्रतिरोध | 1500VRMS* (अधिकतम.समुद्र स्तर) | |
| इन्सुलेशन प्रतिरोध | ≥5000MΩ | |
| केंद्र प्रतिरोध | बाहरी कंडक्टर | ≤0.5mΩ |
| केंद्र कंडक्टर | ≤1.5mΩ | |
| वीएसडब्ल्यूआर | ≤1.3 | |
| सामग्री और यांत्रिक गुण | ||
| केंद्र कंडक्टर | पुरुष | पीतल,
निकेल लेपित |
| स्त्री | फॉस्फर कांस्य,
निकेल लेपित |
|
| लचीला संपर्क | फॉस्फर कांस्य | निकेल लेपित |
| शेल / आवास | पीतल |
निकेल लेपित |
| केबल क्लैंप | पीतल | निकेल लेपित |
| इन्सुलेटर | पीटीएफई | |
| गास्केट | सिलिकॉन रबड़ | |
| स्थायित्व | 500 चक्र | |

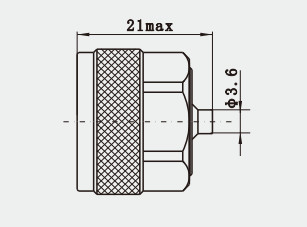

विस्तृत चित्र
विशेषताएं:
1बाहरी कंडक्टर: आमतौर पर धातु सामग्री से बने होते हैं, अच्छी विद्युत चालकता और यांत्रिक शक्ति के साथ, न केवल संकेत संचरण सर्किट के रूप में,लेकिन आंतरिक भागों को ठीक करने और उनकी रक्षा करने में भी भूमिका निभाते हैं.
2. आंतरिक कंडक्टर: धातु सामग्री से भी बना है, और बाहरी कंडक्टर एक साथ सिग्नल ट्रांसमिशन चैनल बनाते हैं,डिजाइन कम नुकसान और उच्च दक्षता के संकेत संचरण सुनिश्चित करने की जरूरत है.
3. इन्सुलेटर: आंतरिक और बाहरी कंडक्टरों के बीच स्थित, दोनों को अलग करने के लिए उपयोग किया जाता है, सिग्नल शॉर्ट-सर्किट को रोकने के लिए, सामग्री को आमतौर पर डायलेक्ट्रिक स्थिरता के लिए चुना जाता है,अच्छा तापमान प्रतिरोध.
4तालाबंदी तंत्रः तेजी से और विश्वसनीय कनेक्शन प्राप्त करने के लिए ताले के घूर्णन के माध्यम से घुमावदार कनेक्शन का उपयोग,इस डिजाइन कंपन या सदमे के माहौल में कनेक्टर भी एक स्थिर कनेक्शन बनाए रख सकते हैं बनाता है.
प्रदर्शन विशेषताएं
अनुप्रयोग:
1वायरलेस संचार उपकरण: एन प्रकार के आरएफ समाक्षीय कनेक्टर आरएफ संकेतों को जोड़ने और प्रसारित करने के लिए वायरलेस संचार उपकरण में एक महत्वपूर्ण भूमिका निभाते हैं।इसके व्यापक बैंडविड्थ संचरण के कारण, कम हानि, उच्च परिरक्षण और स्थायित्व, यह सिग्नल संचरण गुणवत्ता के लिए वायरलेस संचार उपकरण की उच्च आवश्यकताओं को पूरा कर सकता है।
2. ऑटोमोटिव इलेक्ट्रॉनिक उपकरणः ऑटोमोटिव इलेक्ट्रॉनिक उपकरण में, एन-प्रकार आरएफ समाक्षीय कनेक्टर भी व्यापक रूप से उपयोग किए जाते हैं। यह न केवल विश्वसनीय संकेत कनेक्शन प्रदान कर सकता है,लेकिन यह धूल और पानी के प्रतिरोधी (IP67) की क्षमता भी है, विभिन्न प्रकार के बाहरी वातावरण के लिए उपयुक्त है।
उत्पाद सूचीः
| आरएफ एडाप्टर |
| आरएफ केबल के इकट्ठे |
| ग्लास-मेटल हेर्मेटिक सील |
| J30J श्रृंखला कनेक्टर |
| माइक्रोवेव रोटरी जोड़ |
| समाक्षीय एडाप्टर के लिए तरंग गाइड |
| एसएमए/एसएसएमए आरएफ कनेक्टर |
| एसएमपी/एसएसएमपी आरएफ कनेक्टर |
| MCX/MMCX आरएफ कनेक्टर |
| टीएनसी आरएफ कनेक्टर |
| एन प्रकार आरएफ कनेक्टर |
| बीएनसी आरएफ कनेक्टर मिलीमीटर वेव कनेक्टर ((2.4mm, 2.92mm) |
* मानक निर्यात कार्टन
* ग्राहकों की आवश्यकताओं के अनुसार
नोटः
हमारे पास 10,000 से अधिक प्रकार केएन प्रकार कनेक्टर, यदि आप जिस कनेक्टर का उपयोग कर रहे हैं, वह नहीं मिला है, तो कृपया हमें अपने विवरण के साथ संपर्क करेंls.
