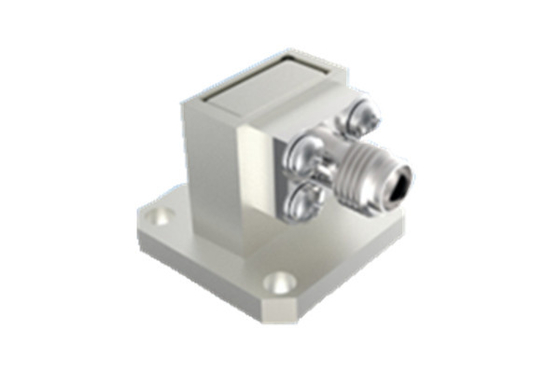

| उत्पाद का नाम: | 2.92 आरएफ समाक्षीय वेवगाइड एडाप्टर | सतत-तरंग शक्ति: | 2W |
|---|---|---|---|
| आवृत्ति: | (187.5/ए)गीगाहर्ट्ज~(285.7/ए)गीगाहर्ट्ज | इन्सुलेशन प्रतिरोध: | ≥5000MΩ |
| आवेदन: | संचार | सामग्री: | पीतल |
| रेटेड भंडारण तापमान रेंज तापमान: | -55°C~+100°C | तापमान रेंज आपरेट करना: | -65°C~+125°C |
| प्रमुखता देना: | BJ220 वेवगाइड एडाप्टर,उच्च प्रदर्शन वेवगाइड एडाप्टर,2.92 मिमी वेवगाइड एडाप्टर |
||
हमारी कंपनी अंतरिक्ष यानों के लिए समाक्षीय तरंगमार्ग कनवर्टरों के निर्माण में विशेषज्ञ है, जो दो अलग-अलग संरचनात्मक विन्यासों में उपलब्ध हैंः प्रत्यक्ष-खाद्य और साइड-खाद्य।ये कन्वर्टर्स 5 से लेकर 5 तक की एक विस्तृत आवृत्ति रेंज को पूरा करते हैं।.3GHz से 110GHz तक
तरंगमार्ग के अंत में दिए जाने वाले आयताकार तरंगमार्ग पोर्ट में विभिन्न आकार शामिल हैं जिनमें BJ70, BJ84, BJ100, BJ120, BJ140, BJ180, BJ220, BJ260, BJ320, BJ400, BJ500, BJ620, BJ740 और BJ900 शामिल हैं।समाक्षीय पक्ष पर, इंटरफेस SMA श्रृंखला, 2.92 मिमी श्रृंखला, 2.4 मिमी श्रृंखला और 1.85 मिमी श्रृंखला के साथ संगत हैं।प्रत्येक मॉडल को अपने संबंधित तरंग गाइड प्रकार के पूर्ण बैंडविड्थ का समर्थन करने के लिए सावधानीपूर्वक डिज़ाइन किया गया है.
हमारे वेवगाइड कन्वर्टर्स की प्रमुख विशेषताओं में उनकी मजबूत संरचना, कॉम्पैक्ट बाहरी आयाम, असाधारण विद्युत प्रदर्शन और उच्च स्थिरता शामिल हैं,और हल्के डिजाइन (≤20 ग्राम)इन गुणों ने उन्हें विभिन्न अंतरिक्ष यान अनुप्रयोगों में अत्यधिक पसंद किया है, जिससे मांग वाले एयरोस्पेस वातावरण में इष्टतम कनेक्टिविटी और प्रदर्शन सुनिश्चित होता है।
विनिर्देशः
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
| मुख्य मापदंड | |||
| निरंतर तरंग शक्ति | 2W | ||
| आवृत्ति सीमा | (187.5/a) गीगाहर्ट्ज~(285.7/a) गीगाहर्ट्ज,a वेवगाइड पोर्ट के लंबे पक्ष के आयाम हैं | ||
| परिचालन तापमान सीमा | -65°C~+125°C | ||
| इन्सुलेशन प्रतिरोध | ≥5000MΩ | ||
| अन्य | |||
| आवरण की मोटाई | मध्य संपर्क पर सोने की परत की मोटाई ≥1.27μm | ||
| प्लैटिंग पोरोसिटी | पतला नाइट्रिक एसिड | एक पारदर्शी कंटेनर में 1.316 (तापमान 25°C±3°C) के विशिष्ट गुरुत्वाकर्षण के साथ, 30 सेकंड | |
| सघन नाइट्रिक एसिड | एकाग्रता विश्लेषणात्मक रूप से शुद्ध 68% एक कंटेनर में 25°C±3°C,20min पर | ||
| नामित भंडारण तापमान सीमा तापमान | -55°C~+100°C | ||

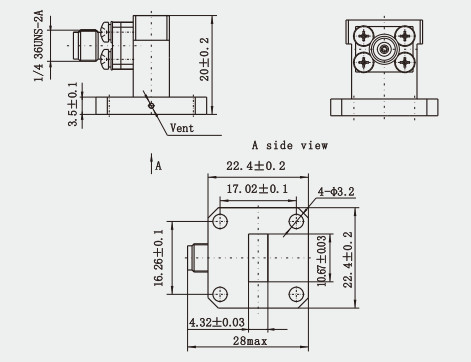

रूपरेखा चित्र:(मिमी)
विशेषताएं:
1व्यापक बैंडविड्थः वेवगाइड से 2.92 समाक्षीय कन्वर्टर्स एक व्यापक आवृत्ति रेंज का समर्थन करते हैं, जो उन्हें माइक्रोवेव और मिलीमीटर तरंग अनुप्रयोगों की एक विस्तृत विविधता के लिए अनुकूलन योग्य बनाता है।
2कम सम्मिलन हानि: इन कन्वर्टर्स को सिग्नल ट्रांसमिशन पथ को अनुकूलित करने और ऊर्जा हानि को कम करने के लिए डिज़ाइन किया गया है, जो सम्मिलन हानि को कम करता है और समग्र प्रणाली दक्षता में सुधार करता है।
3. कम वीएसडब्ल्यूआर: वीएसडब्ल्यूआर (स्टैंडिंग वेव अनुपात) संकेत के प्रतिबिंब की डिग्री का एक महत्वपूर्ण उपाय है। 2.92 समाक्षीय कनवर्टर के लिए तरंगमार्ग का अपेक्षाकृत छोटा वीएसडब्ल्यूआर है,जो यह दर्शाता है कि यह ऑपरेटिंग आवृत्ति बैंड में कम परावर्तक है, और अत्यधिक हस्तक्षेप या विकृतियों को पेश किए बिना एक ट्रांसमिशन लाइन प्रकार से दूसरे में संकेतों को कुशलतापूर्वक परिवर्तित करने में सक्षम है।
4कॉम्पैक्टः 2.92 मिमी के सहअक्षीय कनेक्टर का अपेक्षाकृत छोटा आकार इसे एयरोस्पेस और पोर्टेबल संचार उपकरण जैसे अंतरिक्ष-प्रतिबंधित अनुप्रयोगों में उपयोगी बनाता है।
आवेदनः
उपग्रह संचार: उपग्रह संचार प्रणालियों में, 2.उपग्रहों के साथ कुशल संचार के लिए तरंगमार्ग के माध्यम से संचरण के लिए उपयुक्त संकेतों में पृथ्वी स्टेशनों से समाक्षीय संकेतों को परिवर्तित करने के लिए तरंगमार्ग समाक्षीय कन्वर्टर्स का उपयोग किया जाता है.
रडार प्रणालीः रडार प्रणाली में,इस कनवर्टर का उपयोग रडार ट्रांसमीटर और रिसीवर के समाक्षीय बंदरगाहों को एंटीना प्रणाली के तरंगमार्ग बंदरगाहों से जोड़ने के लिए किया जाता है ताकि रडार संकेतों का कुशल प्रसारण सुनिश्चित हो सके।.
वायरलेस संचारः वायरलेस संचार बेस स्टेशनों में, 2.92 तरंगमार्ग समाक्षीय कनवर्टर का उपयोग बेस स्टेशन के अंदर समाक्षीय संकेतों को बाहरी एंटीना तरंगमार्ग प्रणालियों के लिए उपयुक्त संचरण संकेतों में बदलने के लिए किया जाता है.
DeepL.com के साथ अनुवादित (मुक्त संस्करण)
उत्पाद सूचीः
1.85 श्रृंखला
2.4सीरीज
2.92सीरीज
एसएमएसीरीज
एसएमपी श्रृंखला
एसएमपीएम श्रृंखला
ग्लास इन्सुलेटर उत्पाद
समाक्षीय तरंगनिर्देशन एडाप्टर
नोटः
हमारे पास 10,000 से अधिक प्रकार केSMA कनेक्टर, यदि आप जिस कनेक्टर का उपयोग कर रहे हैं वह नहीं मिला है, तो कृपया अपने विवरण के साथ हमसे संपर्क करें।
