उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|

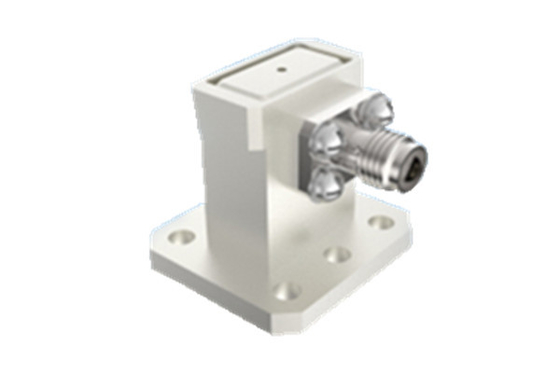

| उत्पाद का नाम: | 2.92 आरएफ समाक्षीय वेवगाइड एडाप्टर | सतत-तरंग शक्ति: | 2W |
|---|---|---|---|
| आवृत्ति: | (187.5/ए)गीगाहर्ट्ज~(285.7/ए)गीगाहर्ट्ज | इन्सुलेशन प्रतिरोध: | ≥5000MΩ |
| आवेदन: | संचार | सामग्री: | पीतल |
| रेटेड भंडारण तापमान रेंज तापमान: | -55°C~+100°C | तापमान रेंज आपरेट करना: | -65°C~+125°C |
| प्रमुखता देना: | BJ180 साइड फीड कोएक्सियल एडाप्टर,उच्च प्रदर्शन साइड फ़ीड कोएक्सियल एडाप्टर,2.92 प्रकार साइड फ़ीड कोएक्सियल एडाप्टर |
||
हमारी कंपनी द्वारा निर्मित अंतरिक्ष यानों के लिए समाक्षीय तरंगनिर्देशन कनवर्टर दो संरचनात्मक रूपों में विभाजित हैं, प्रत्यक्ष-खाद्य और साइड-खाद्य।
अंतरिक्ष यानों के लिए समाक्षीय तरंगमार्ग कनवर्टरों को प्रत्यक्ष-आहार और साइड-आहार में विभाजित किया गया है, 5.3GHz से 110GHz तक की आवृत्ति सीमा के साथ।
तरंग मार्ग के अंत में आयताकार तरंग मार्ग पोर्ट BJ70, BJ84, BJ100, BJ120, BJ140, BJ180, BJ220, BJ260, BJ320, BJ400, BJ500, BJ620, BJ740, BJ900 हैं,एसएमए श्रृंखला के साथ समाक्षीय अंत इंटरफ़ेस इंटरफ़ेस2.92 श्रृंखला, 2.4 श्रृंखला, 1.85 श्रृंखला आदि। प्रत्येक वेवगाइड पोर्ट उत्पाद वेवगाइड के पूरे बैंडविड्थ को कवर करता है।
प्रत्येक प्रकार के वेवगाइड पोर्ट उत्पाद वेवगाइड के पूरे बैंडविड्थ को कवर करते हैं, और उत्पादों में विश्वसनीय संरचना, छोटे बाहरी आयाम, उत्कृष्ट विद्युत प्रदर्शन और स्थिरता होती है।और हल्का वजन (≤20g)इनका व्यापक रूप से विभिन्न प्रकार के अंतरिक्ष यानों में प्रयोग किया गया है।
विनिर्देशः
नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।
| मुख्य मापदंड | |||
| निरंतर तरंग शक्ति | 2W | ||
| आवृत्ति सीमा | (187.5/a) गीगाहर्ट्ज~(285.7/a) गीगाहर्ट्ज,a वेवगाइड पोर्ट के लंबे पक्ष के आयाम हैं | ||
| परिचालन तापमान सीमा | -65°C~+125°C | ||
| इन्सुलेशन प्रतिरोध | ≥5000MΩ | ||
| अन्य | |||
| आवरण की मोटाई | मध्य संपर्क पर सोने की परत की मोटाई ≥1.27μm | ||
| प्लैटिंग पोरोसिटी | पतला नाइट्रिक एसिड | एक पारदर्शी कंटेनर में 1.316 (तापमान 25°C±3°C) के विशिष्ट गुरुत्वाकर्षण के साथ, 30 सेकंड | |
| सघन नाइट्रिक एसिड | एकाग्रता विश्लेषणात्मक रूप से शुद्ध 68% एक कंटेनर में 25°C±3°C,20min पर | ||
| नामित भंडारण तापमान सीमा तापमान | -55°C~+100°C | ||

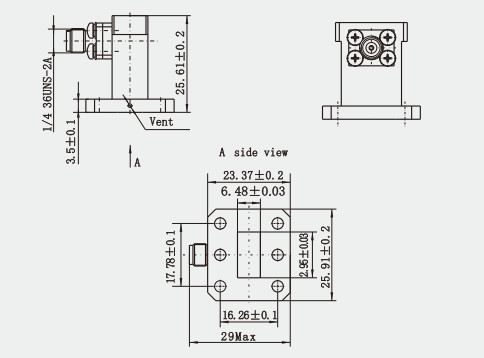

रूपरेखा चित्र:(मिमी)
विशेषताएं:
1उच्च दक्षता ऊर्जा रूपांतरणः तरंगवाहक समाक्षीय कनवर्टर का डिजाइन विभिन्न संचरण माध्यमों में विद्युत चुम्बकीय तरंग प्रसारण विशेषताओं के अंतर पर आधारित है,और उचित संरचनात्मक डिजाइन और पैरामीटर चयन के माध्यम से तरंगमार्ग और समाक्षीय लाइन के बीच उच्च दक्षता ऊर्जा रूपांतरण का एहसास होता है.
2व्यापक बैंडविड्थः वेवगइड समाक्षीय कनवर्टर में व्यापक बैंडविड्थ है, जो डीसी से मिलीमीटर तरंग बैंड और उससे भी अधिक की आवृत्ति रेंज को कवर कर सकता है।
3. कम सम्मिलन हानिः वेवगाइड समाक्षीय कन्वर्टर्स में रूपांतरण प्रक्रिया के दौरान कम सम्मिलन हानि होती है, जिसका अर्थ है कि रूपांतरण प्रक्रिया के दौरान संकेत कम ऊर्जा खो देता है,संकेत की अखंडता और शक्ति बनाए रखने में मदद करता है.
4. कम वीएसडब्ल्यूआर: वीएसडब्ल्यूआर संचरण लाइनों के मिलान की डिग्री का एक उपाय है। वेवगाइड समाक्षीय कन्वर्टर्स में कम वीएसडब्ल्यूआर होता है,जो एक अच्छा मिलान प्रदर्शन दर्शाता है और संकेत प्रतिबिंब और विकृति को कम करता है.
5विभिन्न संरचनाएंः वेवग्वाइड कोएक्सियल कन्वर्टर्स में विभिन्न संरचनाएं होती हैं, जैसे कि ऑर्थोगोनल 90° वेवग्वाइड कोक्सियल कन्वर्टर्स और समाप्त 180° वेवग्वाइड कोक्सियल कन्वर्टर्स,जो विभिन्न आवेदन आवश्यकताओं के अनुसार चुना जा सकता है.
आवेदनः
1माइक्रोवेव उपकरण और प्रणालियाँः माइक्रोवेव उपकरण में, विभिन्न ट्रांसमिशन लाइनों, जैसे कि सहअक्षीय लाइनों और वेवगाइड ट्यूबों को जोड़ने के लिए वेवगाइड समाक्षीय कन्वर्टर्स का उपयोग किया जाता है।कुशल संकेत संचरण के लिएइसका व्यापक रूप से विभिन्न माइक्रोवेव प्रणालियों में उपयोग किया जाता है, जैसे कि एंटीना, ट्रांसमीटर, रिसीवर और कैरियर टर्मिनल उपकरण।
2रडार प्रणाली: रडार प्रणाली में, तरंग-निर्देशक समाक्षीय कनवर्टर एक आवश्यक निष्क्रिय रूपांतरण उपकरण है जिसका उपयोग स्थिर संकेत संचरण सुनिश्चित करने के लिए रडार के विभिन्न भागों को जोड़ने के लिए किया जाता है।
3उपग्रह संचार: वेवगाइड समाक्षीय कनवर्टर उपग्रह संचार के क्षेत्र में भी लागू होते हैं।विशेष रूप से जब यह उपग्रह पर तरंग गाइड प्रणाली के साथ जमीनी स्टेशन के समाक्षीय लाइन इंटरकनेक्ट करने के लिए आवश्यक है.
उत्पाद सूचीः
1.85 श्रृंखला
2.4सीरीज
2.92सीरीज
एसएमएसीरीज
एसएमपी श्रृंखला
एसएमपीएम श्रृंखला
ग्लास इन्सुलेटर उत्पाद
समाक्षीय तरंगनिर्देशन एडाप्टर
नोटः
हमारे पास 10,000 से अधिक प्रकार केSMA कनेक्टर, यदि आप जिस कनेक्टर का उपयोग कर रहे हैं वह नहीं मिला है, तो कृपया अपने विवरण के साथ हमसे संपर्क करें।
