उच्च प्रदर्शन एन पुरुष फ्लैंज माउंट माइक्रो स्ट्रिप आरएफ समाक्षीय कनेक्टर
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
विस्तृत उत्पाद विवरण
| उत्पाद का नाम: | एन प्रकार आरएफ समाक्षीय संबंधक | चढ़ाना: | सोना चढ़ाया / निकल चढ़ाया हुआ |
|---|---|---|---|
| प्रतिबाधा: | 50Ω | लिंग: | नर |
| मॉडल: | एन-जेएफडी95 | आवृति सीमा: | डीसी ~ 11GHz |
| प्रमुखता देना: | उच्च प्रदर्शन आरएफ समाक्षीय कनेक्टर,माइक्रो स्ट्रिप आरएफ समाक्षीय कनेक्टर |
||

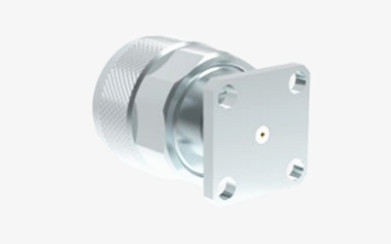

उच्च प्रदर्शन एन पुरुष फ्लैंज माउंट माइक्रो स्ट्रिप आरएफ समाक्षीय कनेक्टर
एन-प्रकार के कनेक्टर ग्रिडेड समाक्षीय कनेक्टर हैं जो इष्टतम एंटी-व्हाइब्रेशन प्रदर्शन और बेहतर विद्युत विशेषताओं के लिए डिज़ाइन किए गए हैं, जिनकी विशिष्ट आवृत्ति सीमा 11 GHz तक है।हमारे उच्च-प्रदर्शन वाले एन-प्रकार के कनेक्टर इस रेंज को 18 गीगाहर्ट्ज तक विस्तारित करते हैंवे विभिन्न प्रकार के आरएफ केबलों के साथ संगत हैं और व्यापक रूप से विमानन, एयरोस्पेस, रडार सिस्टम, माइक्रोवेव और डिजिटल संचार जैसे उद्योगों में उपयोग किए जाते हैं।साथ ही परीक्षण और माप उपकरणों में.
हम ग्राहकों की विशिष्ट आवश्यकताओं को पूरा करने के लिए विभिन्न प्रकार के एन-प्रकार के कनेक्टर्स और एडेप्टर के लिए अनुकूलन विकल्प प्रदान करते हैं।फ्लैंग माउंट या बुलचेड माउंट विकल्प, हम अपने उत्पादों को आपके सटीक विनिर्देशों के अनुरूप बना सकते हैं।
विनिर्देश
| विद्युत विशेषताएं | ||
| प्रतिबाधा | 50Ω | |
| आवृत्ति सीमा | DC ~11GHz ((Max.18GHz) | |
| नामित वोल्टेज | 1000VRMS* (अधिकतम.समुद्र स्तर) | |
| डायलेक्ट्रिक्स वोल्टेज प्रतिरोध | 1500VRMS* (अधिकतम.समुद्र स्तर) | |
| इन्सुलेशन प्रतिरोध | ≥5000MΩ | |
| केंद्र प्रतिरोध | बाहरी कंडक्टर | ≤0.5mΩ |
| केंद्र कंडक्टर | ≤2.5mΩ | |
| वीएसडब्ल्यूआर | ≤1.3 | |
| सामग्री और यांत्रिक गुण | ||
| केंद्र कंडक्टर | पुरुष | पीतल,
निकेल लेपित |
| स्त्री | फॉस्फर कांस्य,
निकेल लेपित |
|
| लचीला संपर्क | फॉस्फर कांस्य | निकेल लेपित |
| शेल / आवास | पीतल |
निकेल लेपित |
| केबल क्लैंप | पीतल | निकेल लेपित |
| इन्सुलेटर | पीटीएफई | |
| गास्केट | सिलिकॉन रबड़ | |
| स्थायित्व | 500 चक्र | |

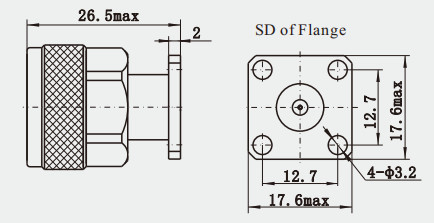

विस्तृत चित्र
विशेषताएं:
1यांत्रिक शक्ति: एन प्रकार का कनेक्टर अच्छी विद्युत चालकता और यांत्रिक शक्ति के साथ धातु सामग्री से बना है। यह न केवल संकेत संचरण के लिए एक सर्किट के रूप में कार्य करता है, बल्कि यह एक प्रकार का कनेक्टर भी है।लेकिन यह भी आंतरिक भागों को ठीक करने और सुरक्षा की भूमिका निभाता हैइसके अतिरिक्त, इसकी कॉम्पैक्ट डिजाइन और उत्कृष्ट प्रदर्शन विभिन्न आरएफ संकेतों के संचरण के लिए एक विश्वसनीय कनेक्शन समाधान प्रदान करते हैं।
2अनुप्रयोग क्षेत्र: एन कनेक्टर का व्यापक रूप से विमानन, एयरोस्पेस, रडार, माइक्रोवेव संचार, डिजिटल संचार, चिकित्सा उपकरण और अन्य क्षेत्रों में उपयोग किया जाता है।इसके उत्कृष्ट विद्युत प्रदर्शन और यांत्रिक शक्ति के कारण, यह विशेष रूप से उच्च शक्ति ले जाने की क्षमता, अच्छा आरएफ प्रदर्शन और बड़े आकार के समाक्षीय केबलों के साथ काम करने की आवश्यकता वाले क्षेत्रों के लिए उपयुक्त है।
3संगतताः एन कनेक्टर कई प्रकार के केबलों के साथ संगत होते हैं, जिनमें अर्ध-कठोर केबल और लचीला केबल आदि शामिल हैं, जो इसे व्यावहारिक अनुप्रयोगों में अधिक व्यापक रूप से लागू करता है।
उत्पाद सूचीः
| आरएफ एडाप्टर |
| आरएफ केबल के इकट्ठे |
| ग्लास-मेटल हेर्मेटिक सील |
| J30J श्रृंखला कनेक्टर |
| माइक्रोवेव रोटरी जोड़ |
| समाक्षीय एडाप्टर के लिए वेवगाइड |
| एसएमए/एसएसएमए आरएफ कनेक्टर |
| एसएमपी/एसएसएमपी आरएफ कनेक्टर |
| MCX/MMCX आरएफ कनेक्टर |
| टीएनसी आरएफ कनेक्टर |
| एन प्रकार आरएफ कनेक्टर |
| बीएनसी आरएफ कनेक्टरमिलीमीटर वेव कनेक्टर ((2.4mm, 2.92mm) |
अनुप्रयोग:
1माइक्रोवेव संचारः माइक्रोवेव संचार के क्षेत्र में, एन कनेक्टर का उपयोग माइक्रोवेव ट्रांसमिशन लाइनों को जोड़ने के लिए किया जाता है ताकि कुशल सिग्नल ट्रांसमिशन सुनिश्चित किया जा सके और सिग्नल हानि को कम किया जा सके।
2डिजिटल संचार: डिजिटल संचार प्रणालियों के लिए तेज और सटीक डेटा ट्रांसमिशन की आवश्यकता होती है।और एन प्रकार के कनेक्टर डेटा अखंडता और संचरण गति सुनिश्चित करने के लिए आवश्यक कनेक्शन समाधान प्रदान करते हैं.
3माइक्रोवेव माप: माइक्रोवेव माप उपकरण में, परीक्षण उपकरण को परीक्षण के तहत उपकरण से जोड़ने के लिए एन प्रकार के कनेक्टरों का उपयोग किया जाता है।और उनके सटीक कनेक्शन प्रदर्शन माप परिणामों की सटीकता के लिए महत्वपूर्ण है.
पैकेजिंग और डिलीवरीः
* मानक निर्यात कार्टन
* ग्राहकों की आवश्यकताओं के अनुसार
नोटः
हमारे पास 10,000 से अधिक प्रकार केएन प्रकार कनेक्टर, यदि आप जिस कनेक्टर का उपयोग कर रहे हैं, वह नहीं मिला है, तो कृपया हमें अपने विवरण के साथ संपर्क करेंls.
