उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| पद: | 2.4 मिमी आरएफ समाक्षीय कनेक्टर | प्रतिबाधा: | 50Ω |
|---|---|---|---|
| प्रमाणपत्र: | आईएसओ-9001-2015 | लिंग: | पुरुष से महिला |
| जीवनकाल: | 500 साइकिलें | आवेदन: | कंप्यूटर/लैन |
| सामग्री: | स्टेनलेस स्टील | चढ़ाना: | निष्क्रिय |
| प्रमुखता देना: | स्टेनलेस स्टील 2.4 मिमी आरएफ एडाप्टर,पुरुष से महिला 2.4 मिमी आरएफ एडाप्टर,2.4 मिमी आरएफ एडाप्टर |
||

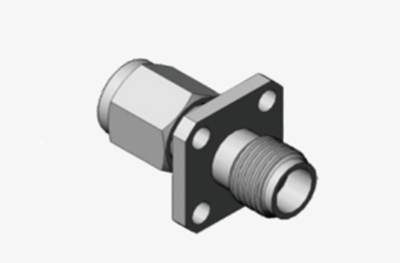

उच्च प्रदर्शन 2.4 मिमी स्टेनलेस स्टील सामग्री पुरुष से महिला आरएफ एडाप्टर
2.4 मिमी सीरीज के कनेक्टर 50 गीगाहर्ट्ज की आवृत्ति तक काम करने वाले उच्च प्रदर्शन वाले मिलीमीटर-लहर कनेक्टरों का प्रतिनिधित्व करते हैं।ये कनेक्टर एक हवा इंटरफेस घुमावदार युग्मन का उपयोग करते हैं और उनके कॉम्पैक्ट आकार से प्रतिष्ठित हैं, हल्के निर्माण, उच्च परिचालन आवृत्ति, और विश्वसनीय कनेक्टिविटी। वे व्यापक रूप से उच्च आवृत्ति माइक्रोवेव माप और मिलीमीटर तरंग अनुप्रयोगों में उपयोग किए जाते हैं,मांग वाले वातावरण के लिए उपयुक्त सटीकता और प्रदर्शन प्रदान करना.
विनिर्देश(मिमी):
विद्युत विशेषताएं | ||||
प्रतिबाधा | 50Ω | |||
आवृत्ति सीमा | DC ₹50GHz | |||
नामित वोल्टेज | 170VRMS (समुद्र स्तर पर अधिकतम) | |||
डायलेक्ट्रिक्स वोल्टेज प्रतिरोध | 500VRMS (समुद्र स्तर पर अधिकतम) | |||
इन्सुलेशन प्रतिरोध | ≥5000MΩ | |||
संपर्क प्रतिरोध | बाहरी कंडक्टर | ≤2mΩ | ||
केंद्र कंडक्टर | ≤3mΩ | |||
वीएसएमआर | ≤1.05+0.005f | |||

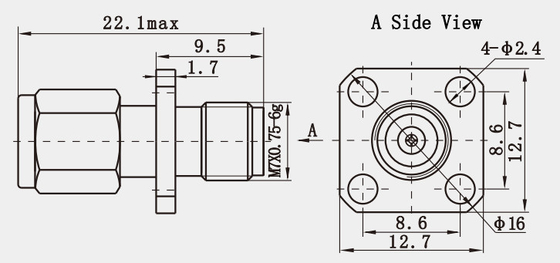

विस्तृत चित्र(मिमी):
* बाहरी कंडक्टर सामग्रीः आम तौर पर स्टेनलेस स्टील से बनी होती है, जिसे इसके संक्षारण प्रतिरोध और स्थायित्व को बढ़ाने के लिए निष्क्रिय किया जाता है।
*आंतरिक कंडक्टर सामग्री: आंतरिक कंडक्टर अक्सर पीतल से बने होते हैं और सोने से ढके होते हैं जो उत्कृष्ट विद्युत चालकता और संक्षारण प्रतिरोध प्रदान करते हैं।
डायलेक्ट्रिक सामग्रीः डायलेक्ट्रिक में आमतौर पर उच्च प्रदर्शन वाली प्लास्टिक सामग्री जैसे पीईआई (पॉलीएथेरामाइड) का उपयोग किया जाता है, जो उच्च आवृत्तियों पर अच्छा इन्सुलेशन और स्थिर संचालन प्रदान करता है।
*डिजाइन मानक: इन कनेक्टरों को अन्य आकारों के कनेक्टरों जैसे एसएमए, 3.5 मिमी आदि के साथ असंगत होने के लिए डिज़ाइन किया गया है, और उनके पास 50GHz तक की उच्च ऑपरेटिंग आवृत्तियां हैं।
लाभः
| सामान्य उत्पाद | कुलीन उत्पाद | |
| आवृत्ति सीमा | डीसी~40GHz | डीसी ~ 65GHz |
| वीएसडब्ल्यूआर | ≤1.35 | ≤1.3 |
| स्थायित्व | 300 चक्र | >500 चक्र |
आवेदनः
* वायरलेस संचार 2.4 मिमी स्टेनलेस स्टील आरएफ कनेक्टर्स के मुख्य अनुप्रयोग क्षेत्रों में से एक है। इस क्षेत्र के भीतर कनेक्टर्स का व्यापक रूप से बेस स्टेशन निर्माण, नेटवर्क उपकरण,मोबाइल संचारचूंकि वे 50GHz तक की आवृत्तियों का समर्थन कर सकते हैं, इसलिए वे विभिन्न उच्च आवृत्ति संचार प्रणालियों के लिए उपयुक्त हैं जैसे कि उपग्रह संचार, बिंदु से बिंदु रेडियो,और 5जी संचार अवसंरचना.
*इंस्ट्रूमेंटेशन में 2.4 मिमी स्टेनलेस स्टील आरएफ कनेक्टर्स का उपयोग भी बहुत महत्वपूर्ण है। उच्च परिशुद्धता आरएफ माप उपकरण में, जैसे नेटवर्क विश्लेषक और स्पेक्ट्रम विश्लेषक,ये कनेक्टर बहुत कम सम्मिलन हानि और वोल्टेज खड़े तरंग अनुपात प्रदान करते हैं, माप की सटीकता और दोहराव सुनिश्चित करता है।उनकी डिजाइन स्थायित्व और पर्यावरण स्थिरता उन्हें कैलिब्रेशन और मानक में उपयोग के लिए उपयुक्त बनाता है ताकि इष्टतम प्रदर्शन बनाए रखा जा सके.
हमारे मुख्य उत्पाद
| आरएफ एडाप्टर |
| एसएमए/एसएसएमए आरएफ कनेक्टर |
| एसएमपी/एसएसएमपी आरएफ कनेक्टर |
| टीएनसी आरएफ कनेक्टर |
| एन प्रकार आरएफ कनेक्टर |
| MCX/MMCX आरएफ कनेक्टर |
| बीएनसी आरएफ कनेक्टर मिलीमीटर वेव कनेक्टर ((2.4mm, 2.92mm) |
| आरएफ केबल के इकट्ठे |
| समाक्षीय एडाप्टर के लिए वेवगाइड |
| ग्लास-मेटल हेर्मेटिक सील |
| J30J श्रृंखला कनेक्टर |
| माइक्रोवेव रोटरी जोड़ |
नोटः
हमारे पास 10,000 से अधिक प्रकार केकनेक्टर, यदि आप जिस कनेक्टर का उपयोग कर रहे हैं, वह नहीं मिला है, तो कृपया हमें अपने विवरण के साथ संपर्क करेंls.
