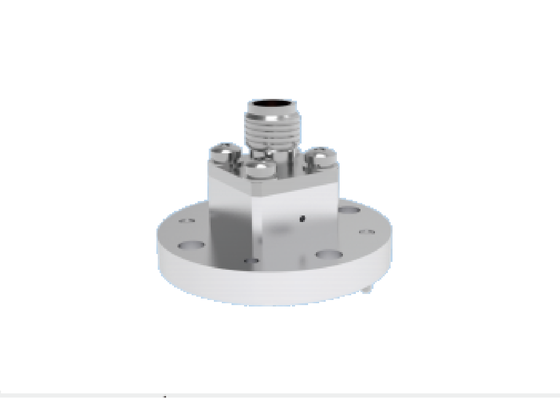

WR22 BJ400 End Launch Waveguide to 2.4mm Coaxial Adapter 4 Holes Round Flange Mount 23.9GHz-50.1GHz Ka Band Aerospace Waveguide Components

बड़ी छवि : WR22 BJ400 End Launch Waveguide to 2.4mm Coaxial Adapter 4 Holes Round Flange Mount 23.9GHz-50.1GHz Ka Band Aerospace Waveguide Components सबसे अच्छी कीमत

उत्पाद विवरण:

उत्पत्ति के प्लेस:	शीआन, चीन
ब्रांड नाम:	ELT
प्रमाणन:	ISO 9001, ISO14001
मॉडल संख्या:	BTZH-H2K-1

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	MOQ 10pcs
मूल्य:	Depending on the quantity
पैकेजिंग विवरण:	1pcs/प्लास्टिक बैग; 100pcs/कार्टन
प्रसव के समय:	भुगतान प्राप्त करने के 8-12 सप्ताह बाद
भुगतान शर्तें:	टी/टी या नियंत्रण रेखा
आपूर्ति की क्षमता:	आवश्यकताओं के रूप में

संपर्क करें

विस्तृत उत्पाद विवरण

प्रोडक्ट का नाम:	WR22 से समाक्षीय 2.4 मिमी एडाप्टर	नमूना:	BTZH-H2K-1
आवृति सीमा:	23.9GHz-50.1GHz	OEM:	तांबा मिश्र धातु, सोने की चढ़ाना
पैकेट:	एल्यूमीनियम मिश्र धातु, प्रकृति रंग प्रवाहकीय ऑक्सीकरण	समाक्षीय बंदरगाह:	2.4 मिमी
संरचना:	अंत लॉन्च	न्यूनतम आदेश मात्रा:	4 छेद गोल निकला हुआ किनारा माउंट
वेवगाइड पोर्ट:	BJ400/WR22	वीएसडब्ल्यूआर:	≤1.25
निवेशन हानि:	≤0.25 डीबी	वज़न:	≤16 ग्राम
प्रमुखता देना:	WR22 waveguide to 2.4mm coaxial adapter , Ka band aerospace waveguide components , 2.92mm RF connector with round flange

Product Description:

Waveguide to 2.4mm mmWave Adapter, End Launch

Elite Electronics manufactures high-performance aerospace-grade waveguide-to-coaxial adapters supplied in two core constructions: end-launch and right-angle configurations. Covering an extensive frequency range from 5.3 GHz to 145 GHz, our rectangular waveguide options span standard BJ / WR specifications: BJ70(WR137), BJ84(WR112), BJ100(WR90), BJ120(WR75), BJ140(WR62), BJ180(WR51), BJ220(WR42), BJ260(WR34), BJ320(WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12), BJ900(WR10), BJ1200(WR8).

Available coaxial interfaces include SMA, 2.92 mm, 2.4 mm, 1.85 mm, 1.0 mm and 0.8 mm series, with every waveguide port rated for full-bandwidth operation across its designated frequency band.

Boasting robust mechanical construction, compact footprint, superior consistent RF performance and low weight below 20 grams, our aerospace waveguide-coax transition adapters are extensively deployed in satellite and spacecraft aerospace applications.

Outline Dimension of waveguide WR22 to 2.4mm connectors, end launch:

Model No.: BTZH-H2K-1

WR22 BJ400 End Launch Waveguide to 2.4mm Coaxial Adapter 4 Holes Round Flange Mount 23.9GHz-50.1GHz Ka Band Aerospace Waveguide Components 0

More waveguide to coaxial connectors, please don't hesitate to contact us for product catalog. | Custom Solutions Available

Applications:

Xi'an Elite Electronics is a Leading manufacturer of Systematic Interconnection Solution mainly serving the aerospace, aviation, navigation, radar, communications, measurement, electronics and other fields. Our high quality proudcts use the finest materials and strict processes to ensure the durability and reliability in harsh environment.

WR22 BJ400 End Launch Waveguide to 2.4mm Coaxial Adapter 4 Holes Round Flange Mount 23.9GHz-50.1GHz Ka Band Aerospace Waveguide Components 1

Packing & Shipping

Packaging:

The waveguide WR 22 to coaxial 2.4mm connectors end launch is carefully packaged in carton to ensure its protection during transit.

WR22 BJ400 End Launch Waveguide to 2.4mm Coaxial Adapter 4 Holes Round Flange Mount 23.9GHz-50.1GHz Ka Band Aerospace Waveguide Components 2

Shipping:

We ship the end launch waveguide WR22 to coaxial 2.4mm connectors using a reliable courier service to ensure safe and prompt delivery to our customers. Customers will get a tracking NO. after the shipment.

Waveguide Port Comparison

BJ (Chinese Standard)	WR	Frequency (GHz)	Inner Width	Inner Height	Common Freq. Band
BJ70	WR137	5.38～8.17	34.85	15.8	C/X Band
BJ84	WR112	6.57～9.99	28.5	12.62	X Band
BJ100	WR90	8.20～12.50	22.86	10.16	X Band
BJ120	WR75	9.84～15.00	19.05	9.525	Ku low freq.
BJ140	WR62	11.90～18.00	15.8	7.9	Ku Band
BJ180	WR51	15.80～24.00	12.95	6.48	Ku high/K low freq.
BJ220	WR42	18.00～26.50	10.67	5.33	K Band
BJ260	WR34	21.70～33.00	8.636	4.318	Ka low freq.
BJ320	WR28	26.50～40.00	7.112	3.556	Ka
BJ400	WR22	33.00～50.00	5.69	2.845	Ka High freq. / U
BJ500	WR19	39.20～59.60	4.775	2.388	U/V Band
BJ620	WR15	50.00～75.00	3.759	1.88	V Band
BJ740	WR12	60.50～91.90	3.099	1.549	E Band
BJ900	WR10	75.00～110.0	2.54	1.27	W Band
BJ1200	WR08	92.20～140.0	2.032	1.016	F Band
