2उच्च आवृत्ति आरएफ एमएमडब्ल्यू समाक्षीय के लिए.4 मिमी महिला पीतल स्वर्ण लेपित फ्लैंज पैनल कनेक्टर

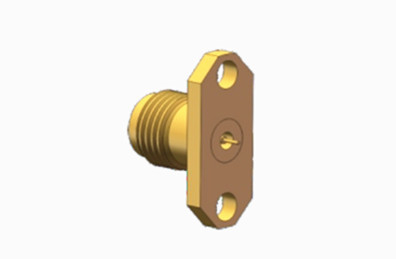

             2.4 मिमी महिला पीतल स्वर्ण लेपित फ्लैंज आरएफ MMW समाक्षीय कनेक्टर

उत्पादों की 2.4 मिमी रेंज में उच्च प्रदर्शन वाले मिलीमीटर तरंग (MMW) कनेक्टर शामिल हैं जो 50 GHz तक की आवृत्तियों पर काम करते हैं।ये कनेक्टर कॉम्पैक्ट आकार जैसे गुणों का दावा करते हैं, हल्के, उच्च परिचालन आवृत्ति, और सुरक्षित कनेक्शन। वे व्यापक रूप से उच्च आवृत्ति माइक्रोवेव माप और मिलीमीटर तरंग अनुप्रयोगों में उपयोग किए जाते हैं।

सटीकता 50 ओम समाक्षीय 2.4 मिमी कनेक्टर सार्वभौमिक आरएफ और माइक्रोवेव अनुप्रयोगों के लिए अनुकूलित हैं। परीक्षण और माप परिदृश्यों के एक व्यापक स्पेक्ट्रम के लिए आदर्श,सेल्युलर और उपग्रह संचार सहित, ये कनेक्टर सटीक उपकरण और केबल इंटरफेस सुनिश्चित करते हैं। मजबूत स्टेनलेस स्टील से बने, ये कनेक्टर दोहराए जाने वाले उपयोग को सहन करने के लिए बनाए गए हैं।वे एक हवा dielectric के साथ डिजाइन कर रहे हैं और केंद्र कंडक्टर के लिए एक कम नुकसान प्लास्टिक समर्थन शामिल, उनके प्रदर्शन और दीर्घायु में सुधार।

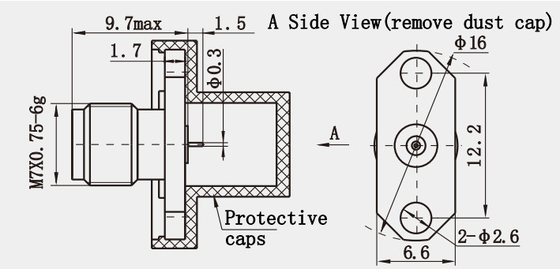

विनिर्देश(मिमी):

नोटःमॉडल के विशिष्ट आंकड़े उत्पाद विनिर्देश पत्र में दिए गए आंकड़ों पर आधारित हैं।



विशेषताएं:
इस कनेक्टर को 50GHz तक की आवृत्ति सीमाओं को संभालने के लिए डिज़ाइन किया गया है, जिसमें 50Ω का एक विशेषता प्रतिबाधा है। यह उच्च प्रदर्शन संचरण प्राप्त करने के लिए एक वायु डाइलेक्ट्रिक का उपयोग करता है। इसके अतिरिक्त,यह मौजूदा SMA के साथ आयामी रूप से संगत है, 3.5 मिमी, और 2.92 मिमी कनेक्टर, जो सटीक फिट करने की अनुमति देते हैं और कनेक्शन इंटरफ़ेस पर इन पहले के डिजाइनों की बेहतर विशेषताओं को शामिल करते हैं।इस कनेक्टर के सोकेट चार स्लॉट के साथ बनाया गया है, जो लचीलापन बढ़ाते हैं और आंतरिक कंडक्टर पर पहनने को कम करते हैं, जिससे परिचालन विश्वसनीयता बढ़ जाती है।

आवेदनः

1संचार उपकरणः अपने उत्कृष्ट उच्च आवृत्ति प्रदर्शन के कारण, इस कनेक्टर का व्यापक रूप से एंटेना और संचार उपकरणों को जोड़ने में उपयोग किया जाता है,संकेत संचरण में स्थिरता और दक्षता सुनिश्चित करना.
2उपकरणः परीक्षण और माप उपकरण में, 2.4 मिमी तरंग कनेक्टर का उपयोग आमतौर पर नेटवर्क विश्लेषकों, स्पेक्ट्रम विश्लेषकों,और अन्य उच्च परिशुद्धता वाले उपकरण माप में सटीकता सुनिश्चित करने के लिए.
3आरएफआईडी और एसडीआर प्रणालियोंः रेडियो फ्रीक्वेंसी आइडेंटिफिकेशन (आरएफआईडी) और सॉफ्टवेयर डेफिनेड रेडियो (एसडीआर) प्रणालियों के लिए उच्च आवृत्ति और विश्वसनीयता वाले कनेक्टरों की आवश्यकता होती है, जहां 2.4 मिमी तरंग कनेक्टर भी उत्कृष्ट प्रदर्शन प्रदर्शित करता है.
