उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| पद: | मिलीमीटर वेव कनेक्टर | लिंग: | महिला |
|---|---|---|---|
| सामग्री: | पीतल / स्टेनलेस स्टील | कीवर्ड: | 2.4 मिमी एमएमडब्ल्यू कनेक्टर्स |
| चढ़ाना: | सोने से मढ़वाया/पासिवेशन | आवेदन: | आरएफ |
| कनेक्टर का प्रकार: | 4 छेद निकला हुआ किनारा पैनल कनेक्टर | ||
| प्रमुखता देना: | 2.4 मिमी मादा माइक्रोस्ट्रिप आरएफ कनेक्टर,4-छेद वाला फ्लैंज माइक्रोस्ट्रिप आरएफ कनेक्टर,स्टेनलेस स्टील माइक्रोस्ट्रिप आरएफ कनेक्टर |
||

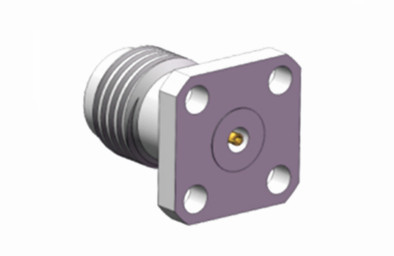

2.4 मिमी मादा माइक्रोस्ट्रिप आरएफ कनेक्टर स्टेनलेस स्टील सामग्री 4-छेद फ्लैंज के साथ
2.4 मिमी कनेक्टर उच्च प्रदर्शन वाले मिलीमीटर तरंग (MMW) कनेक्टरों की एक श्रेणी का प्रतिनिधित्व करते हैं, जो 50GHz तक की आवृत्तियों पर काम करते हैं।वे एक थ्रेडेड कनेक्शन के साथ एक हवा इंटरफ़ेस का उपयोग करते हैं और उनके कॉम्पैक्ट आकार से प्रतिष्ठित हैं, हल्के निर्माण, उच्च परिचालन आवृत्ति, और विश्वसनीय कनेक्शन।ये गुण उन्हें उच्च आवृत्ति माइक्रोवेव माप और मिलीमीटर तरंग अनुप्रयोगों में व्यापक रूप से उपयोगी बनाते हैं.
सामान्य प्रयोजन आरएफ और माइक्रोवेव अनुप्रयोगों में अक्सर उच्च परिशुद्धता 50Ohm समाक्षीय 2.4 मिमी कनेक्टर्स का उपयोग किया जाता है।ये कनेक्टर विभिन्न परीक्षण और माप वातावरण में काम करते हैं, सेलुलर से उपग्रह संचार को शामिल करता है, उचित उपकरण और केबल इंटरकनेक्ट मिलान सुनिश्चित करता है।इन कनेक्टरों को बार-बार उपयोग करने के लिए सहन करने के लिए बनाया गया हैवे एक वायु डाइलेक्ट्रिक के साथ डिज़ाइन किए गए हैं और केंद्र कंडक्टर के लिए कम हानि वाले प्लास्टिक समर्थन को शामिल करते हैं, जिससे उनकी समग्र दक्षता और कार्यक्षमता बढ़ जाती है।

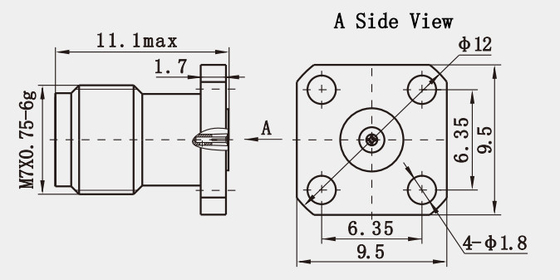

विनिर्देश(मिमी):
| प्रतिबाधा | 50 Ω |
| आवृत्ति सीमा | DC - 40 GHz |
| वोल्टेज रेटिंग | 150 वीआरएमएस (अधिकतम समुद्र तल) |
| डायलेक्ट्रिक प्रतिरोधक वोल्टेज | 500 VRMS (अधिकतम समुद्र तल) |
|
वोल्टेज स्थिर तरंग अनुपात |
≤ 13 |
| संपर्क प्रतिरोध | केंद्र कंडक्टर ≤ 4.0 mΩ |
| बाहरी कंडक्टर ≤ 2.5 mΩ | |
| इन्सुलेशन प्रतिरोध | ≥ 5000 एमओएम |
| आंतरिक कंडक्टर | पुरुष प्लग: पीतल, सोने से ढँक |
| महिला जैक: बीक्यू, गोल्ड प्लेटेड | |
| लचीला संपर्क | BeCu, निकेल लेपित |
| शरीर / शेल / आवास |
पीतल, सोना चढ़ाना |
| इन्सुलेटर | पीईआई |
| गास्केट | सिलिकॉन रबड़ |
| तापमान | -55°C ~ +125°C |
| स्थायित्व | 500 चक्र |
| मोर्टार | 0.79 ~ 1.13 एन.एम. |
| सम्मिलन हानि | <0.04 वर्ग मीटर fGHz) डीबी |
| तापमान सीमा | -65 °C~+165 °C |
| संपर्क पिन | सोने की चादर |
विशेषताएं:
1. कम सम्मिलन हानि:
सिग्नल ट्रांसमिशन के नुकसान को कम करने के लिए डिज़ाइन किया गया, 2.4 मिमी स्टेनलेस स्टील आरएफ कनेक्टर बहुत कम सम्मिलन हानि प्रदान करता है। यह सिग्नल की गुणवत्ता बनाए रखने और ऊर्जा की बर्बादी को कम करने के लिए महत्वपूर्ण है,विशेष रूप से उच्च आवृत्ति अनुप्रयोगों में.
2उच्च आवृत्ति रेंजः
DC से 50GHz तक की आवृत्तियों का समर्थन करने वाला यह कनेक्टर विभिन्न प्रकार के उच्च आवृत्ति अनुप्रयोगों के लिए उपयुक्त है। इसका प्रदर्शन इसे आधुनिक संचार प्रणालियों और रडार प्रणालियों के लिए आदर्श बनाता है।
3आयामी संगतता:
यांत्रिक रूप से 1.85 मिमी के आकार के साथ संगत, 2.4 मिमी स्टेनलेस स्टील आरएफ कनेक्टर को एक ही प्रणाली में 1.85 मिमी कनेक्टर के साथ परस्पर उपयोग किया जा सकता है,प्रणाली के डिजाइन और उन्नयन के लिए सुविधा प्रदान करना.
आवेदनः
1. एंटीना अनुप्रयोग
उच्च-प्रदर्शन एंटेना कनेक्शनः उच्च-प्रदर्शन एंटेना कनेक्शन में 2.4 मिमी कनेक्टर्स का व्यापक रूप से उपयोग उनके उच्च आवृत्ति रेंज और कम सम्मिलन हानि विशेषताओं के कारण किया जाता है। उदाहरण के लिए,वायरलेस संचार और उपग्रह रिसेप्शन सिस्टम में, ये कनेक्टर सिग्नल ट्रांसमिशन स्थिरता सुनिश्चित करते हैं और ऊर्जा हानि को कम करते हैं।
कठोर बाहरी वातावरणः अपने स्टेनलेस स्टील निष्क्रिय शरीर सामग्री के लिए धन्यवाद, 2.4 मिमी कनेक्टर जंग प्रतिरोधी है और बाहरी कठोर वातावरण के लिए उपयुक्त है,जैसे मोबाइल संचार बेस स्टेशन एंटेना.
2. ऑडियो अनुप्रयोग
पेशेवर ऑडियो उपकरणः पेशेवर ऑडियो उपकरण में, विशेष रूप से जहां उच्च आवृत्ति संचरण की आवश्यकता होती है, 2.4 मिमी कनेक्टर एक विश्वसनीय और उच्च प्रदर्शन कनेक्शन विधि प्रदान करते हैं।यह उन्नत ध्वनि प्रणालियों और पेशेवर रिकॉर्डिंग उपकरण में उच्च निष्ठा ऑडियो प्रसारण सुनिश्चित करता है.
लाइव साउंड सिस्टमः संगीत कार्यक्रमों, थिएटरों और अन्य बड़े कार्यक्रमों के लिए, विभिन्न ऑडियो उपकरणों जैसे स्पीकर और मिक्सर को जोड़ने के लिए 2.4 मिमी कनेक्टर पसंद किए जाते हैं,उनकी स्थायित्व और पुनः उपयोगिता के कारण.
