उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| सामग्री: | स्टेनलेस स्टील | लिंग: | नर |
|---|---|---|---|
| उत्पाद का नाम: | 2.4 मिमी | कीवर्ड: | मिलीमीटर वेव एडेप्टर |
| पद: | मिलीमीटर वेव एडेप्टर | चढ़ाना: | निक्ल से पोलिश किया हुआ |
| आवेदन: | आरएफ | सतह चढ़ाना: | निष्क्रिय |
| प्रमुखता देना: | MF540A केबल समाक्षीय कनेक्टर,2.4 मिमी आरएफ केबल समाक्षीय कनेक्टर,स्टेनलेस स्टील आरएफ केबल समाक्षीय कनेक्टर |
||

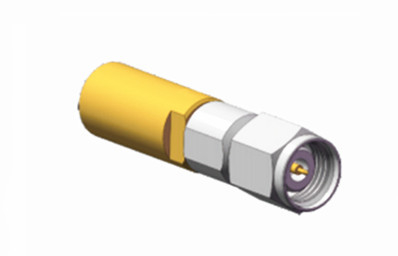

2.4 मिमी पुरुष स्टेनलेस स्टील आरएफ केबल MF540A केबल के लिए समाक्षीय कनेक्टर
2.4 श्रृंखला कनेक्टर एक उच्च प्रदर्शन मिलीमीटर तरंग कनेक्टर है जिसे 50GHz तक की आवृत्तियों के लिए डिज़ाइन किया गया है, जो एक वायु इंटरफ़ेस और थ्रेडेड कनेक्शन की विशेषता है। यह एक छोटे आकार का दावा करता है,हल्के डिजाइनइन कनेक्टर्स का व्यापक रूप से उच्च आवृत्ति माइक्रोवेव माप और मिलीमीटर-वेव उपकरण में उपयोग किया जाता है।
विनिर्देश 2.4 मिमी पुरुष स्टेनलेस स्टील आरएफ केबल MF540A केबल के लिए समाक्षीय कनेक्टर(मिमी):
मॉडल के विशिष्ट डेटा उत्पाद विनिर्देश पत्र में दिए गए डेटा पर आधारित हैं
| प्रतिबाधा | 50 Ω |
| आवृत्ति सीमा | DC - 50 GHz |
| वोल्टेज रेटिंग | 170VRMS (अधिकतम समुद्र तल) |
| डायलेक्ट्रिक प्रतिरोधक वोल्टेज | 500 VRMS (अधिकतम समुद्र तल) |
|
वोल्टेज स्थिर तरंग अनुपात |
≤ 1.05+0.005f |
| संपर्क प्रतिरोध | केंद्र कंडक्टर ≤ 2 mΩ |
| बाहरी कंडक्टर ≤ 3 mΩ | |
| इन्सुलेशन प्रतिरोध | ≥ 5000 एमओएम |
| आंतरिक कंडक्टर | पुरुष प्लग: पीतल, सोने से ढँक |
| महिला जैक: बीक्यू, गोल्ड प्लेटेड | |
| लचीला संपर्क | BeCu, निकेल लेपित |
| शरीर / शेल / आवास |
पीतल, सोना चढ़ाना |
| इन्सुलेटर | पीईआई |
| गास्केट | सिलिकॉन रबड़ |
| तापमान | -55°C ~ +125°C |
| स्थायित्व | 500 चक्र |
| मोर्टार | 0.79 ~ 1.13 एन.एम. |
| सम्मिलन हानि | <0.04 वर्ग मीटर fGHz) डीबी |
| तापमान सीमा | -65 °C~+165 °C |
विशेषताएं:
2.4 मिमी केबल आरएफ कनेक्टर एक उन्नत वायु डाइलेक्ट्रिक डिजाइन को अपनाता है जिसके परिणामस्वरूप कम वीएसडब्ल्यूआर और सम्मिलन हानि होती है।यह विशेषता उच्च आवृत्ति संचरण के लिए विशेष रूप से महत्वपूर्ण है क्योंकि कम सम्मिलन हानि संकेत संचरण के दौरान ऊर्जा हानि को काफी कम करती है, जबकि कम वीएसडब्ल्यूआर संकेत स्थिरता और संचरण दक्षता में सुधार करने में मदद करता है। इसके अतिरिक्त कनेक्टर 50 गीगाहर्ट्ज तक की आवृत्तियों पर काम करता है,आधुनिक उच्च गति संचार प्रणालियों की सख्त आवृत्ति सीमा आवश्यकताओं को पूरा करना.
इस कनेक्टर का यांत्रिक डिजाइन भी चतुर है, जिसमें 2.4 मिमी का बाहरी कंडक्टर व्यास है जो 1.85 मिमी श्रृंखला कनेक्टरों के साथ संगतता की अनुमति देता है।यह डिजाइन न केवल उपयोग में लचीलापन बढ़ाता है बल्कि विभिन्न उपकरणों के बीच बेहतर अनुकूलन और कनेक्शन की भी अनुमति देता हैइसकी उच्च सटीकता और स्थायित्व के कारण, 2.4 मिमी आरएफ कनेक्टर का व्यापक रूप से सटीक माप क्षेत्रों और मिलीमीटर तरंग संचार प्रणालियों में उपयोग किया जाता है,जैसे कि परीक्षण और माप उपकरण में.
आवेदनः
1उच्च आवृत्ति नेटवर्क विश्लेषक
डिवाइस कनेक्टिविटीः 2.4 मिमी केबल आरएफ कनेक्टर का व्यापक रूप से उच्च आवृत्ति नेटवर्क विश्लेषकों में उपयोग किया जाता है। ये कनेक्टर, एक वायु इंटरफ़ेस के साथ डिज़ाइन किए गए हैं, बहुत उच्च प्रदर्शन और स्थिरता प्राप्त कर सकते हैं,विशेष रूप से 50GHz तक के परीक्षण वातावरण मेंइनका उपयोग मुख्यतः परीक्षण उपकरण को परीक्षण के तहत उपकरणों से जोड़ने के लिए किया जाता है, जिससे संकेत संचरण के दौरान सटीकता और विश्वसनीयता सुनिश्चित होती है।
2परीक्षण और माप उपकरण
कैलिब्रेशन परीक्षणः 2.4 मिमी आरएफ कनेक्टर विभिन्न परीक्षण और माप उपकरण में महत्वपूर्ण रूप से नियोजित हैं। विशेष रूप से कैलिब्रेशन किट और मेट्रोलॉजी अनुप्रयोगों में,उनकी सटीक वायु डाइलेक्ट्रिक डिजाइन अत्यधिक सटीक माप के लिए अनुमति देता हैविभिन्न परीक्षण उपकरणों में समान प्रदर्शन मानकों को सुनिश्चित करने के लिए प्रयोगशाला और उत्पादन लाइन के कैलिब्रेशन उपकरणों में आमतौर पर उनका उपयोग किया जाता है।
परिशुद्धता माप उपकरणः 2.4 मिमी कनेक्टर का व्यापक रूप से अंत प्रक्षेपण मूल्यांकन परीक्षणों और बोर्ड-एंड परीक्षण उपकरण में भी उपयोग किया जाता है। ये कनेक्टर उच्च विश्वसनीयता और दोहराव प्रदान करते हैं,प्रत्येक माप में स्थिरता सुनिश्चित करना और इंजीनियरों के लिए काफी सुविधा प्रदान करना.
नोटः
हमारे पास 10,000 से अधिक प्रकार केकनेक्टर, यदि आप जिस कनेक्टर का उपयोग कर रहे हैं, वह नहीं मिला है, तो कृपया हमें अपने विवरण के साथ संपर्क करेंls.
