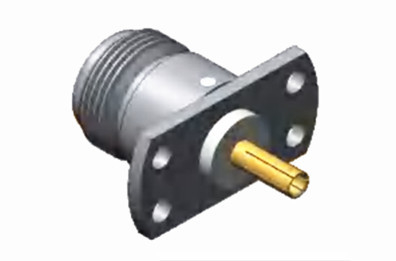

उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | एन प्रकार आरएफ समाक्षीय संबंधक | चढ़ाना: | सोना मढ़वाया/निकल मढ़वाया |
|---|---|---|---|
| मुक़ाबला: | 50Ω | आवृति सीमा: | डीसी ~ 11GHz |
| मॉडल: | N-KFD19 | लिंग: | महिला |
| प्रमुखता देना: | निकेल लेपित आरएफ समाक्षीय कनेक्टर,महिला फ्लैंज पीसीबी माउंट आरएफ कनेक्टर,एन प्रकार पीसीबी माउंट आरएफ कनेक्टर |
||
एन-टाइप कनेक्टर अच्छी एंटी-व्हाइब्रेशन क्षमता और विद्युत विशेषताओं वाले, और 11 गीगाहर्ट्ज तक की एक विशिष्ट आवृत्ति रेंज के साथ थ्रेडेड युग्मन समाक्षीय कनेक्टर हैं।हमारी आवृत्ति सीमा 18 गीगाहर्ट्ज तक पहुंच सकती हैवे विभिन्न प्रकार के आरएफ केबलों के लिए उपयुक्त हैं और आमतौर पर विमानन, एयरोस्पेस, रडार, माइक्रोवेव, डिजिटल संचार, परीक्षण और माप उपकरण आदि में उपयोग किए जाते हैं।हम विभिन्न एन-प्रकार के कनेक्टरों और विभिन्न ग्राहक आवश्यकताओं को पूरा करने के लिए एडेप्टर के लिए अनुकूलन प्रदान करते हैं. चाहे आप सीधे या सही कोण, फ्लैंज माउंट या बुलचेड माउंट की जरूरत है,हम आपकी आवश्यकताओं के अनुरूप समाधान प्रदान कर सकते हैं.
विनिर्देश
| विद्युत विशेषताएं | ||
| प्रतिबाधा | 50Ω | |
| आवृत्ति सीमा | DC ~11GHz ((Max.18GHz) | |
| नामित वोल्टेज | 1000VRMS* (अधिकतम.समुद्र स्तर) | |
| डायलेक्ट्रिक्स वोल्टेज प्रतिरोध | 1500VRMS* (अधिकतम.समुद्र स्तर) | |
| इन्सुलेशन प्रतिरोध | ≥5000MΩ | |
| केंद्र प्रतिरोध | बाहरी कंडक्टर | ≤0.5mΩ |
| केंद्र कंडक्टर | ≤1.5mΩ | |
| वीएसडब्ल्यूआर | ≤1.3 | |
| सामग्री और यांत्रिक गुण | ||
| केंद्र कंडक्टर | पुरुष | पीतल, सोना चढ़ाना |
| स्त्री | फॉस्फोर कांस्य, सोने से ढँका हुआ | |
| लचीला संपर्क | फॉस्फर कांस्य | निकेल लेपित निष्क्रिय |
| शेल / आवास | पीतल | सोने से ढँका हुआ |
| केबल क्लैंप | पीतल | निकेल लेपित |
| गास्केट | सिलिकॉन रबड़ | |
| इन्सुलेटर | पीटीएफई | |
| स्थायित्व | 500 चक्र | |

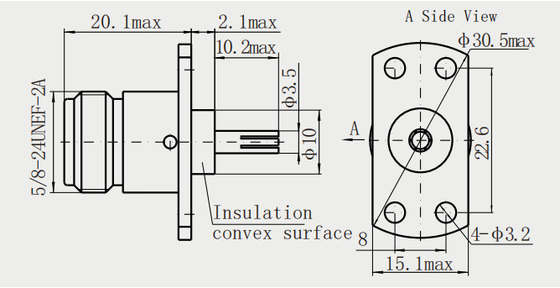

विस्तृत चित्र
अनुप्रयोग:
विमानन और एयरोस्पेस: एन-प्रकार के कनेक्टरों का उपयोग आमतौर पर एवियोनिक्स प्रणालियों जैसे विमान संचार, नेविगेशन और निगरानी प्रणालियों में किया जाता है।
रडार प्रणालियाँ: इन कनेक्टरों का उपयोग रडार प्रणालियों में आरएफ संकेतों को प्रसारित करने और प्राप्त करने के लिए विश्वसनीय और उच्च प्रदर्शन वाले कनेक्शन प्रदान करने के लिए किया जाता है।
माइक्रोवेव और वायरलेस संचारः एन-प्रकार के कनेक्टर माइक्रोवेव प्रणालियों में नियोजित होते हैं, जैसे उपग्रह संचार, सेलुलर बेस स्टेशन और वायरलेस नेटवर्क उपकरण।
परीक्षण और माप उपकरण: इन कनेक्टरों का उपयोग सटीक और स्थिर संकेत संचरण सुनिश्चित करने के लिए परीक्षण उपकरण, ऑसिलोस्कोप, स्पेक्ट्रम विश्लेषकों और अन्य माप उपकरणों में किया जाता है।
चिकित्सा उपकरण: आरएफ केबलों के कनेक्शन को सुविधाजनक बनाने के लिए एन-प्रकार के कनेक्टर का उपयोग चिकित्सा इमेजिंग उपकरणों, जैसे एमआरआई मशीनों और एक्स-रे उपकरणों में किया जाता है।
उपभोक्ता इलेक्ट्रॉनिक्स: ये कनेक्टर आरएफ केबलों और एंटेना को जोड़ने के लिए टेलीविजन, रेडियो और ऑडियो सिस्टम सहित विभिन्न उपभोक्ता इलेक्ट्रॉनिक उपकरणों में पाए जा सकते हैं।
उत्पाद सूचीः
| आरएफ एडाप्टर |
| आरएफ केबल के इकट्ठे |
| एसएमए/एसएसएमए आरएफ कनेक्टर |
| J30J श्रृंखला कनेक्टर |
| माइक्रोवेव रोटरी जोड़ |
| समाक्षीय एडाप्टर के लिए वेवगाइड |
| MCX/MMCX आरएफ कनेक्टर |
| एसएमपी/एसएसएमपी आरएफ कनेक्टर |
| ग्लास-मेटल हेर्मेटिक सील |
| टीएनसी आरएफ कनेक्टर |
| एन प्रकार आरएफ कनेक्टर |
| मिलीमीटर वेव कनेक्टर्स ((2.4mm, 2.92mm) |
* मानक निर्यात कार्टन
* ग्राहकों की आवश्यकताओं के अनुसार
नोटः
हमारे पास 10,000 से अधिक प्रकार केएन प्रकार कनेक्टर, यदि आप जिस कनेक्टर का उपयोग कर रहे हैं, वह नहीं मिला है, तो कृपया हमें अपने विवरण के साथ संपर्क करेंls.
