उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | एन प्रकार आरएफ समाक्षीय कनेक्टर | चढ़ाना: | सोना मढ़वाया/निकल मढ़वाया |
|---|---|---|---|
| मुक़ाबला: | 50Ω | आवृति सीमा: | डीसी ~ 11GHz |

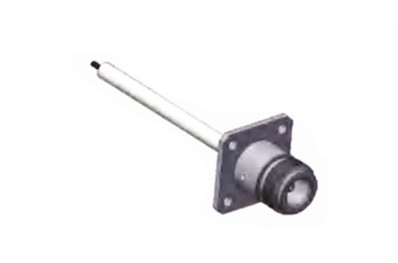

| मॉडल: | एन-KB3A | लिंग: | महिला |
| प्रमुखता देना: | निकेल प्लेट पीसीबी माउंट आरएफ कनेक्टर,N महिला फ्लैंज आरएफ कनेक्टर,एन प्रकार आरएफ समाक्षीय कनेक्टर |
||
एन प्रकार के कनेक्टर अच्छी एंटी-व्हाइब्रेशन क्षमता और विद्युत विशेषताओं वाले, और 11GHz तक की एक विशिष्ट आवृत्ति सीमा वाले, थ्रेड्ड युग्मन सहअक्षीय कनेक्टर हैं।हमारी आवृत्ति सीमा 18GHz तक हो सकती हैवे विभिन्न प्रकार के आरएफ केबलों के लिए उपयुक्त हैं और आमतौर पर विमानन, एयरोस्पेस, रडार, माइक्रोवेव और डिजिटल संचार, परीक्षण और माप उपकरण आदि में उपयोग किए जाते हैं।हम ग्राहकों की विभिन्न आवश्यकताओं के अनुसार विभिन्न प्रकार-एन कनेक्टर और एडेप्टर अनुकूलित कर सकते हैं.
विनिर्देश
| विद्युत विशेषताएं | ||
| प्रतिबाधा | 50Ω | |
| आवृत्ति सीमा | DC ~11GHz ((Max.18GHz) | |
| नामित वोल्टेज | 1000VRMS* (अधिकतम.समुद्र स्तर) | |
| डायलेक्ट्रिक्स वोल्टेज प्रतिरोध | 1500VRMS* (अधिकतम.समुद्र स्तर) | |
| इन्सुलेशन प्रतिरोध | ≥5000MΩ | |
| केंद्र प्रतिरोध | बाहरी कंडक्टर | ≤0.5mΩ |
| केंद्र कंडक्टर | ≤1.5mΩ | |
| वीएसडब्ल्यूआर | ≤1.3 | |
| सामग्री और यांत्रिक गुण | ||
| केंद्र कंडक्टर | पुरुष | पीतल,
निकेल लेपित |
| स्त्री | फॉस्फर कांस्य,
निकेल लेपित |
|
| लचीला संपर्क | फॉस्फर कांस्य | निकेल लेपित |
| शेल / आवास | पीतल |
निकेल लेपित |
| केबल क्लैंप | पीतल | निकेल लेपित |
| इन्सुलेटर | पीटीएफई | |
| गास्केट | सिलिकॉन रबड़ | |
| स्थायित्व | 500 चक्र | |

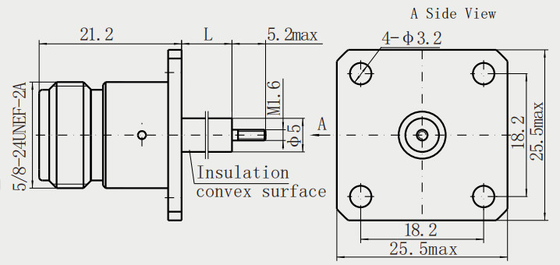

विस्तृत चित्र
अनुप्रयोग:
एन-टाइप कनेक्टर एक प्रकार का आरएफ समाक्षीय कनेक्टर है, जिसका मुख्य रूप से समाक्षीय केबलों को जोड़ने के लिए उपयोग किया जाता है। इस कनेक्टर की विशेषता इसकी जलरोधक है,मौसम के प्रतिरोधी डिजाइन और थ्रेडेड कनेक्शन जो जगह में लॉक करने के लिए घूम सकता हैइसका मध्यम आकार और विश्वसनीय डिजाइन इसे माइक्रोवेव आवृत्ति संकेतों का समर्थन करने वाले सबसे शुरुआती कनेक्टरों में से एक बनाता है।
एन प्रकार के कनेक्टरों के अनुप्रयोग व्यापक हैं, जिनमें संचार प्रणाली, रडार प्रणाली, रेडियो प्रणाली, साथ ही परीक्षण और माप उपकरण शामिल हैं।18GHz तक की आवृत्तियों को संभालने की क्षमता के कारण, यह विशेष रूप से उच्च आवृत्ति संकेतों को संभालने की आवश्यकता वाले उपकरणों और प्रणालियों के लिए उपयुक्त है।
उत्पाद सूचीः
| आरएफ एडाप्टर |
| आरएफ केबल के इकट्ठे |
| ग्लास-मेटल हेर्मेटिक सील |
| J30J श्रृंखला कनेक्टर |
| माइक्रोवेव रोटरी जोड़ |
| समाक्षीय एडाप्टर के लिए तरंग गाइड |
| एसएमए/एसएसएमए आरएफ कनेक्टर |
| एसएमपी/एसएसएमपी आरएफ कनेक्टर |
| MCX/MMCX आरएफ कनेक्टर |
| टीएनसी आरएफ कनेक्टर |
| एन प्रकार आरएफ कनेक्टर |
| बीएनसी आरएफ कनेक्टर मिलीमीटर वेव कनेक्टर ((2.4mm, 2.92mm) |
* मानक निर्यात कार्टन
* ग्राहकों की आवश्यकताओं के अनुसार
नोटः
हमारे पास 10,000 से अधिक प्रकार केएन प्रकार कनेक्टर, यदि आप जिस कनेक्टर का उपयोग कर रहे हैं, वह नहीं मिला है, तो कृपया हमें अपने विवरण के साथ संपर्क करेंls.
