उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | बीएनसी आरएफ कनेक्टर | चढ़ाना: | निक्ल से पोलिश किया हुआ |
|---|---|---|---|
| स्थायित्व: | 500 चक्र | संपर्क सामग्री: | पीतल, BeCu |
| सामग्री: | पीतल | डिजाइन मानक:: | आईईसी 60169-8 |
| प्रकार: | सीधा | लिंग: | महिला |
| प्रमुखता देना: | जलरोधक क्रिम प्रकार आरएफ कनेक्टर,बल्कहेड क्रिम प्रकार का कनेक्टर,बीएनसी क्रिम प्रकार कनेक्टर |
||

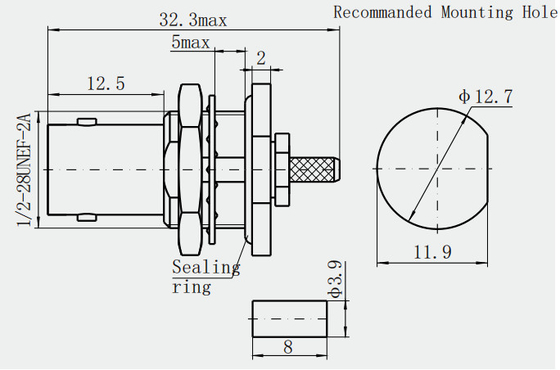

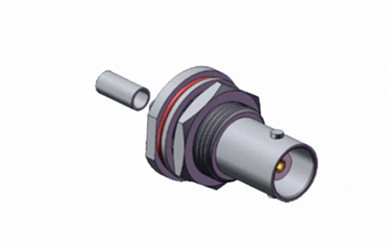

बीएनसी वाटरप्रूफ महिला बुलचेड क्रिम प्रकार कनेक्टर के साथ गीले वातावरण में विश्वसनीय आरएफ कनेक्शन सुनिश्चित करें
बीएनसी कनेक्टर, जिसे बायोनेट नील के रूप में भी जाना जाता हैबीएनसी कनेक्टर, जिसे बायोनेट नील-कंसेलमैन कनेक्टर के रूप में भी जाना जाता है, एक छोटा, तेज़ कनेक्ट / डिस्कनेक्ट आरएफ कनेक्टर है जिसका उपयोग समाक्षीय केबलों के लिए किया जाता है।इसमें मादा कनेक्टर पर दो बैजोनट लैग होते हैं जिन्हें युग्मन नट के केवल एक चौथाई मोड़ के साथ जोड़ा जा सकता है. बीएनसी कनेक्टर आरजी-58, 59, आरजी-179, आरजी-316 जैसे लघु-से-उप-छोटे सहअक्षीय केबलों को समाप्त करने के लिए आदर्श हैं। वे आमतौर पर रेडियो, टेलीविजन,और अन्य रेडियो आवृत्ति इलेक्ट्रॉनिक उपकरण, परीक्षण उपकरण, वीडियो सिग्नल, और एक बार 10BASE2 कंप्यूटर नेटवर्क के लिए एक लोकप्रिय कनेक्टर थे।बीएनसी कनेक्टर या तो 50 ओम या 75 ओम पर केबल की विशेषता प्रतिबाधा से मेल करने के लिए डिज़ाइन किए गए हैंवे निम्न माइक्रोवेव आवृत्ति अनुप्रयोगों जैसे मॉनिटर, लैन, दूरसंचार उपकरण और परीक्षण उपकरण में अच्छी तरह से काम करते हैं।BNC कनेक्टर संभोग के लिए एक बेयोनेट संरचना युग्मन है और MIL-सी-39012/16-24l के अनुसार विकसित किया गया थायह विदेश से समान प्रकार के कनेक्टरों के साथ आदान-प्रदान किया जा सकता है, जिससे तेजी से जुड़ने और अलग होने की अनुमति मिलती है। इसका उपयोग रेडियो उपकरण और उपकरणों में समाक्षीय केबलों को जोड़ने के लिए किया जाता है।
विनिर्देश
| विद्युत विशेषताएं | ||
| प्रतिबाधा | 50 ओम | |
| आवृत्ति सीमा | डीसी~4GHz | |
| नामित वोल्टेज | 500 वीआरएमएस (समुद्र स्तर अधिकतम) | |
| डायलेक्ट्रिक्स वोल्टेज प्रतिरोध | 1500 वीआरएमएस (समुद्र स्तर अधिकतम) | |
| इन्सुलेशन प्रतिरोध | ≥5000MΩ | |
| संपर्क प्रतिरोध | बाहरी कंडक्टर | ≤2.0mOhm |
| केंद्र कंडक्टर | ≤0.5mOhm | |
| वीएसएमआर | ≤1.3 | |
उत्पाद का विवरणः
| सामग्री और यांत्रिक गुण | |||
| केंद्र कंडक्टर | पुरुष/प्लग | पीतल | सोने से सजी |
| महिला/सोकेट | Sn-P कांस्य | सोने से सजी | |
| लचीलापन संपर्क | बेरिलियम कांस्य | निकेल लेपित | |
| शेल / आवास | पीतल, स्टेनलेस स्टील | निकेल लेपित | |
| इन्सुलेटर | पीटीएफई | ||
| सीलिंग रिंग | सिलिकॉन रबड़ | ||
| स्थायित्व | 500 चक्र | ||
| RoHS अनुरूप | हाँ |
| संभोग चक्र | 500चक्र |
| संपर्क को बनाए रखना | 10N मिनट |
| केबल प्रतिधारण | 100 एन मिनट |
| संभोग बल | 0.58N अधिकतम |
| अनकपलिंग बल | 0.6 N अधिकतम |
पर्यावरणीय विनिर्देश:
| परिचालन तापमान | -45 से +155°C |
| आईपी रेटिंग (जोड़ा) | IP67 |
विशेषताएं:
किफायती और उच्च गुणवत्ता वाला।
डीसी से 4GHz तक कम प्रतिबिंब के साथ वाइडबैंड प्रदर्शन।
50 ओम का प्रतिबाधा।
त्वरित स्थापना के लिए त्वरित और आसान स्नैप-ऑन संभोग।
लघु आरजी लचीला अर्ध-कठोर समाक्षीय केबलों की एक किस्म के साथ संगत
बीएनसी कनेक्टर सीधे, सीधे कोण, बुलचेड, 2 छेद पैनल, 4 छेद पैनल, या माउंटलेस संस्करणों में उपलब्ध हैं।
उद्योग मानक केबलों से जुड़ा जा सकता है और एक मुद्रित सर्किट बोर्ड डिवाइस के रूप में इस्तेमाल किया जा सकता है।
निरंतर प्रदर्शन सुनिश्चित करता है।
आवेदनः
* कंप्यूटर/LAN
* रेडियो/सीसीटीवी
* ब्रॉडबैंड
* उपकरण
* एंटेना
* दूरसंचार
* कंप्यूटर
* उच्च गति केबल मॉडम
* प्रसारण
* वीडियो सिस्टम
* ऑटोमोबाइल
* दूरसंचार
* वायरलेस उद्योग
* माप उपकरण
* बेस स्टेशन
नोटः
हमारे पास 10,000 से अधिक प्रकार के इंटरकनेक्ट उत्पाद हैं (((बीएनसी,टीएनसी,एमसीएक्स,एमएमसीएक्स,एसएमए,एसएसएमए,एसएमबी,एसएसएमबी,बीएमए,एसबीएमए,एसएमसी,एससी,एसएमपी,एसएसएमपी आदि.), यदि आप जिस कनेक्टर का उपयोग कर रहे हैं, वह नहीं मिला है, तो, आप इस प्रकार के कनेक्टर का उपयोग कर सकते हैं।कृपया अपने विवरण के साथ हमसे संपर्क करें.
