WR34 BJ260 से K 2.92mm महिला राइट एंगल वेवगाइड से कोएक्सियल एडॉप्टर 21.7GHz~33GHz K/BJ260-KF8

WR34 BJ260 से K2.92mm महिला वेवगाइड से कॉक्स अडैप्टर 21.7GHz~33GHz

की आवृत्ति वेवगाइड से कॉक्स अडैप्टर द्वारा संसाधित एलीट इलेक्ट्रॉनिक (ELT) कवर 5.4GHz-110GHz. उच्च विश्वसनीयता, छोटे आकार और उत्कृष्ट प्रदर्शन के साथ, यह माइक्रोवेव माप और मिलीमीटर वेव उपकरण में व्यापक रूप से उपयोग किया जाता है। वेवगाइड में मानक आयताकार और डबल-रिज्ड वेवगाइड होते हैं, और गैर-मानक वेवगाइड को उपयोगकर्ता की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है। कोएक्सियल एंड कनेक्शन इंटरफ़ेस में शामिल हैं N, TNC, SMA, SMP, 3.5mm, K (2.92mm), 2.4mm, 1.85mm, 1.0mm और माइक्रोस्ट्रिप. वेवगाइड से कॉक्स अडैप्टर दो प्रकारों में विभाजित हैं: इंटरफ़ेस ओरिएंटेशन से एंड लॉन्च और राइट एंगल लॉन्च। उनमें से, RA लॉन्च प्रकार का उपयोग एक उच्च-शक्ति संरचना के रूप में भी किया जा सकता है।



लाभ:

-हमारे वेवगाइड अडैप्टर उच्च विश्वसनीयता, लघु आकार और उत्कृष्ट प्रदर्शन आदि के हैं, जो उन्हें माइक्रोवेव माप और मिलीमीटर वेव उपकरणों आदि में व्यापक रूप से अपनाया जाता है।



मॉडल संख्या का आउटलाइन ड्राइंग K/BJ260-KF8:

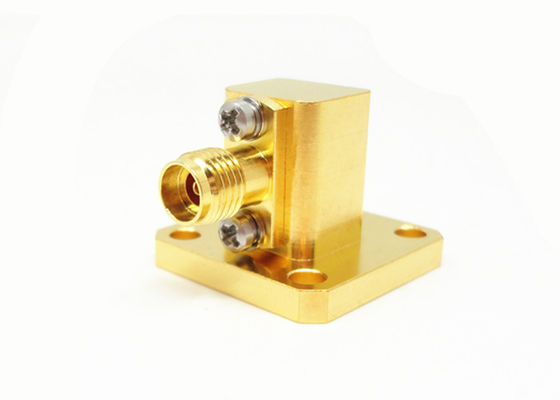

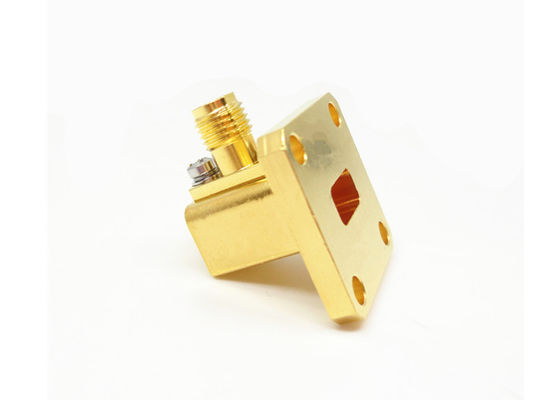

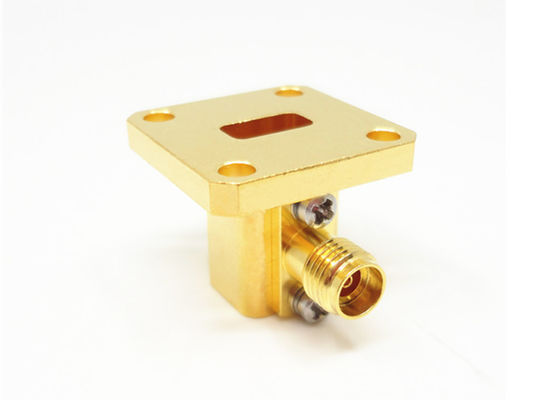

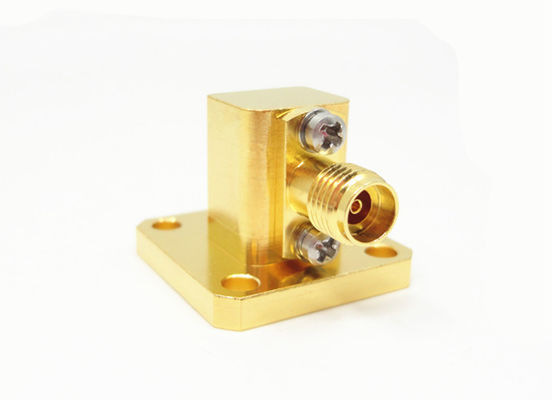

की तस्वीरें WR34 BJ260 से 2.92mm महिला वेवगाइड से कॉक्स अडैप्टर K/BJ260-KF8:





की सूची वेवगाइड से 2.92mm कोएक्सियल अडैप्टर:

मॉडल संख्या	विवरण	नोट
K/BJ220-KFE7	WR42(BJ220) से 2.92mm महिला एंड लॉन्च अडैप्टर	BJ220=WR42
K/BJ220-KF6	WR42(BJ220) से 2.92mm पुरुष राइट एंगल अडैप्टर
K/BJ260-KFE5	WR34(BJ260) से 2.92mm महिला एंड लॉन्च अडैप्टर	BJ260=WR34
K/BJ260-KF8	WR34(BJ260) से 2.92mm महिला राइट एंगल अडैप्टर
K/BJ320-KFE9	WR28(BJ320) से 2.92mm महिला एंड लॉन्च अडैप्टर	BJ320=WR28
K/BJ320-KF22	WR28(BJ320) से 2.92mm महिला राइट एंगल अडैप्टर



वेवगाइड मानक के क्रॉस-संदर्भ

वेवगाइड से कॉक्स अडैप्टर-ELT 2024.pdf
