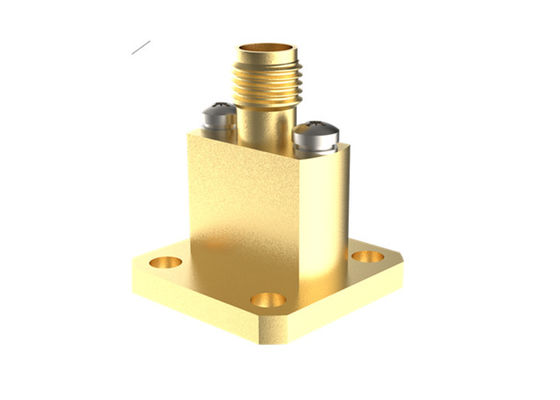

26.4GHz~40GHz WR28 BJ320 से K 2.92mm महिला एंड लॉन्च वेवगाइड से कोएक्स एडॉप्टर K/BJ320-KFE9
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
विस्तृत उत्पाद विवरण
| प्रोडक्ट का नाम: | समाक्षीय एडेप्टर के लिए WR28 वेवगाइड | सामग्री: | पीतल |
|---|---|---|---|
| आवृति सीमा: | 26.4GHz-40GHz | योजक: | K2.92 मिमी |
| वीएसडब्ल्यूआर: | 1.35 | मुक़ाबला: | 50 ओम |
| वेवगाइड आकार: | WR28,BJ320 | शरीर शैली: | अंत लॉन्च |
| प्रमुखता देना: | WR28 वेवगाइड से 2.92mm एडॉप्टर,BJ320 से K एंड लॉन्च एडॉप्टर,26.4-40GHz तरंगमार्ग सहअक्ष एडाप्टर |
||
WR28 BJ320 से K2.92mm फीमेल एंड लॉन्च वेवगाइड से कॉक्स एडॉप्टर 26.4GHz~40GHz
की आवृत्ति वेवगाइड से कॉक्स एडॉप्टर द्वारा संसाधित एलीट इलेक्ट्रॉनिक (ELT) कवर 5.4GHz-110GHz. उच्च विश्वसनीयता, छोटे आकार और उत्कृष्ट प्रदर्शन के साथ, यह माइक्रोवेव माप और मिलीमीटर वेव उपकरण में व्यापक रूप से उपयोग किया जाता है। वेवगाइड में मानक आयताकार और डबल-रिज्ड वेवगाइड होते हैं, और गैर-मानक वेवगाइड को उपयोगकर्ता की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है। कोएक्सियल एंड कनेक्शन इंटरफ़ेस में शामिल हैं N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 और माइक्रोस्ट्रिप. वेवगाइड से कॉक्स एडॉप्टर इंटरफ़ेस ओरिएंटेशन से दो प्रकारों में विभाजित होते हैं: एंड लॉन्च और राइट एंगल लॉन्च। उनमें से, RA लॉन्च प्रकार का उपयोग एक उच्च-शक्ति संरचना के रूप में भी किया जा सकता है।
का विनिर्देश K/BJ320-KFE9:
| उत्पाद का नाम | WR28 वेवगाइड से K2.92mm कॉक्सियल एडॉप्टर |
| मॉडल संख्या | K/BJ320-KFE9 |
| कॉक्सियल प्रकार | K2.92mm |
| वेवगाइड आकार | WR28 (BJ320) |
| बॉडी स्टाइल | एंड लॉन्च |
| आवृत्ति रेंज | 26.4-40GHz |
| प्रतिबाधा | 50 ओम |
| VSWR | 1.30 |
लाभ:
-हमारे वेवगाइड एडॉप्टर उच्च विश्वसनीयता, लघु आकार और उत्कृष्ट प्रदर्शन आदि के हैं, जो उन्हें माइक्रोवेव माप और मिलीमीटर वेव उपकरणों आदि में व्यापक रूप से अपनाया जाता है।
की रूपरेखा ड्राइंग और चित्र WR28 BJ320 से 2.92mm फीमेल वेवगाइड से कॉक्स एडॉप्टर 2K/BJ320-KFE9:
की सूची वेवगाइड से 2.92mm कॉक्सियल एडॉप्टर:
| मॉडल संख्या | विवरण | नोट |
| K/BJ320-KF22 | WR28(BJ320) से 2.92mm फीमेल राइट एंगल एडॉप्टर | |
| K/BJ320-KFE9 | WR28(BJ320) से 2.92mm फीमेल एंड लॉन्च एडॉप्टर | BJ320=WR28 |
| कस्टम प्रकार | अनुकूलित आकार स्वीकार्य हैं |
वेवगाइड मानक के क्रॉस-संदर्भ
| चीनी मानक | अंतर्राष्ट्रीय मानक | आवृत्ति रेंज (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
नोट:
हमारे पास चुनने के लिए वेवगाइड से कॉक्सियल एडॉप्टर के 1,000 से अधिक प्रकार हैं, यदि आपके द्वारा उपयोग किया जा रहा एडॉप्टर नहीं मिलता है, तो कृपया अपने विवरण के साथ हमसे संपर्क करें। ODM आयाम का स्वागत है।
