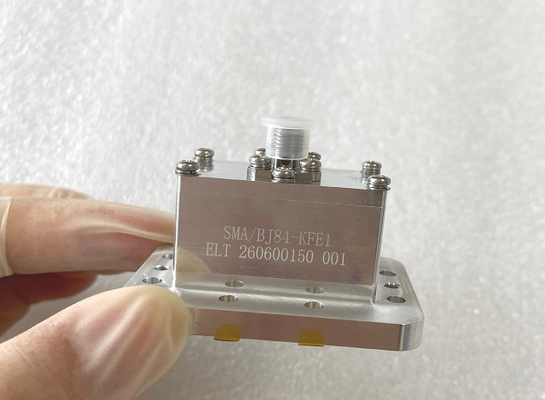

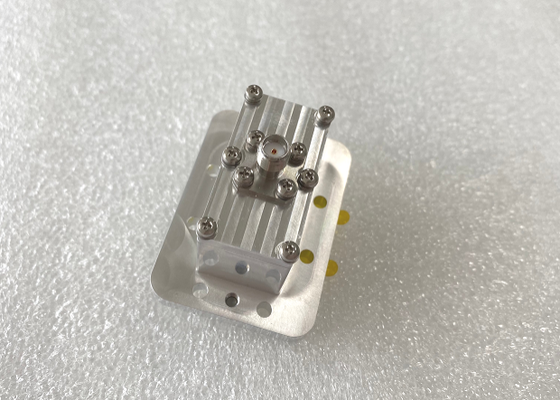

6.57GHz~9.99GHz WR112 BJ84 SMA महिला एंड लॉन्च वेवगाइड टू कोएक्स एडॉप्टर SMA/BJ84-KFE1

6.57GHz~9.99GHz WR112 BJ84 To SMA Female End Launch Waveguide To Coax Adapter SMA/BJ84-KFE1
6.57GHz~9.99GHz WR112 BJ84 To SMA Female End Launch Waveguide To Coax Adapter SMA/BJ84-KFE1 6.57GHz~9.99GHz WR112 BJ84 To SMA Female End Launch Waveguide To Coax Adapter SMA/BJ84-KFE1

बड़ी छवि :  6.57GHz~9.99GHz WR112 BJ84 SMA महिला एंड लॉन्च वेवगाइड टू कोएक्स एडॉप्टर SMA/BJ84-KFE1 सबसे अच्छी कीमत

उत्पाद विवरण:
उत्पत्ति के प्लेस: शीआन शानक्सी
ब्रांड नाम: ELT
प्रमाणन: ISO9001, ISO14001
मॉडल संख्या: एसएमए/बीजे84-केएफई1
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: स्टॉक नहीं होने पर 10 पीसी
मूल्य: Depend on the quantity
पैकेजिंग विवरण: कार्टन का डिब्बा
प्रसव के समय: भुगतान के बाद 8-12 सप्ताह के भीतर
भुगतान शर्तें: एल/सी,टी/टी
आपूर्ति की क्षमता: अपनी आवश्यकताओं पर निर्भर करें
संपर्क करें
विस्तृत उत्पाद विवरण
प्रोडक्ट का नाम: समाक्षीय एडाप्टर के लिए वेवगाइड प्रतिरूप संख्या।: एसएमए/बीजे84-केएफई1
वेवगाइड आकार: बीजे84(WR112) आवृति सीमा: 6.57~9.99GHz
वीएसडब्ल्यूआर: ≤1.25 वेवगाइड शैली: अंत प्रक्षेपण, सीधा
वेवगाइड पोर्ट: WR112, WR90, WR75, WR60, WR51, WR42, WR34, WR28, WR22, WR19, WR15, WR12, WR10, WRD750, WRD650, WRD50
प्रमुखता देना:

WR112 वेवगाइड से SMA एडॉप्टर

,

6.57-9.99GHz एंड लॉन्च एडॉप्टर

,

BJ84 से SMA महिला एडॉप्टर

  • उत्पाद परिचय
एलीट इलेक्ट्रॉनिक्स उच्च-प्रदर्शन वेवगाइड से कोएक्सियल एडेप्टर के डिजाइन और निर्माण में माहिर है, जो 6.5GHz से 145GHz तक की एक विस्तृत आवृत्ति रेंज को कवर करता है। असाधारण विश्वसनीयता, कॉम्पैक्ट संरचना, कम इंसर्शन लॉस और सटीक चरण स्थिरता की विशेषता वाले हमारे एडेप्टर माइक्रोवेव मापन प्रणाली, मिलीमीटर-वेव डिवाइस, रडार सिस्टम डिजाइन, एंटीना फीड नेटवर्क और पेशेवर परीक्षण प्रयोगशालाओं में व्यापक रूप से तैनात हैं। वे रडार अनुप्रयोगों के लिए बेहतर उच्च-शक्ति हैंडलिंग क्षमता और उच्च-सटीकता आरएफ सिस्टम के लिए स्थिर सिग्नल ट्रांसमिशन प्रदर्शन प्रदान करते हैं।

हम मानक आयताकार और डबल-रिज़्ड कॉन्फ़िगरेशन में वेवगाइड पोर्ट प्रदान करते हैं, साथ ही अद्वितीय एप्लिकेशन आवश्यकताओं को पूरा करने के लिए कस्टम गैर-मानक वेवगाइड पोर्ट भी प्रदान करते हैं। कोएक्सियल एंड मुख्यधारा इंटरफेस की एक पूरी श्रृंखला का समर्थन करता है, जिसमें N, TNC, SMA, SMP, 3.5mm, K (2.92mm), 2.4mm, 1.85mm, 1.0mm, 0.8mm और माइक्रोस्ट्रिप कनेक्टर शामिल हैं। संरचनात्मक रूप से, हमारे वेवगाइड-टू-कोएक्सियल एडेप्टर को दो मुख्यधारा प्रकारों में विभाजित किया गया है: एंड-लॉन्च और राइट-एंगल शैलियाँ। विशेष रूप से, राइट-एंगल संस्करण कठोर ऑपरेटिंग परिदृश्यों के लिए उच्च-शक्ति अनुकूलित कॉन्फ़िगरेशन में उपलब्ध है।

आयताकार वेवगाइड मॉडल को WR उपसर्ग के साथ चिह्नित किया जाता है, जिसमें बाद के आंकड़े इंच के सौवें हिस्से में वेवगाइड की आंतरिक चौड़ाई का प्रतिनिधित्व करते हैं। हमारे मानक उत्पाद लाइनअप में WR-112, WR-90, WR-75, WR-60, WR-51, WR-42, WR-34, WR-28, WR-22, WR-19, WR-15, WR-12, WR-10, WR-8, WRD750, WRD650, WRD500 और WRD180 सहित मुख्यधारा मॉडल शामिल हैं। ग्राहक द्वारा प्रदान किए गए चित्र के आधार पर अनुकूलित वेवगाइड समाधान भी उपलब्ध हैं।

फीचर्ड उत्पाद: WR112 से SMA फीमेल एंड-लॉन्च वेवगाइड से कोएक्सियल एडेप्टर, 6.57GHz~9.99GHzकृपया विस्तृत उत्पाद चित्र प्राप्त करने के लिए सीधे हमारी टीम से संपर्क करें
और तकनीकी विनिर्देश।

WR112 से SMA फीमेल एंड लॉन्च वेवगाइड से कोएक्सियल एडेप्टर,6.57~9.99GHz
उत्पाद विस्तृत चित्र, कृपया सीधे हमसे संपर्क करें।
6.57GHz~9.99GHz WR112 BJ84 SMA महिला एंड लॉन्च वेवगाइड टू कोएक्स एडॉप्टर SMA/BJ84-KFE1
  • अन्य वेवगाइड से कोएक्सियल एडेप्टर

हमारे पास वेवगाइड से SMA एडेप्टर, वेवगाइड से N टाइप एडेप्टर, वेवगाइड से 2.4mm एडेप्टर, वेवगाइड से 1.85mm एडेप्टर, वेवगाइड से 1.0mm एडेप्टर, वेवगाइड से 0.8mm एडेप्टर जैसे अन्य वेवगाइड से कोएक्सियल एडेप्टर भी हैं। यदि आपको अन्य मॉडल की आवश्यकता है तो कृपया बेझिझक हमसे संपर्क करें।


वेवगाइड से कोएक्सियल एडेप्टर कोएक्सियल इंटरफ़ेस

वेवगाइड

पोर्ट आकार

 आवृत्ति रेंज
वेवगाइड से SMA एडेप्टर SMA

BJ84(WR112)

 6.57~9.99GHz
वेवगाइड से SMA एडेप्टर SMA

 BJ100 (WR90)

 8.2~12.5GHz
वेवगाइड से SMA एडेप्टर SMA  BJ120 (WR75) 9.84~15GHz
वेवगाइड से SMA एडेप्टर SMA BJ140 (WR62) 11.9~18GHz
वेवगाइड से SMA एडेप्टर SMA BJ180 (WR51) 14.5~22GHz
वेवगाइड से K एडेप्टर 2.92mm BJ220 (WR42) 17.6~26.7GHz
वेवगाइड से K एडेप्टर 2.92mm BJ260 (WR34) 21.7~33GHz
वेवगाइड से K एडेप्टर 2.92mm BJ320(WR28) 26.4~40GHz
वेवगाइड से 2.4mm एडेप्टर 2.4mm BJ400(WR22) 32.9~50GHz
वेवगाइड से 1.85mm एडेप्टर 1.85mm BJ500 (WR19) 39.2~59.6GHz
वेवगाइड से 1.85mm एडेप्टर 1.85mm BJ620 (WR15) 50~67GHz, 49.8~70GHz
वेवगाइड से 1.0mm एडेप्टर 1.0mm BJ740 (WR12) 60~90GHz
वेवगाइड से 1.0mm एडेप्टर 1.0mm BJ900 (WR10) 74~110GHz
वेवगाइड से SMA एडेप्टर SMA WRD650 6-18GHz
वेवगाइड से SMA एडेप्टर SMA WRD750 7.5-18GHz
वेवगाइड से K एडेप्टर 2.92mm WRD180 18~40GHz
वेवगाइड से N एडेप्टर N टाइप WRD500 6~18GHz


  • वेवगाइड अंतर्राष्ट्रीय मानकों का क्रॉस-रेफरेंस - WR सीरीज और चीन BJ सीरीज

चीनी मानक अंतर्राष्ट्रीय मानक आवृत्ति रेंज (GHz)
BJ84 WR112 6.57~9.99
BJ100 WR90 8.20~12.5
BJ120 WR75 9.84~15.0
BJ140 WR62 11.9~18.0
BJ180 WR51 14.5~22.0
BJ220 WR42 17.6~26.7
BJ260 WR34 21.7~33.0
BJ320 WR28 26.5~40.0
BJ400 WR22 32.9~50.1
BJ500 WR19 39.2~59.6
BJ620 WR15 49.8~75.8
BJ740 WR12 60~90
BJ900 WR10 74~110
  • अनुप्रयोग

    • 1. एयरोस्पेस और रडार सिस्टम

      वेवगाइड से कोएक्सियल एडेप्टर रडार, इलेक्ट्रॉनिक वारफेयर और एयरबोर्न टेलीमेट्री सिस्टम के लिए महत्वपूर्ण संक्रमण घटक के रूप में काम करते हैं। वे वेवगाइड एंटीना फीड नेटवर्क और कोएक्सियल T/R मॉड्यूल को जोड़ते हैं, X-बैंड, Ku-बैंड और उच्च-आवृत्ति रडार ऑपरेशन के लिए स्थिर चरण स्थिरता बनाए रखते हैं। अल्ट्रा-लो VSWR और उच्च सिग्नल शुद्धता की विशेषता वाले, ये वेवगाइड-कोएक्सियल संक्रमण इलेक्ट्रॉनिक जैमिंग सिस्टम के लिए सटीक सिग्नल ट्रांसमिशन सुनिश्चित करते हैं। रग्डाइज्ड और राइट-एंगल डिज़ाइन एयरोस्पेस टेलीमेट्री अनुप्रयोगों के लिए उच्च-कंपन उड़ान स्थितियों के तहत विश्वसनीय विद्युत प्रदर्शन भी प्रदान करते हैं।

      2. सैटेलाइट कम्युनिकेशन (सैटकॉम)

      सैटेलाइट ग्राउंड स्टेशनों में, वेवगाइड से कोएक्सियल एडेप्टर LNA और पावर एम्पलीफायर से पैराबोलिक वेवगाइड एंटीना आउटपुट को जोड़ते हैं, जिससे स्थिर Tx/Rx सिग्नल रूपांतरण सक्षम होता है। उच्च-सटीकता वेवगाइड संक्रमण सैटेलाइट पेलोड ग्राउंड परीक्षण के लिए व्यापक रूप से अपनाए जाते हैं, जो परीक्षण सटीकता की गारंटी के लिए अंतरिक्ष सिग्नल ट्रांसमिशन का अनुकरण करते हैं। कॉम्पैक्ट हल्के संरचनाओं का उपयोग सैटेलाइट उपकरण के अंदर भी स्थान बचाने और अंतर-सैटेलाइट संचार लिंक के लिए समग्र पेलोड वजन को कम करने के लिए किया जाता है।

      3. टेस्ट और मापन

      मानक परीक्षण फिक्स्चर घटकों के रूप में, वेवगाइड-कोएक्सियल संक्रमण एंटीना और मिलीमीटर-वेव परीक्षण के लिए वेक्टर नेटवर्क विश्लेषक (VNA) से वेवगाइड एंटीना को जोड़ते हैं। उच्च-सटीकता 2.4mm और 2.92mm एडेप्टर संस्करण 110GHz तक मिलीमीटर-वेव बैंड परीक्षण का समर्थन करते हैं। वे आमतौर पर एनकोइक चैंबर EMC परीक्षण और स्वचालित परीक्षण उपकरण (ATE) में उपयोग किए जाते हैं। स्पेस-सेविंग राइट-एंगल वेवगाइड एडेप्टर कॉम्पैक्ट परीक्षण सेटअप और औद्योगिक मापन प्रणाली के लिए लेआउट को अनुकूलित करते हैं।

      4. 5G/6G और माइक्रोवेव वायरलेस कम्युनिकेशन

      वेवगाइड से कोएक्सियल एडेप्टर 5G और 6G मिलीमीटर-वेव R&D के लिए आवश्यक हैं, जो बेस स्टेशन प्रोटोटाइपिंग, मॉड्यूल परीक्षण और मिलीमीटर-वेव सिग्नल कैलिब्रेशन का समर्थन करते हैं। वे पॉइंट-टू-पॉइंट माइक्रोवेव रिले लिंक में लंबी दूरी के सिग्नल कपलिंग, निगरानी और वायरलेस बैकहॉल सिस्टम में माइक्रोवेव सिग्नल रूपांतरण के लिए भी लागू होते हैं।

      5. औद्योगिक, चिकित्सा और वैज्ञानिक अनुसंधान

      ये आरएफ संक्रमण घटक औद्योगिक माइक्रोवेव हीटिंग, सुखाने और पावर मॉनिटरिंग उपकरण में व्यापक रूप से उपयोग किए जाते हैं। चिकित्सा माइक्रोवेव सिस्टम में, वे माइक्रोवेव फिजियोथेरेपी और ट्यूमर हाइपरथर्मिया उपकरणों के लिए स्थिर सिग्नल ट्रांसमिशन का समर्थन करते हैं। कण त्वरक और रेडियो दूरबीन जैसी बड़े पैमाने पर वैज्ञानिक सुविधाओं के लिए, उच्च-शक्ति, कम-शोर वेवगाइड-कोएक्सियल एडेप्टर उच्च-सटीकता वैज्ञानिक उपकरणों के विश्वसनीय दीर्घकालिक संचालन को सुनिश्चित करते हैं।
    • रडार सिस्टम:वेवगाइड से कोएक्सियल एडेप्टर का उपयोग एंटीना एंड पर वेवगाइड फीड नेटवर्क को बैकएंड पर कोएक्सियल ट्रांसमिट/रिसीव (T/R) मॉड्यूल से जोड़ने के लिए किया जाता है। उन्हें सिग्नल चरण स्थिरता की गारंटी देनी चाहिए, खासकर उच्च-आवृत्ति बैंड (जैसे X-बैंड और Ku-बैंड) में;
    • इलेक्ट्रॉनिक जैमिंग सिस्टम:सिग्नल ट्रांसमिट और रिसीव चेन में उपयोग किया जाता है, सिग्नल शुद्धता सुनिश्चित करने के लिए अत्यंत कम वोल्टेज स्टैंडिंग वेव रेशियो (VSWR) की आवश्यकता होती है;
    • टेलीमेट्री सिस्टम:उच्च-कंपन और उच्च-प्रभाव उड़ान वातावरण में, राइट-एंगल या रग्डाइज्ड संक्रमण विश्वसनीय विद्युत कनेक्शन प्रदान करते हैं।

6.57GHz~9.99GHz WR112 BJ84 SMA महिला एंड लॉन्च वेवगाइड टू कोएक्स एडॉप्टर SMA/BJ84-KFE1

  • पैकिंग और शिपिंग

हमारे वेवगाइड से कोएक्सियल एडेप्टर को पारगमन के दौरान अधिकतम सुरक्षा सुनिश्चित करने के लिए सावधानीपूर्वक पैक किया जाता है। प्रत्येक कनेक्टर को व्यक्तिगत रूप से एंटी-स्टेटिक सामग्री में लपेटा जाता है और झटके या कंपन से किसी भी क्षति को रोकने के लिए एक मजबूत, गद्देदार बॉक्स में रखा जाता है।


पैकेजिंग को उत्पाद जानकारी के साथ स्पष्ट रूप से लेबल किया गया है, जिसमें भाग संख्या और विनिर्देश शामिल हैं, ताकि आसान पहचान और इन्वेंट्री प्रबंधन की सुविधा हो सके।

6.57GHz~9.99GHz WR112 BJ84 SMA महिला एंड लॉन्च वेवगाइड टू कोएक्स एडॉप्टर SMA/BJ84-KFE1


  • RFQ:


Q1: क्या आप वेवगाइड से कोएक्सियल एडेप्टर के ट्रेडिंग कंपनी या निर्माता हैं ?
A: हम RF/माइक्रोवेव इंटरकनेक्ट कंपोनेंट्स पर 23+ वर्षों के अनुभव के साथ निर्माता हैं।


Q2: आप वर्तमान में कौन से उत्पाद प्रदान कर सकते हैं?
A: आरएफ कनेक्टर, एडेप्टर, केबल असेंबली, वेवगाइड से कोएक्सियल एडेप्टर, वेवगाइड उत्पाद, ग्लास-टू-मेटल हर्मेटिक कनेक्टर, माइक्रो डी-सब, माइक्रोवेव रोटरी जॉइंट और अन्य माइक्रोवेव कंपोनेंट्स।


Q3: क्या वेवगाइड से कोएक्सियल एडेप्टर के लिए मुफ्त नमूना उपलब्ध है?
A: हाँ, यदि स्टॉक में है, तो माल भाड़ा एकत्र करके मुफ्त नमूना उपलब्ध है।


Q4: क्या आपकी कंपनी वेवगाइड से कोएक्सियल एडेप्टर को अनुकूलित कर सकती है?
A: ODM का स्वागत है। ODM में 23+ वर्षों के अनुभव के साथ, एलीट इलेक्ट्रॉनिक्स आपके इंटरकनेक्ट उत्पादों के डिजाइन, उत्पाद विकास, अनुसंधान और विकास और एकीकरण में सहायता कर सकता है।


Q5: वेवगाइड से कोएक्सियल एडेप्टर की भुगतान शर्तें क्या हैं?
A: हम L/C, T/T, वेस्टर्न यूनियन, ट्रेड एश्योरेंस (क्रेडिट कार्ड और T/T), आदि स्वीकार कर सकते हैं।


Q6: वेवगाइड से कोएक्सियल एडेप्टर का लीड टाइम क्या है?
A: नमूना आदेशों के लिए 5-7 कार्य दिवस, बड़े पैमाने पर उत्पादन आदेशों के लिए 4-12 सप्ताह (विभिन्न मात्राओं, ODM, आदि के आधार पर)।


Q7: आप ग्राहकों को वेवगाइड से कोएक्सियल एडेप्टर कैसे वितरित करेंगे?
A: आम तौर पर, हम DHL, UPS, FedEx, TNT जैसे अंतरराष्ट्रीय एक्सप्रेस के साथ सहयोग करते हैं ताकि हमारे ग्राहक अपने सामान को तेजी से लेकिन सबसे कम माल भाड़े के साथ प्राप्त कर सकें। इस बीच, हवा और समुद्र के द्वारा शिपिंग भी उपलब्ध है।


Q8: मेरे वेवगाइड से कोएक्सियल एडेप्टर के आने से पहले मुझे कितना इंतजार करना होगा?
A: हवाई परिवहन के लिए 5-8 कार्य दिवस, अंतरराष्ट्रीय एक्सप्रेस के लिए 3-8 कार्य दिवस।


Q9: आपके वेवगाइड से कोएक्सियल एडेप्टर की गुणवत्ता कैसी है?
A: कई राष्ट्रीय उच्च-तकनीकी परियोजनाओं के उच्च-गुणवत्ता वाले आपूर्तिकर्ताओं के रूप में, उत्कृष्ट उत्पाद प्रदान करना हमारे विकास का तरीका है। हमारे पास एक मजबूत गुणवत्ता नियंत्रण टीम और विभिन्न गुणवत्ता ग्रेड मानक के अनुसार हमारी गुणवत्ता की गारंटी के लिए बहुत सख्त प्रक्रिया है।
