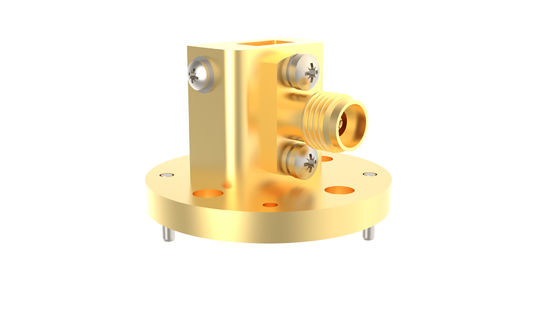

39.2GHz~59.6GHz WR19 BJ500 से 1.85mm महिला राइट एंगल वेवगाइड से कोएक्स एडाप्टर 1.85/BJ500-KF4
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
विस्तृत उत्पाद विवरण
| प्रोडक्ट का नाम: | समाक्षीय एडेप्टर के लिए WR19 वेवगाइड | सामग्री: | पीतल |
|---|---|---|---|
| आवृति सीमा: | 39.2-59.6GHz | योजक: | 1.85 मिमी |
| वीएसडब्ल्यूआर: | 1.4 | मुक़ाबला: | 50 ओम |
| वेवगाइड आकार: | WR19,BJ500 | शरीर शैली: | समकोण |
| प्रमुखता देना: | WR19 वेवगाइड से 1.85mm एडाप्टर,राइट एंगल वेवगाइड कोएक्स एडाप्टर,39.2-59.6GHz BJ500 वेवगाइड एडाप्टर |
||
WR19 BJ500 से 1.85mm महिला वेवगाइड से कॉक्स एडॉप्टर 39.2GHz~59.6GHz राइट एंगल
की आवृत्ति वेवगाइड से कॉक्स एडॉप्टर द्वारा संसाधित एलीट इलेक्ट्रॉनिक (ELT) कवर 5.4GHz-110GHz. उच्च विश्वसनीयता, छोटे आकार और उत्कृष्ट प्रदर्शन के साथ, इसका व्यापक रूप से माइक्रोवेव माप और मिलीमीटर वेव उपकरण में उपयोग किया जाता है। वेवगाइड में मानक आयताकार और डबल-रिज्ड वेवगाइड होते हैं, और उपयोगकर्ता की आवश्यकताओं के अनुसार गैर-मानक वेवगाइड को अनुकूलित किया जा सकता है। कोएक्सियल एंड कनेक्शन इंटरफ़ेस में शामिल हैं N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 और माइक्रोस्ट्रिप. वेवगाइड से कॉक्स एडॉप्टर दो प्रकार के होते हैं: इंटरफ़ेस ओरिएंटेशन से एंड लॉन्च और राइट एंगल लॉन्च। उनमें से, RA लॉन्च प्रकार का उपयोग एक उच्च-शक्ति संरचना के रूप में भी किया जा सकता है।
विनिर्देश 1.85/BJ500-KF4 का:
| उत्पाद का नाम | WR19 वेवगाइड से 1.85mm कॉक्स एडॉप्टर-राइट एंगल टाइप |
| मॉडल संख्या | 1.85/BJ500-KF4 |
| कॉक्सियल प्रकार | 1.85mm |
| वेवगाइड आकार | WR19 (BJ500) |
| बॉडी स्टाइल | राइट एंगल |
| आवृत्ति रेंज | 39.2-59.6GHz |
| प्रतिबाधा | 50 ओम |
| VSWR | 1.4 |
लाभ:
-हमारे वेवगाइड एडॉप्टर उच्च विश्वसनीयता, लघु आकार और उत्कृष्ट प्रदर्शन आदि के हैं, जो उन्हें माइक्रोवेव माप और मिलीमीटर वेव उपकरणों आदि में व्यापक रूप से अपनाया जाता है।
की रूपरेखा ड्राइंग और चित्र WR19 BJ500 से 1.85mm महिला वेवगाइड से कॉक्स एडॉप्टर 1.85/BJ500-KF4:
की सूची वेवगाइड से 1.85mm कॉक्स एडॉप्टर:
| मॉडल संख्या | विवरण | नोट |
| 1.85/BJ500-KF4 | WR19(BJ500) से 1.85mm महिला राइट एंगल एडॉप्टर | |
| 1.85/BJ500-KFE1 | WR19(BJ500) से 1.85mm महिला एंड लॉन्च एडॉप्टर | BJ500=WR19 |
| 1.85/BJ620-KF | WR15(BJ620) से 1.85mm महिला राइट एंगल एडॉप्टर | BJ620=WR15 |
| 1.85/BJ620-KFE | WR15(BJ620) से 1.85mm महिला एंड लॉन्च एडॉप्टर | |
| कस्टम प्रकार | अनुकूलित आकार स्वीकार्य हैं |
वेवगाइड मानक के क्रॉस-संदर्भ
| चीनी मानक | अंतर्राष्ट्रीय मानक | आवृत्ति रेंज (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
नोट:
हमारे पास चुनने के लिए वेवगाइड से कॉक्सियल एडॉप्टर के 1,000 से अधिक प्रकार हैं, यदि आपको वह एडॉप्टर नहीं मिल रहा है जिसका आप उपयोग कर रहे हैं, तो कृपया अपने विवरण के साथ हमसे संपर्क करें। ODM आयाम का स्वागत है।
