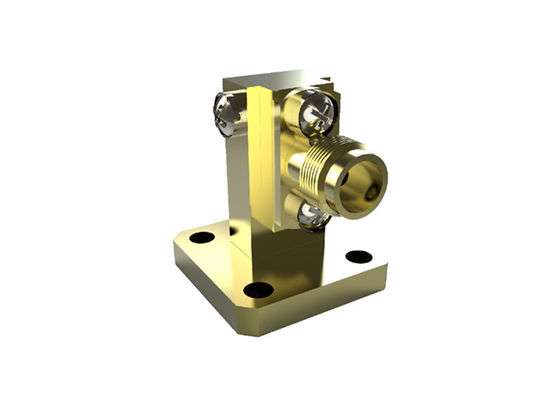

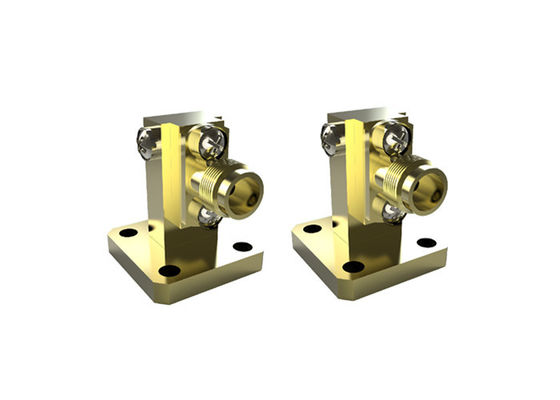

26.4GHz~40GHz WR28 BJ320 से K 2.92mm राइट एंगल वेवगाइड से कोएक्स एडॉप्टर पीतल K/BJ320-KF
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
विस्तृत उत्पाद विवरण
| प्रोडक्ट का नाम: | समाक्षीय एडेप्टर के लिए वेवगाइड | सामग्री: | पीतल संबंधक |
|---|---|---|---|
| आवृति सीमा: | 26.4-40GHz | योजक: | 2.92 मिमी (के प्रकार) |
| वीएसडब्ल्यूआर: | 1.25 | वेवगाइड आकार: | WR28 |
| शरीर शैली: | समकोण | निविष्ट वस्तु का नुकसान: | ≤0.35 डीबी |
| प्रमुखता देना: | WR28 सही कोण तरंग गाइड एडाप्टर,BJ320 से 2.92mm कोएक्स एडॉप्टर,26.4-40GHz वेवगाइड से कोएक्स एडॉप्टर |
||
40GHz WR28 K 2.92 मिमी वेवगाइड टू कोएक्सियल एडाप्टर महिला दाएं कोण
समाक्षीय एडाप्टर के लिए तरंग गाइडद्वारा निर्मितशीआन एलीट इलेक्ट्रॉनिक इंडस्ट्रियल कं, लिमिटेडदो संरचनाओं में विभाजित कर रहे हैं, सही कोण और अंत लॉन्च. एन प्रकार, टीएनसी, एसएमए, 3.5mm, 2.4mm, एसएमपी, एसएसएमपीऔर कई अन्य प्रकार. उनके आवृत्तियों 5.4GHz से 70GHz तक होती है. हमारे तरंग गाइड मॉडल BJ84 से BJ400 (WR112-WR22) तक होती है.
इसके अतिरिक्त, हम पेशकश कर सकते हैंकस्टमग्राहकों की विशेष आवश्यकताओं के अनुसार समाक्षीय तरंग गाइड एडाप्टर।
विनिर्देशः
| उत्पाद का नाम | समाक्षीय एडाप्टरों के लिए तरंग गाइड |
| समाक्षीय प्रकार | 2.92mm ((K प्रकार) |
| तरंगमार्ग का आकार | WR28 |
| शरीर शैली | सही कोण |
| आवृत्ति सीमा | 26.4-40.0GHz |
| प्रतिबाधा | 50 ओम |
| वीएसडब्ल्यूआर | 1.25 |
लाभः
-हमारे वेवगाइड एडाप्टर उच्च विश्वसनीयता, लघु आकार और उत्कृष्ट प्रदर्शन आदि के हैं, जो उन्हें माइक्रोवेव माप और मिलीमीटर तरंग उपकरणों आदि में व्यापक रूप से अपनाया जाता है।
विस्तृत चित्रण:
इकाई ((मिमी)
वेवगाइड की सूची2.92mm ((K प्रकार)समाक्षीय एडाप्टर:
| मॉडल संख्या | विवरण | नोट |
| K/BJ220-KF2 | WR42 से K ((2.92mm) महिला सही कोण एडाप्टर | BJ220=WR42 |
| K/BJ220-KF1 | WR42 से K ((2.92mm) महिला अंत लॉन्च एडाप्टर | K=महिला |
| K/BJ260-KF | WR34 से K ((2.92mm) महिला सही कोण एडाप्टर | BJ260=WR34 |
| K/BJ260-KF1 | WR34 से K ((2.92mm) महिला अंत लॉन्च एडाप्टर | |
| K/BJ320-KF | WR28 से K ((2.92mm) महिला सही कोण एडाप्टर | BJ320=WR28 |
| K/BJ320-KF1 | WR28 से K ((2.92mm) महिला अंत लॉन्च एडाप्टर | |
| K/BJ320-JF1 | WR28 से K ((2.92mm) नर अंत लॉन्च एडाप्टर | J=पुरुष |
| K/BJ400-KF1 | WR22 से K ((2.92 मिमी) महिला अंत लॉन्च एडाप्टर | BJ400=WR22 |
| K/24JS18000-KF | WR24JS18000 से K ((2.92mm) महिला अंत लॉन्च एडाप्टर |
तरंगमार्ग मानक का क्रॉस-रेफरेंस
| चीनी मानक | अंतर्राष्ट्रीय मानक | आवृत्ति रेंज (जीएचजेड) |
| BJ84 | WR112 | 6.57 ~ 9.99 |
| BJ100 | WR90 | 8.20 ~ 12.5 |
| BJ120 | WR75 | 9.84 ~ 15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5 ~ 22.0 |
| BJ220 | WR42 | 17.6 ~ 26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5 ~ 40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8 ~ 75.8 |
| BJ740 | WR12 | 60 से 90 |
| BJ900 | WR10 | 74~110 |
नोटः
हमारे पास 10,000 से अधिक प्रकार केसमाक्षीय एडाप्टरों के लिए तरंग गाइडविकल्प के लिए, यदि आपके द्वारा उपयोग किया जा रहा एडाप्टर नहीं मिला है, तो कृपया हमें अपने विवरण के साथ संपर्क करें।ओडीएम आयाम का स्वागत है।
